运河低水头渠道式水力发电装置结构

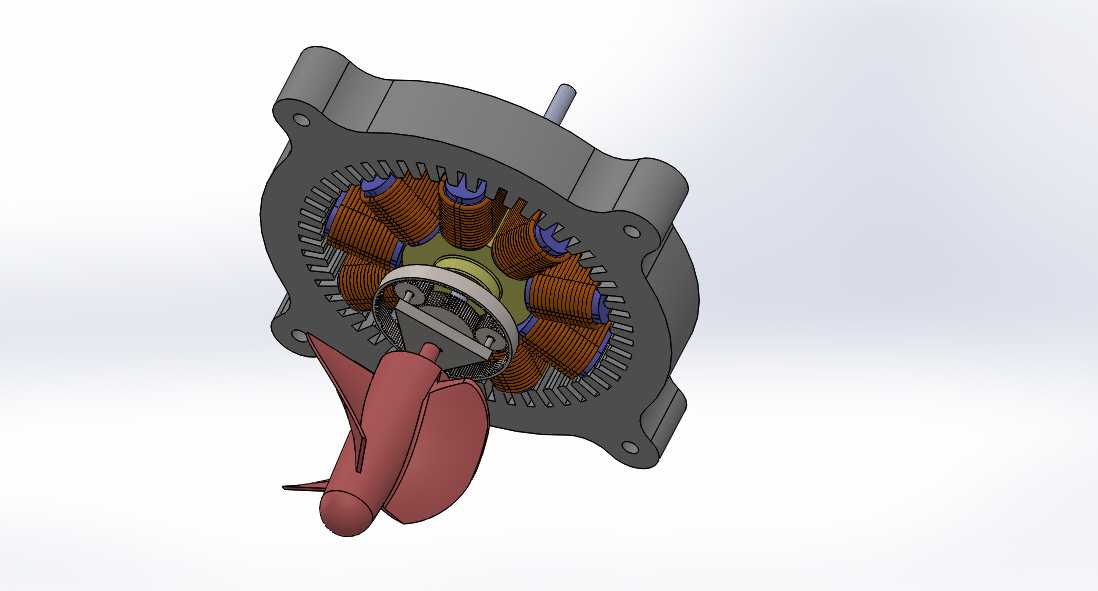

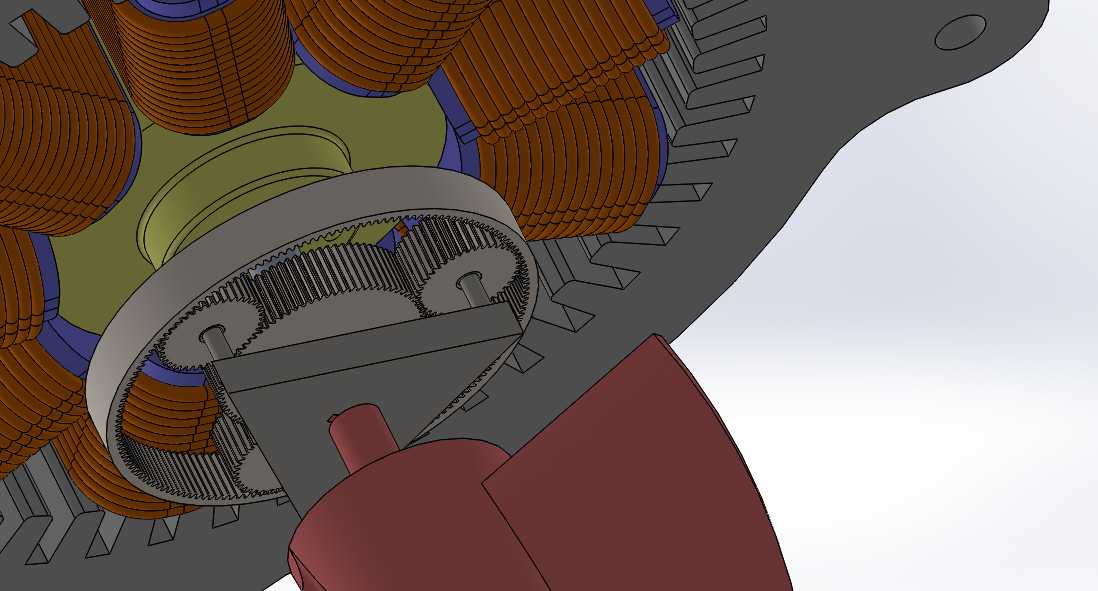

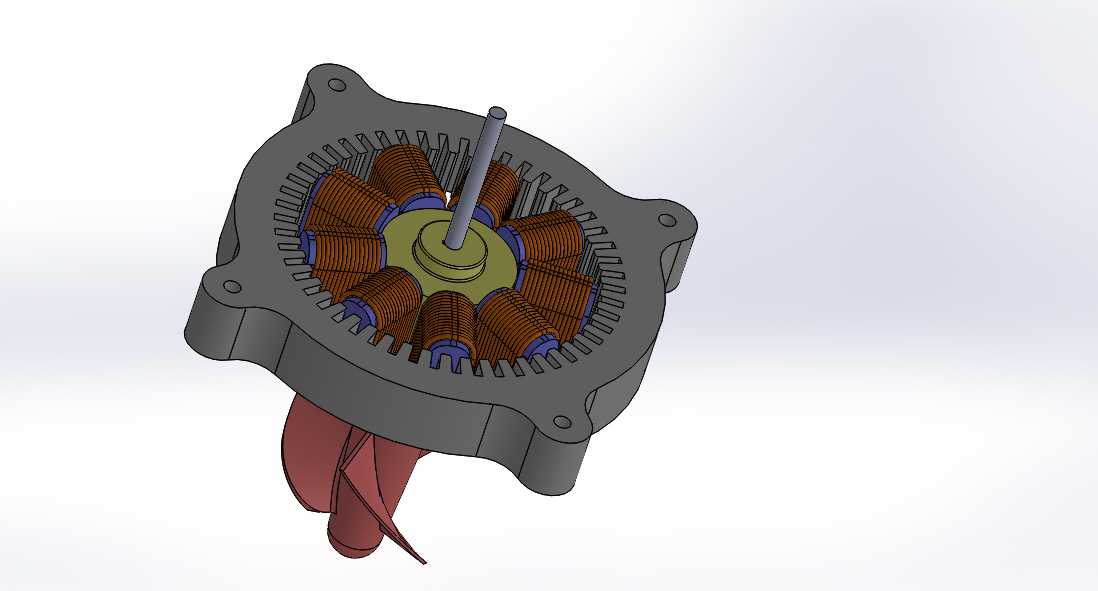

这款渠道式水力发电装置，主要适配平原河网、灌溉渠道这类低水头、大流量的开放式输水场景，这类场景普遍存在水位落差小、水流流速稳定但水头不足的特点，常规高水头水轮机组完全无法适配，而该装置不需要修建挡水坝、压力引水管这类大型水工构筑物，可直接架设在现有渠道的过水断面内，大幅降低小型分布式水电项目的土建成本，适合乡村分布式供电、渠道沿线监测设备自供电这类对装机容量要求不高，但追求低成本、易部署的应用场景。从结构设计逻辑来看，装置采用直连式叶轮加行星齿轮减速集成的布局，外露的轴流式叶轮直接浸没在渠道表层水流中，不需要设置引水蜗壳，水流轴向冲击叶轮曲面叶片即可带动主轴转动，叶轮曲面做了流线型修型，可减少水流绕流损失，降低对渠道原有过流能力的影响，避免装置安装后造成渠道壅水、影响灌溉输水效率。传动部分采用内齿圈加行星轮的减速结构，将叶轮的低转速大扭矩输入，转换为匹配发电机额定转速的高转速输出，整套传动组件与发电机定子绕组集成在密封壳体内，壳体外侧设置安装支耳，可直接通过膨胀螺栓固定在渠道侧壁的混凝土基础上，不需要额外搭建大型安装平台。安装边界方面，装置整体径向尺寸适配常见的3到8米宽的中小型输水渠道，叶轮最低点距离渠道底部预留足够的排沙、过漂浮物间隙，避免汛期水流裹挟的泥沙、枯枝缠绕卡滞叶轮，壳体顶部高出渠道设计洪水位，防止内部发电组件进水短路。定子绕组采用分布式绕线结构，与传动舱做了隔热隔离，避免传动部件运行产生的热量传导至绕组加速绝缘老化，整套装置没有复杂的调节机构，依靠水流自然流速驱动运行，日常仅需要定期检查传动件润滑状态、清理叶轮缠绕杂物即可，运维门槛极低，非常适合缺乏专业运维人员的偏远乡村渠道点位使用。
