带轮廓感应与流体冷却的感应发射头结构

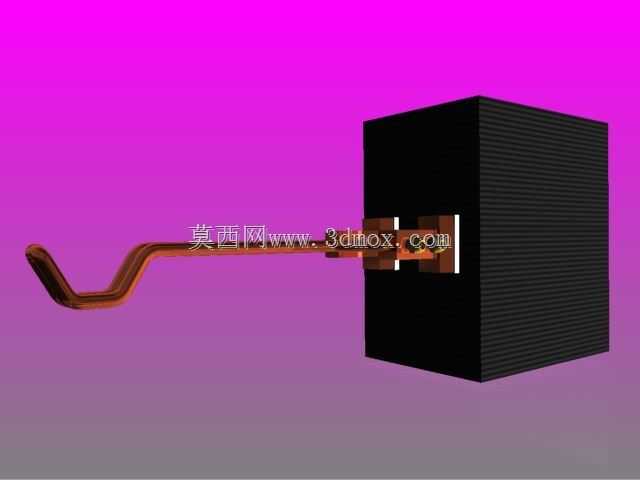

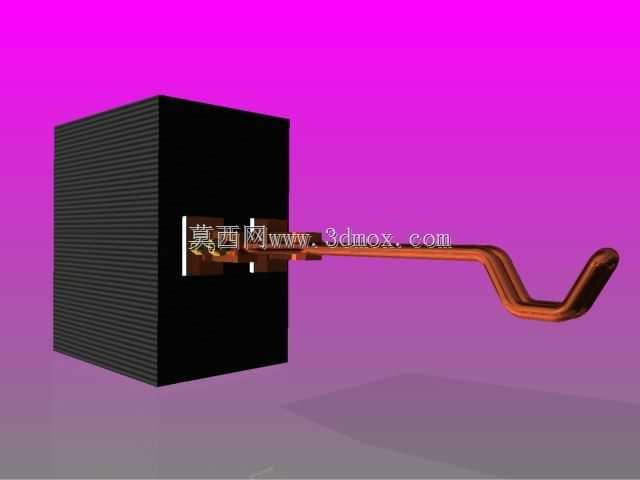

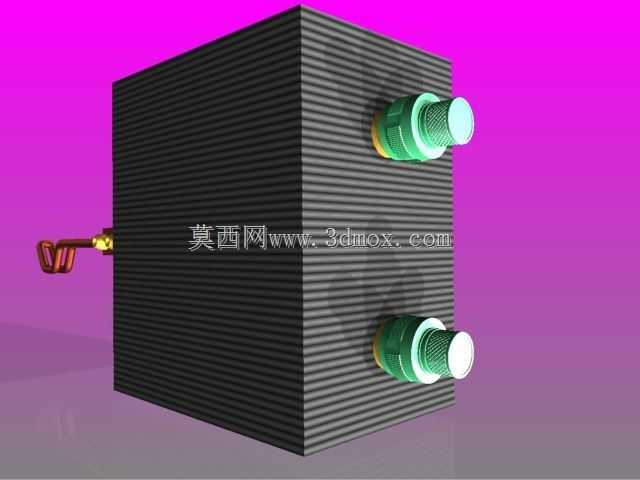

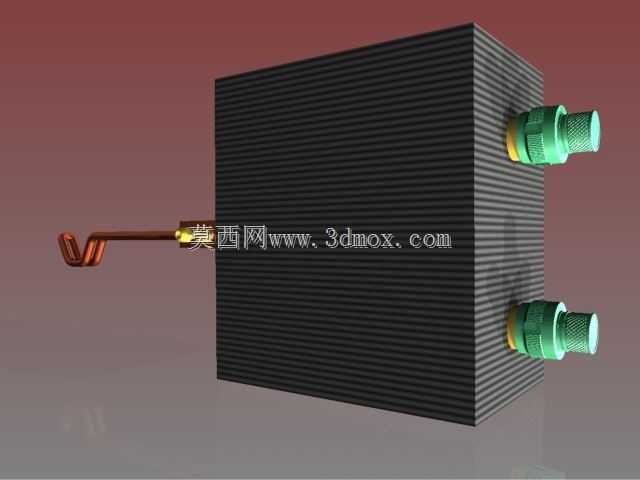

这类带轮廓感应功能的发射头，多应用在自动化产线的工件轮廓检测、位置触发场景，常见于金属加工、装配检测工位，负责在工件抵达指定工位时，通过感应端捕捉工件轮廓边界，输出触发信号给后端控制系统，同步配合流体冷却回路维持长时间工作的温度稳定性。从结构设计来看，主体感应模块封装在方形防护壳体内，壳体做了密封处理，避免车间内的切削液、金属粉尘侵入内部感应元件，防护壳体的安装面预留了标准安装孔位，可直接固定在工位支架或者设备立板上，安装时需要保证感应端面与工件待检测面的平行度，偏差控制在合理范围内才能保证感应精度。连接发射头与后端管路的弯管部分，采用了异形弯折设计，弯折角度是根据实际工位的走线、走管空间做的适配，避免和周边的工装夹具、运动部件产生干涉，弯管内部同时集成了信号传输线路与冷却流体通道，冷却通道采用环形包覆设计，流体从弯管一端流入，环绕感应模块的发热区域后从另一端流出，带走感应元件长时间工作产生的热量，避免高温导致感应精度漂移或者元件寿命缩短。设计过程中首先要确认感应端的检测距离与视场范围，根据检测要求确定防护壳体的端面尺寸，保证感应元件的信号发射与接收不会被壳体遮挡；其次要核算冷却流体的流量与流道截面积，根据感应模块的额定发热功率计算所需的冷却流量，保证满负荷工作时壳体表面温度维持在安全范围内；弯管的弯折半径需要兼顾内部线缆与流道的布置要求，弯折处不能出现流道截面突变，避免冷却流体流动阻力过大影响冷却效率。安装边界方面，方形防护壳体的长宽尺寸适配常规的工业安装支架间距，弯管的伸出长度可根据工位实际安装位置做微调，安装时需要预留弯管的拆装空间，方便后期维护时拆卸发射头做校准或者更换，冷却管路的接头采用标准快插接口，可直接对接车间现有冷却流体管路，不需要额外做转接件。在实际使用中，这类发射头不需要额外做复杂的调试，安装到位后接通冷却流体与信号线路即可投入使用，感应触发的响应速度可满足高速产线的节拍要求，流体冷却结构的加入让它可以在长时间连续运行的工位上稳定工作，不会因为温升出现误触发或者信号丢失的问题，结构上的集成化设计也减少了外部布线布管的数量，让工位整体布局更整洁，减少管线被运动部件剐蹭损坏的风险。
