铸造工艺用离心泵壳体铸件结构

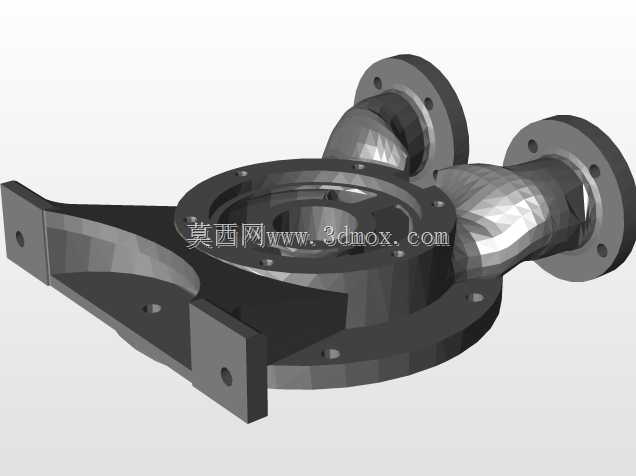

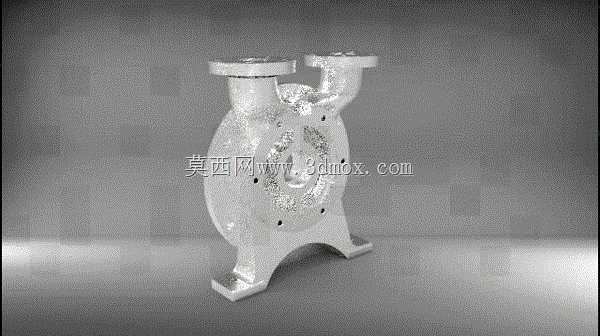

该铸件为离心泵的壳体主体结构，是铸造车间批量生产的流体输送核心承压部件，主要应用于工业给排水、冶金循环水、化工介质输送等场景的离心泵装配环节，作为整泵的承载基体，承担着容纳叶轮、构建流道、密封承压、连接管路与安装固定的多重作用。从结构设计来看，该铸件采用蜗壳式流道构型，流道截面沿叶轮旋转方向逐步扩大，能够有效将叶轮甩出的高速流体动能转化为压力能，降低流道内的水力损失，进出口端均设置法兰连接结构，法兰端面预留密封面加工余量，可与对应通径的管路法兰通过螺栓紧固配合，保证连接部位的密封可靠性，避免输送介质泄漏。铸件底部设置一体化铸造的支撑脚，支撑脚的安装孔位与泵组底座的安装基准严格匹配，安装时可通过螺栓将泵体直接固定在公用底座上，支撑脚的筋板结构采用圆弧过渡设计，既能够降低铸造过程中的应力集中风险，减少铸件冷却变形、开裂的废品率，也能提升泵体运行时的结构刚性，削弱叶轮高速旋转带来的振动传导，保证泵组长时间运行的稳定性。设计阶段针对铸造工艺做了适配优化，所有壁厚保持均匀过渡，避免出现局部壁厚过大导致的缩孔、缩松缺陷，流道内壁的铸造圆角经过反复校核，既符合流体流动的顺滑要求，也能满足铸造脱模的拔模角度需求，减少后续清砂、机加工的工序余量。从安装边界来看，进出口法兰的中心距、支撑脚的安装孔间距、泵体中心高尺寸均匹配常规同参数离心泵的安装尺寸链，可直接替换同规格的焊接泵壳或其他工艺成型的泵体部件，无需对原有泵组的底座、管路、传动部件做额外调整。铸件的轴承安装位、密封腔位置均预留了足够的机加工余量，后续经过车削、镗削、钻孔等机加工工序后，可满足叶轮装配、机械密封安装的尺寸精度与形位公差要求，保证整泵装配后转子部件的同轴度，减少运行时的径向跳动，延长密封件与轴承的使用寿命。该铸件的结构设计充分平衡了铸造工艺性、水力性能与装配便利性，既适合铸造车间的批量造型生产，也能满足后续机加工与整泵装配的精度要求，在中小流量、中低扬程的离心泵产品中具备较强的通用性。
