带防护涂层的斜齿轮传动轴结构设计

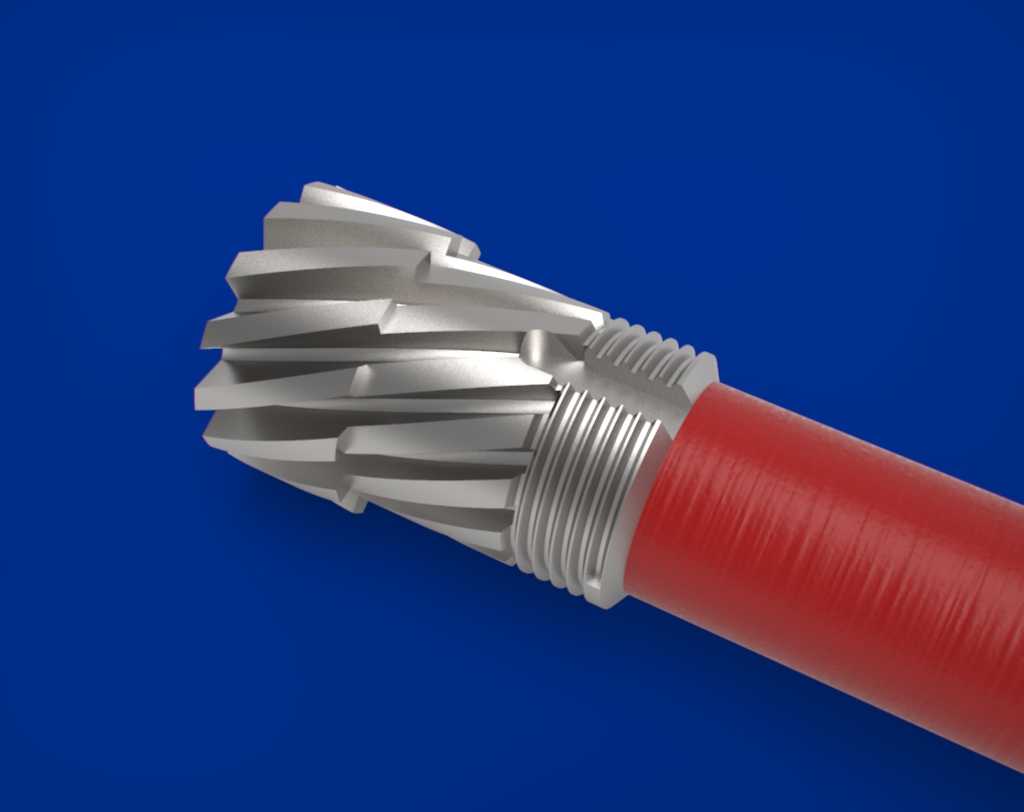

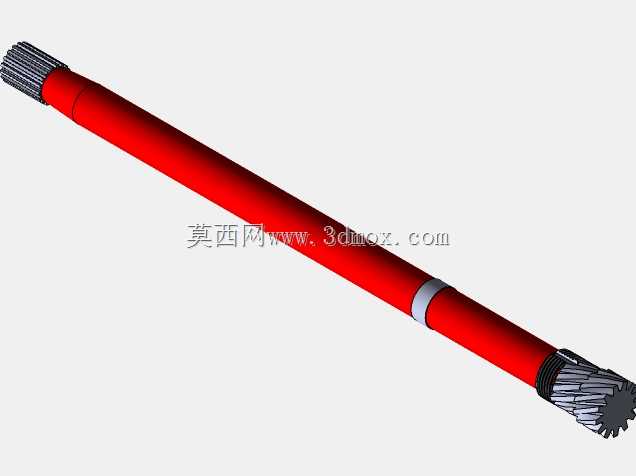

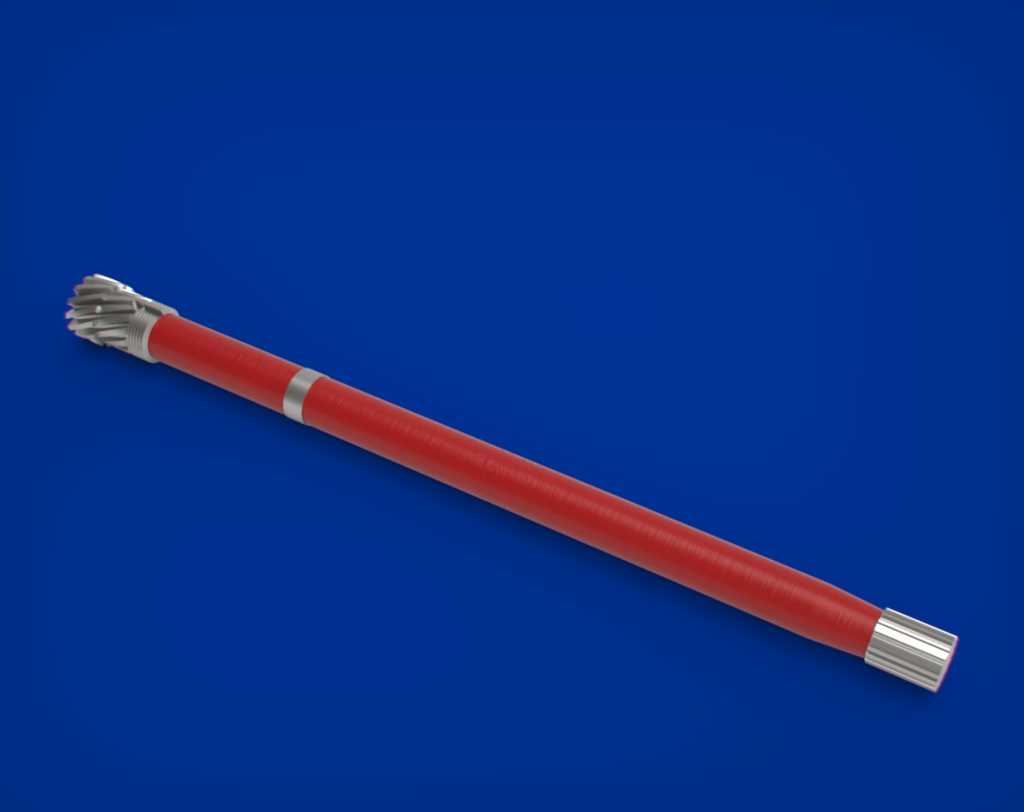

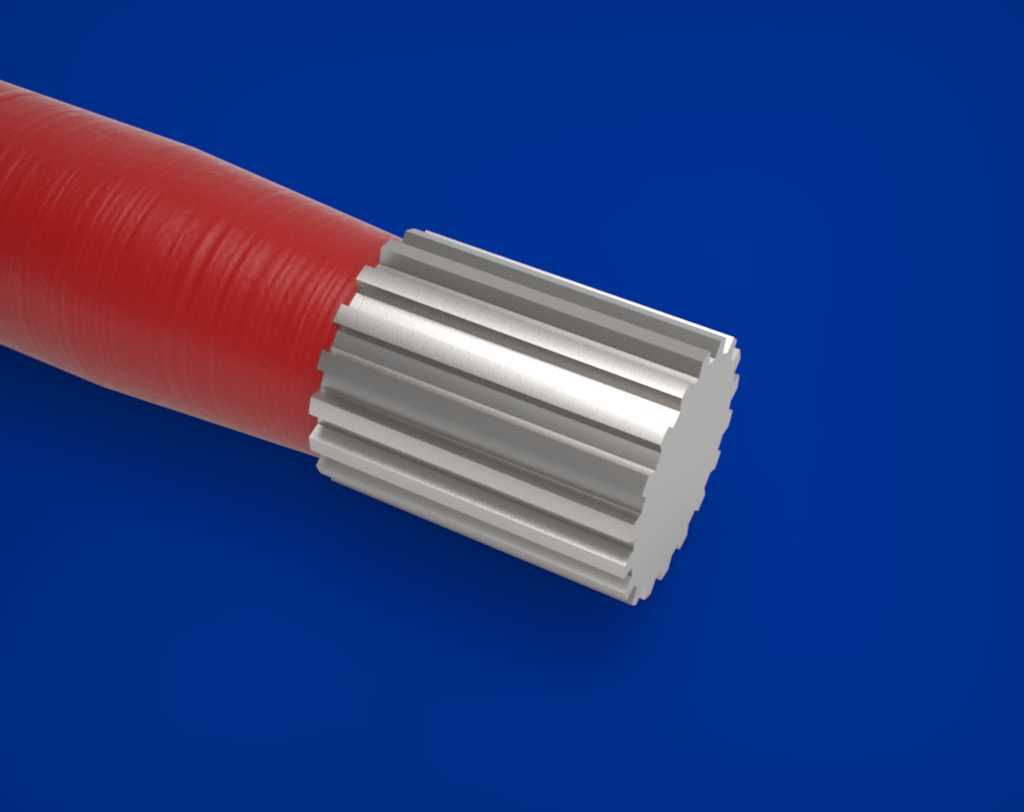

这款斜齿轮轴是传动系统中承担扭矩传递与运动转换的核心零件，常见于中小功率减速传动箱、精密进给机构以及需要平稳换向的传动链路中，区别于直齿轴的瞬时接触特性，斜齿结构在啮合过程中会沿齿宽方向逐步完成齿面贴合，能有效降低传动过程中的冲击与噪音，在转速偏高、载荷存在小幅波动的工况下适配性更强。从结构设计来看，轴身主体做了等径光轴处理，表面覆盖的红色防护层一方面是为了在仓储转运过程中隔绝水汽、避免轴身裸露金属产生锈蚀，另一方面也能在装配环节减少轴面与安装孔壁的硬摩擦刮伤，装配完成后该防护层可根据实际使用需求选择保留或剥离，不会影响轴件的配合精度。轴端的斜齿轮部分采用与轴身一体化的加工思路，省去了齿轮与轴分体装配所需的键槽、定位台阶等结构，既减少了装配累积误差，也能在紧凑的安装空间内提升整体的扭转刚度，避免分体结构在大扭矩冲击下出现键连接松脱的问题。轴的另一端做了光轴收尾，表面加工精度满足轴承内圈的配合要求，可直接适配深沟球轴承或滚针轴承的安装，安装时需要注意控制轴肩的定位尺寸，确保轴承装配到位后齿轮啮合的齿侧间隙处于设计区间内，避免出现齿面偏载导致的早期磨损。在实际选型应用中，这类轴件的安装边界需要重点关注两个维度：一是齿轮段的齿顶圆直径要匹配传动箱内的避让空间，防止运转过程中齿顶与箱体内壁、相邻传动件发生干涉；二是轴身的跨距要适配两端轴承的安装孔位间距，过长的轴身会提升运转时的绕度，过短则会导致轴承装配空间不足。设计建模过程中，齿面的螺旋角参数需要与配对齿轮完全匹配，齿向公差要控制在合理范围内，保证全齿宽方向的接触面积占比符合传动效率要求，轴身的圆角过渡位置不能出现应力集中的尖角，避免交变载荷下产生疲劳裂纹。这类轴件在轻工机械、小型输送设备的传动单元中应用十分广泛，日常维护时只需定期检查齿面磨损情况与轴端轴承的运转间隙，即可保证长期稳定的传动输出。
