工业管道系统用Y型排烟分流管路结构

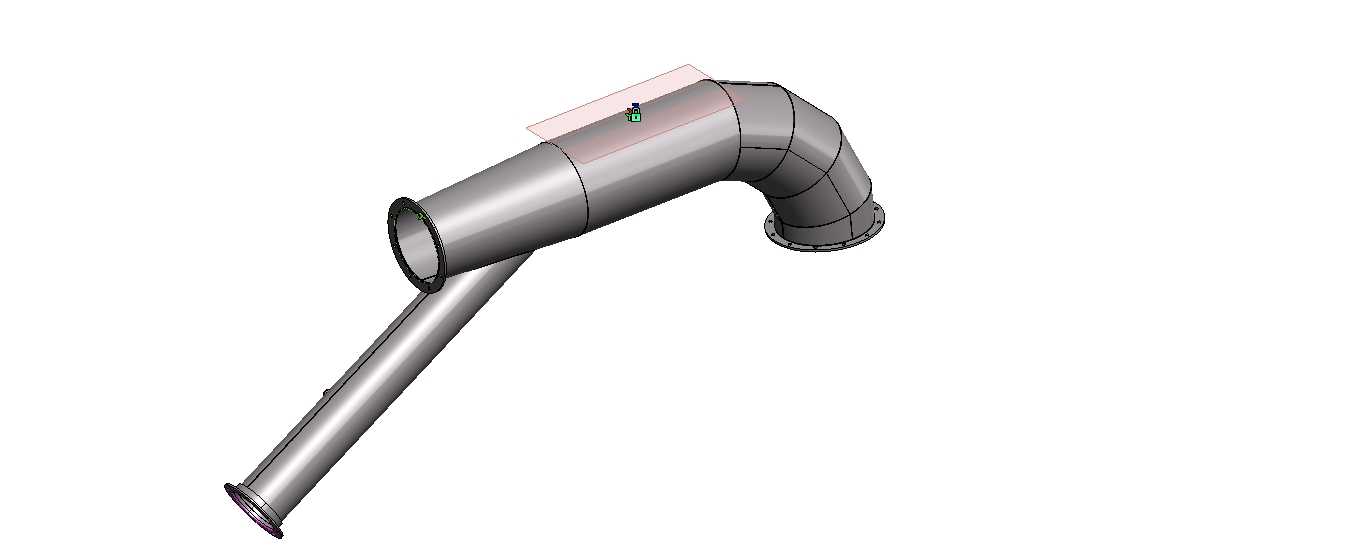

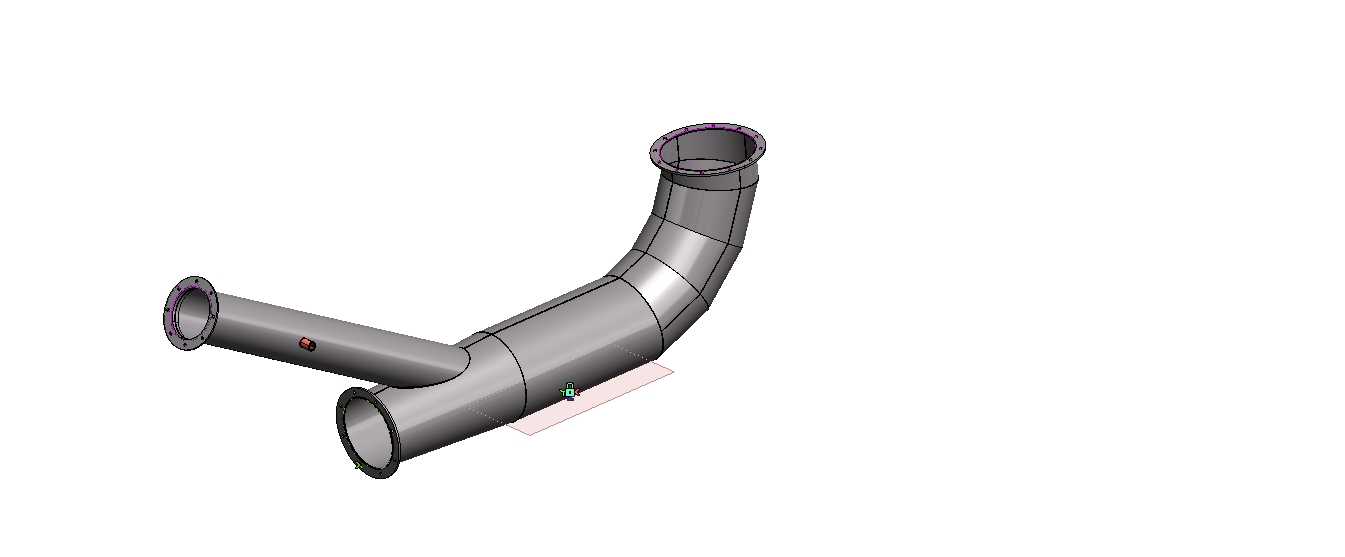

这款Y型结构的排烟分流管路，主要应用在需要对烟气进行分路导排的工业通风、动力排烟、工艺废气收集场景中，比如车间集中排烟系统的支路分配、内燃机排气支路分流、工业除尘系统的烟气汇流分流节点，能够在不额外增设导流阀组的前提下，实现单路进气向两个不同方向支路的烟气导流分配，减少管路系统的接头数量，降低烟气泄漏的风险点。从结构设计来看，整体采用变径弯管结合斜向支管的布局，主通路为带弯折的大口径管路，上端接口对接主排烟来流方向，下端接口对接主排烟排出通路，侧方斜向伸出的等径支管对接支路排烟管线，三个接口端均设置带螺栓孔的法兰连接结构，安装时可直接与对应管径的管路法兰通过螺栓紧固，配合密封垫片即可完成密封连接，无需额外焊接作业，适配现场快装的施工需求。设计过程中针对管路内部的烟气流动阻力做了优化，支管与主管的衔接位置采用大圆弧过渡结构，避免直角衔接造成的烟气紊流、局部阻力过大问题，减少排烟过程中的压损，提升系统整体的排烟效率；管壁厚度按照常规低压排烟管路的承压标准设计，能够满足常规工况下的烟气温度、压力承载要求，支管外壁设置的小型凸台结构，可用于安装温度传感器、测压接头或者排污堵头，方便后期运维过程中对管路内的烟气参数进行监测，或是排出管路内积存的冷凝积液。安装边界方面，三个法兰端面的相对位置经过尺寸校核，能够适配常规管线排布的空间要求，弯折段的曲率半径控制在合理范围，既保证烟气流动顺畅，也不会占用过多的安装空间，现场布置时可根据管线走向调整安装角度，法兰端的螺栓孔采用通用的跨中布置方式，能够适配同压力等级的标准法兰配件，无需单独定制连接配件。在实际选型应用中，这款分流管路可替代传统的直三通加弯头的组合管路，减少两个连接节点，降低现场安装的工作量，同时减少接头位置的泄漏概率，整体焊接成型的结构也具备更好的结构强度，长期运行过程中不会因为接头松动出现漏烟问题，适配多种低压烟气、废气的输送分流场景。
