内燃机用碟形活塞连杆组件结构设计

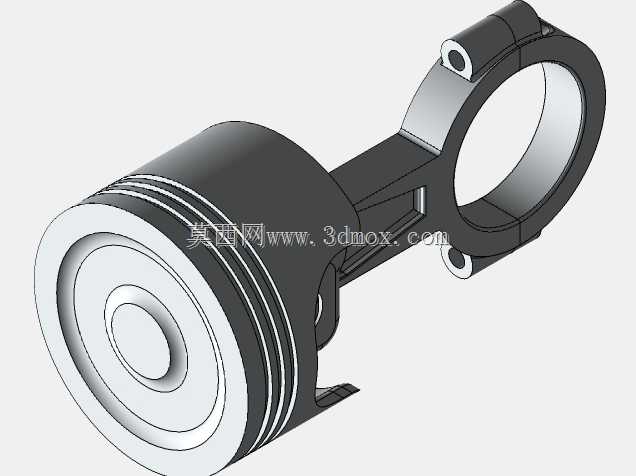

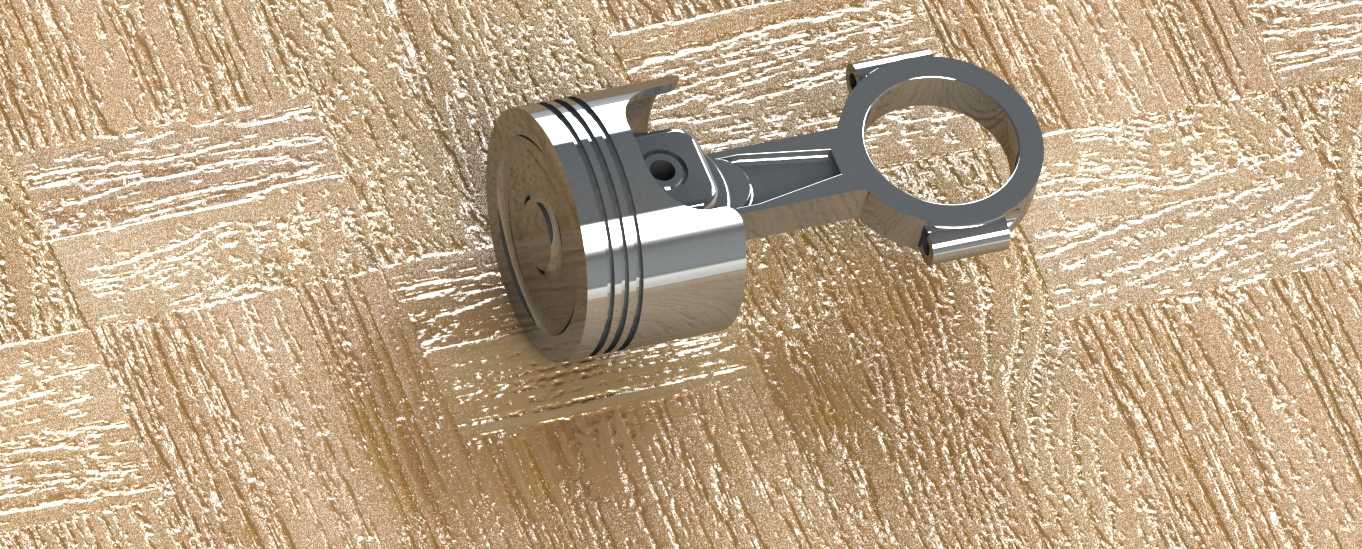

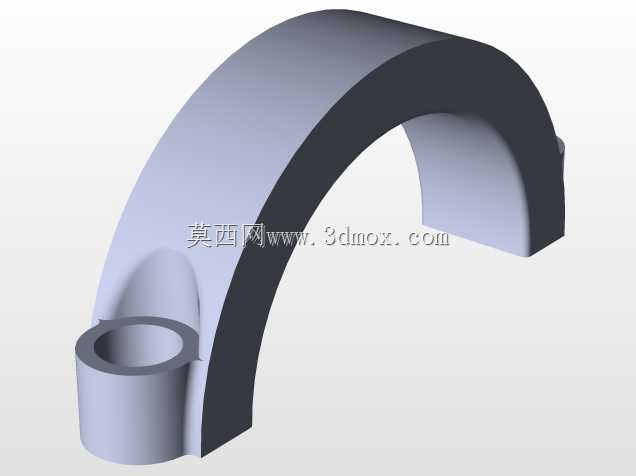

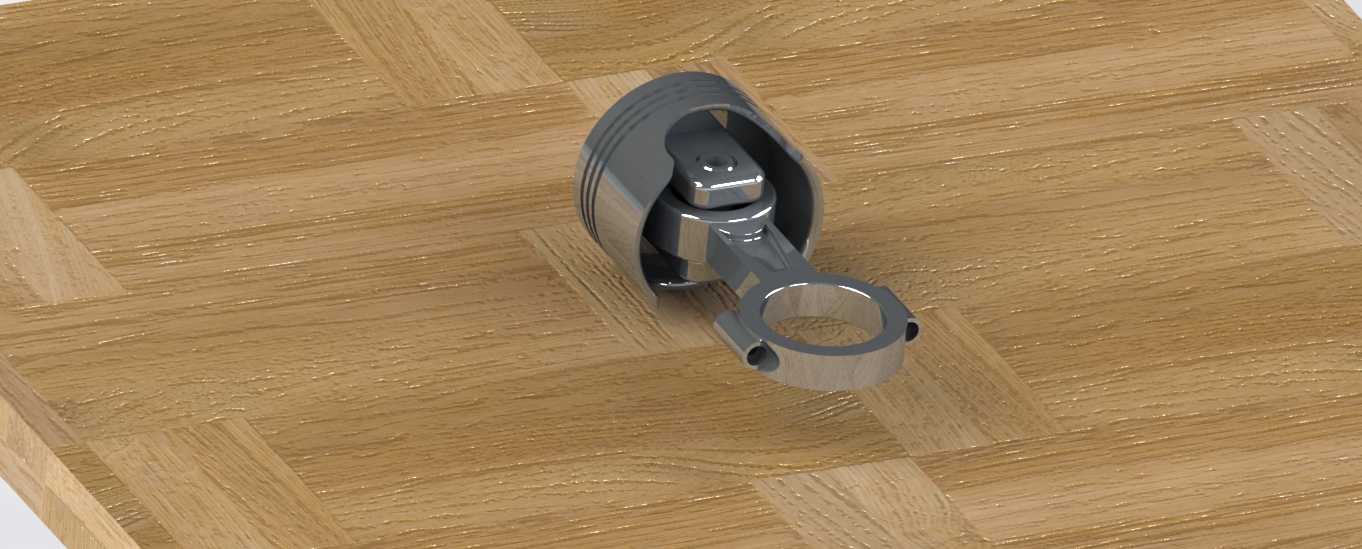

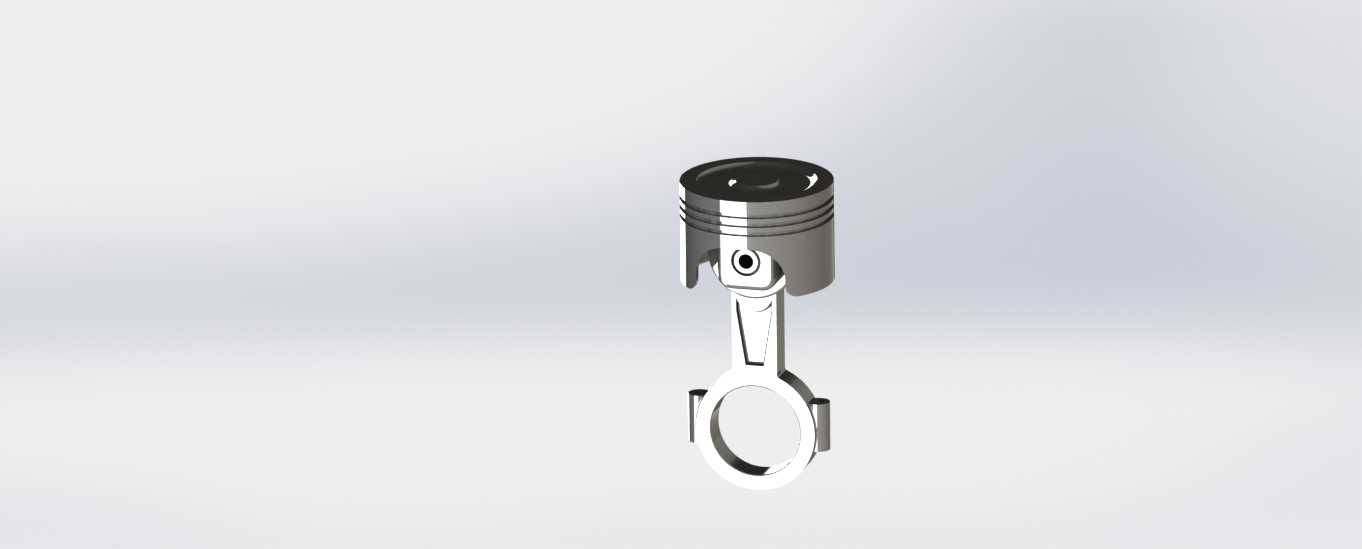

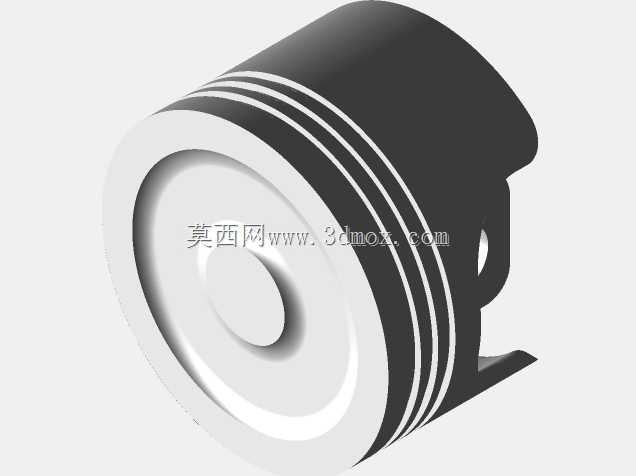

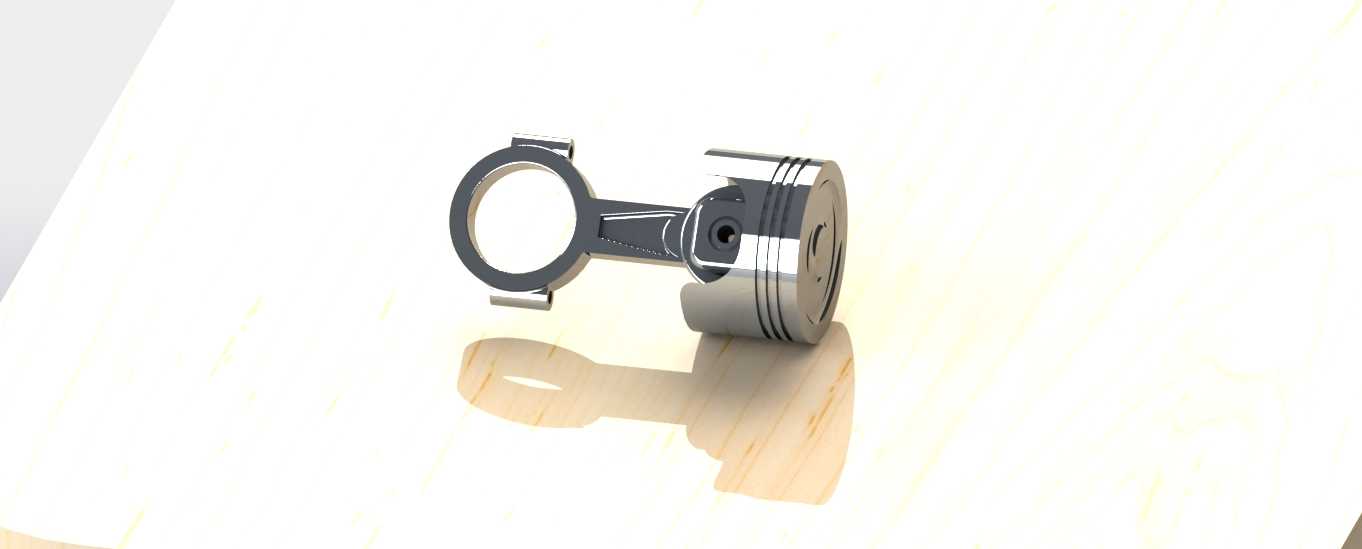

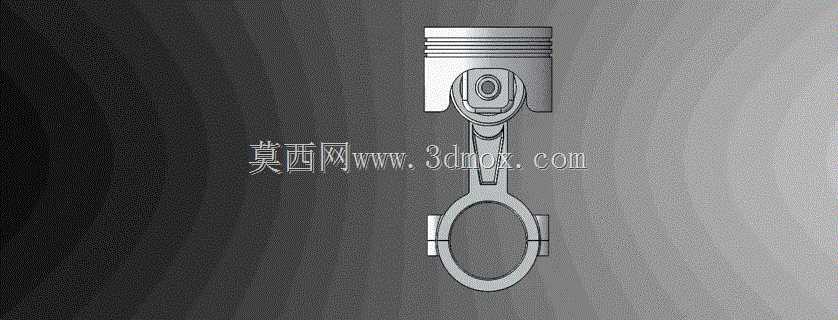

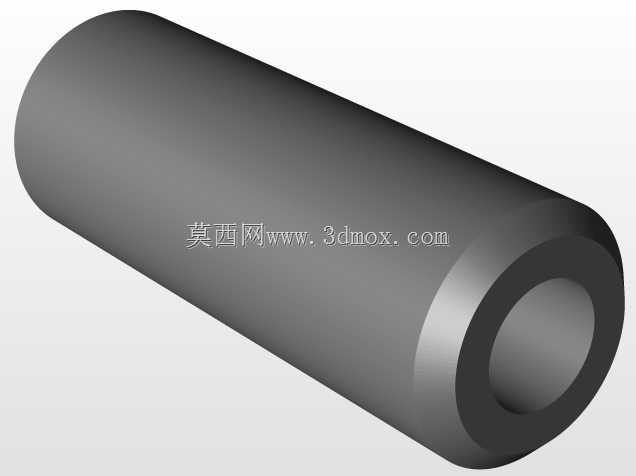

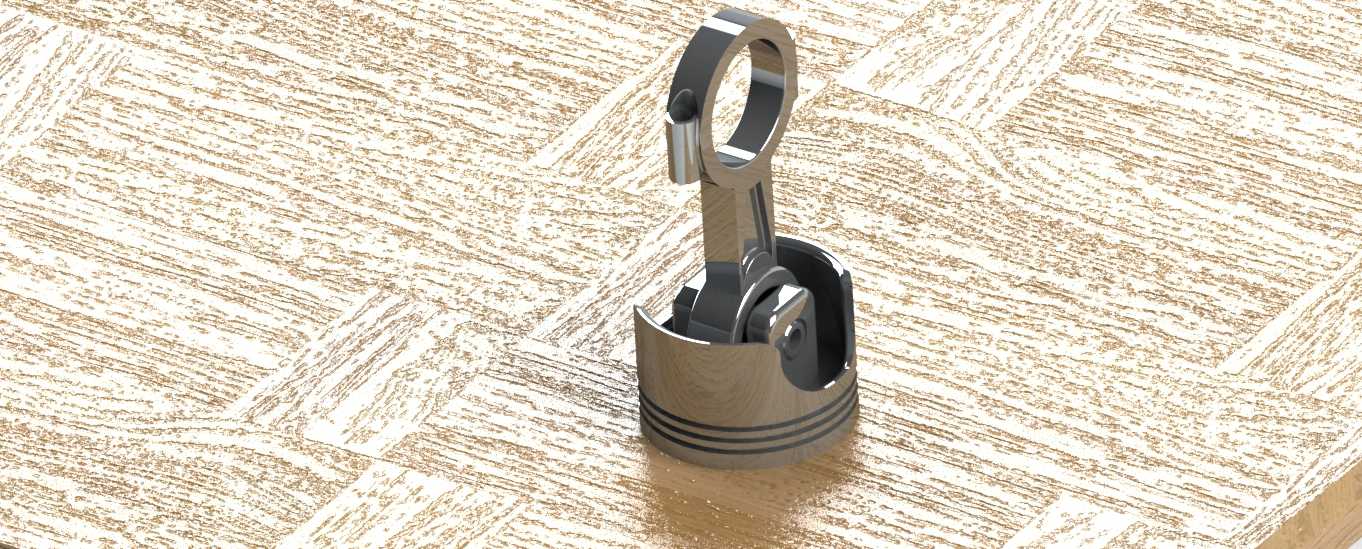

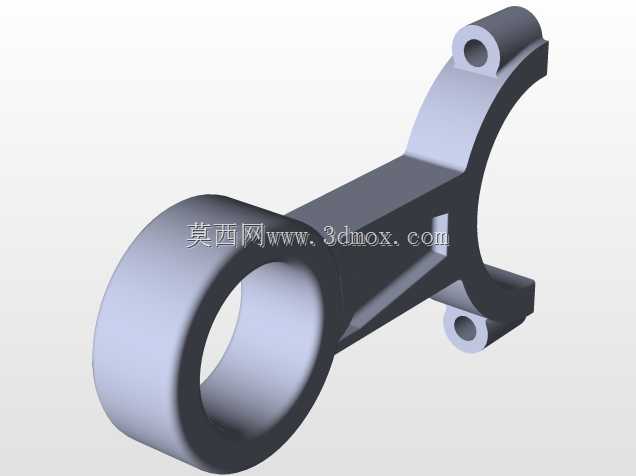

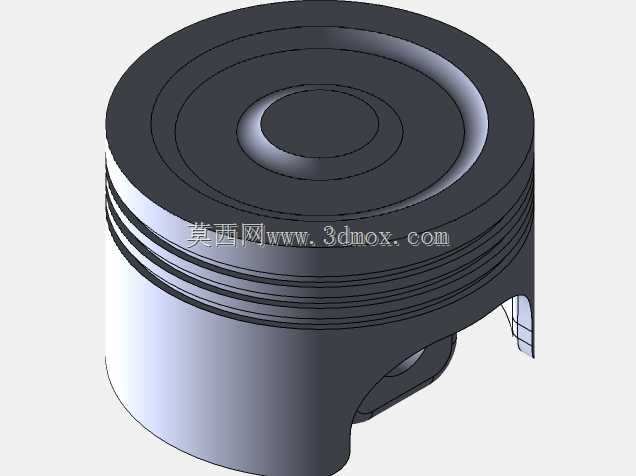

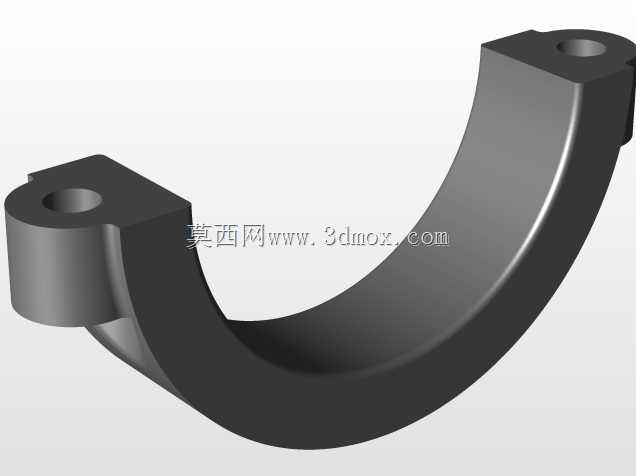

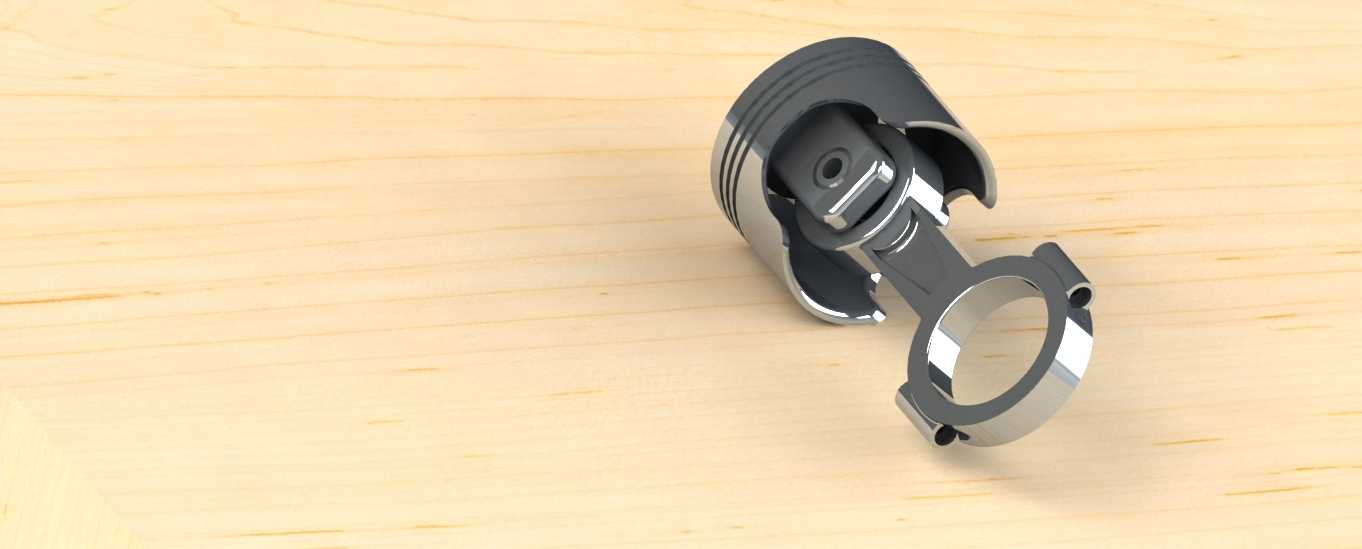

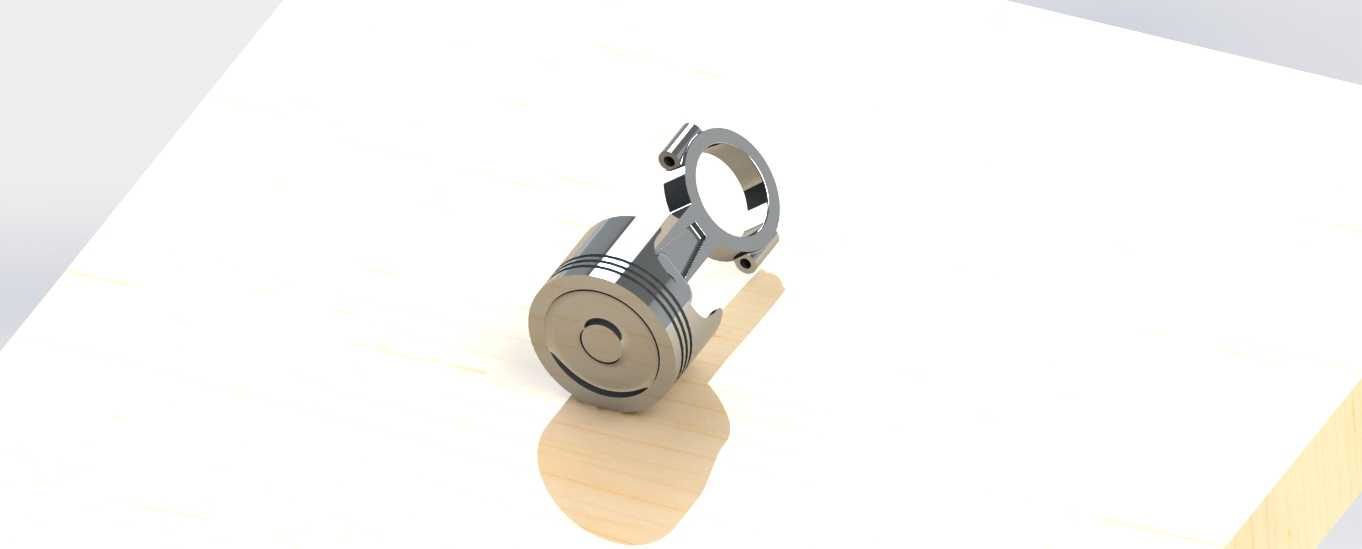

这套碟形活塞连杆组件，是往复式内燃机动力转换单元的核心承载部件，日常在小排量乘用车汽油机、通用小型发电机组动力、园林机械动力端都有广泛适配场景，核心作用是承接燃烧室燃气爆发压力，通过活塞销将直线往复运动传递给连杆，最终转换为曲轴的旋转扭矩输出。从结构设计逻辑来看，碟形活塞顶部的凹面造型并非随意设置，一方面是配合燃烧室的挤气涡流需求，优化油气混合的均匀度，提升燃烧效率；另一方面碟形结构相比平顶活塞，能在相同压缩比要求下预留更合理的气门避让空间，避免高转速工况下气门运动与活塞顶发生运动干涉。活塞环槽区域采用等间距三道环槽设计，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧，环槽的加工精度直接影响整机的漏气量与机油消耗指标。活塞销座部位做了局部加厚处理，匹配全浮式活塞销的安装需求，销孔内部预留了卡簧安装槽位，防止活塞销工作过程中轴向窜出刮伤缸壁。与之配合的连杆采用分体式大头设计，大头端的剖分面为平切结构，配套连杆轴瓦安装位，能精准贴合曲轴连杆轴颈，工作过程中把活塞承受的爆发压力平稳传递给曲轴，杆身采用工字形截面，在保证足够抗弯、抗扭强度的前提下，尽可能降低往复运动的惯量，减少高转速下的动平衡负载。从安装边界来看，活塞的裙部做了微椭圆型线设计，冷态装配时裙部与缸壁预留合理配合间隙，热机状态下裙部受热膨胀后能均匀贴合缸壁，既避免冷启动敲缸，也防止热态拉缸故障；连杆大小头的中心距、活塞总高、环槽位置尺寸都严格匹配对应排量机型的缸体、曲轴、缸盖安装尺寸，装配时无需额外修改配合面即可完成装机。设计过程中充分考虑了部件的受力工况：活塞顶部直接承受最高可达上百个大气压的燃气爆发压力，连杆则要同时承受往复惯性力与旋转离心力的交变载荷，所有过渡圆角都做了应力释放处理，避免应力集中导致的部件疲劳断裂，整套组件的动平衡精度也满足高转速运转要求，能有效降低整机工作过程中的振动与噪声。
