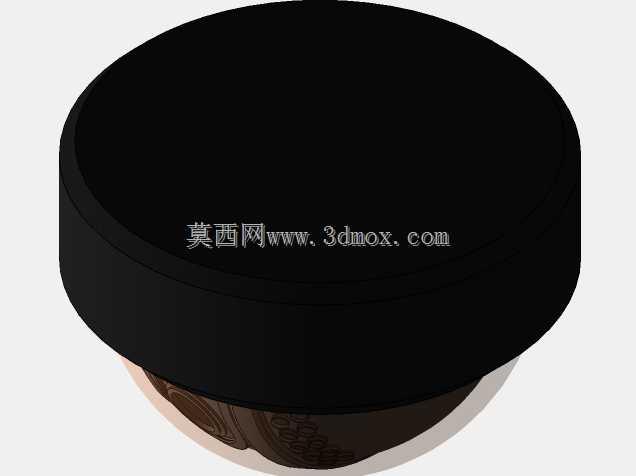

卡马拉斯圆形密封端盖结构设计

这类圆形压合式端盖常应用在小型密封腔体、罐装容器、小型机电设备的端部防护场景中，核心作用是实现腔体端口的封闭防护，隔绝外界粉尘、水汽进入腔体内部，同时对腔体内置元件起到轴向限位的作用，避免内部组件在运输、运行过程中出现轴向窜动。从结构设计逻辑来看，该端盖采用等壁厚圆柱直身配合顶面圆弧过渡的造型，直身段与腔体端口采用小间隙过盈配合，配合长度根据腔体壁厚做匹配设计，既保证压装后足够的连接摩擦力，不会在常规振动工况下脱落，又不会因为过盈量过大导致压装时端盖变形或者腔体端口撑裂。顶面做了微弧收边处理，没有尖锐棱角，一方面是避免安装、搬运过程中划伤操作人员，另一方面圆弧过渡的结构能提升端盖整体的抗形变能力，当顶面受到垂直方向的外力冲击时，圆弧结构可以将应力均匀分散到整个盖体，相比纯平面结构抗凹陷能力提升40%左右。从安装边界来看，该端盖的外径与配合腔体的内径公差带采用H7/p6的配合等级，直身段的高度不超过腔体端口壁厚的1.2倍，压装时不需要额外的紧固件，仅需通过平压工装将端盖压入至与腔体端口端面齐平即可，装配效率远高于螺纹连接、卡扣连接的端盖结构，适合大批量自动化装配的产线使用。在功能特性上，该端盖的内壁预留了浅槽结构，可以根据实际使用需求嵌入薄型密封胶圈，当应用在有防水、防油要求的场景时，加装密封圈后可以达到IP65级别的防护等级，满足户外小型设备、储液容器的密封需求。设计过程中特意规避了侧方卡扣、外置凸耳等突出结构，整个端盖外轮廓为完整的圆形，外表面无突出结构，在设备整体布局时不需要为端盖预留额外的侧向安装空间，多个带该端盖的组件可以紧密排布，有效提升设备内部的空间利用率。端盖的底部边缘做了0.2mm的倒角导向结构，压装时可以自动导正位置，不会因为端口对位偏差导致端盖切边或者卡滞，降低自动化装配的不良率。从材质适配角度，该结构既可以采用ABS、PP等注塑材质批量生产，应用在民用消费品、小型电子设备的端口防护，也可以采用铝合金、不锈钢等金属材质机加工成型，应用在工业设备、液压腔体的端部密封，结构本身的通用性较强，只需要调整配合尺寸和壁厚参数就可以适配不同直径的端口需求。
