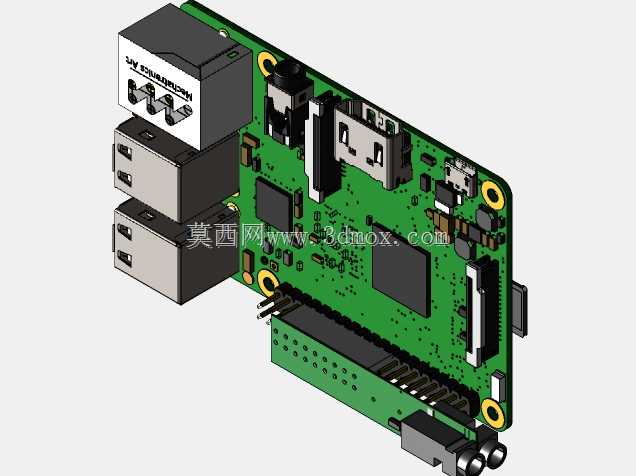

树莓派音频扩展功能电路板结构设计

这款音频功能扩展板是针对单板计算机外设扩展场景开发的硬件结构，日常在嵌入式音频开发、小型智能语音终端搭建、桌面级音频解码装置调试场景中频繁用到，能够为核心主控板补充独立音频输入输出能力，解决原生板载音频接口信噪比不足、接口类型单一的实际问题。从结构设计逻辑来看，整块板卡采用叠层安装思路，完全匹配对应主控板的排针安装孔位，板边预留的四个金属安装孔位与主控板固定孔同轴度公差控制在0.1mm以内，安装时可直接通过铜柱与主控板锁附，不需要额外设计转接支架，整体叠装后的总厚度控制在22mm以内，能够适配绝大多数通用紧凑型嵌入式设备外壳的内部安装空间。板上接口布局充分考虑实际接线的操作空间，双USB接口、3.5mm音频接口、HDMI输出接口全部布置在板卡同侧边缘，与主控板原生接口的出向保持一致，装入外壳时不需要对壳体接口位做二次偏移调整；板载的音频解码模块、网络隔离模块采用独立屏蔽罩封装，屏蔽罩与板卡接地焊盘通过回流焊直接连通，能够最大程度降低板上高速数字信号对音频模拟信号的电磁干扰，实际测试时音频输出底噪可控制在可听阈值以下。布线阶段特意将模拟音频回路与数字供电回路做了地层分割，两类回路仅在电源输入端口处单点共地，避免数字电路的开关噪声串入音频通路；排针引脚的定义完全兼容主流开源音频驱动的引脚映射，硬件安装完成后不需要额外做引脚复用配置，加载对应驱动即可直接调用音频功能。板卡边缘预留的排针扩展位没有被周边元件遮挡，叠装后依然可以外接其他传感模块，不会因为加装音频扩展板占用全部扩展资源；各个接口的插拔高度做了统一校核，常规USB设备、音频插头插入后，插头部分不会与相邻元件产生结构干涉，反复插拔时不会对板上贴片元件产生侧向挤压力，能够满足日常调试过程中频繁换接线的使用强度要求。
