卧式太阳能灌溉供水储水系统结构

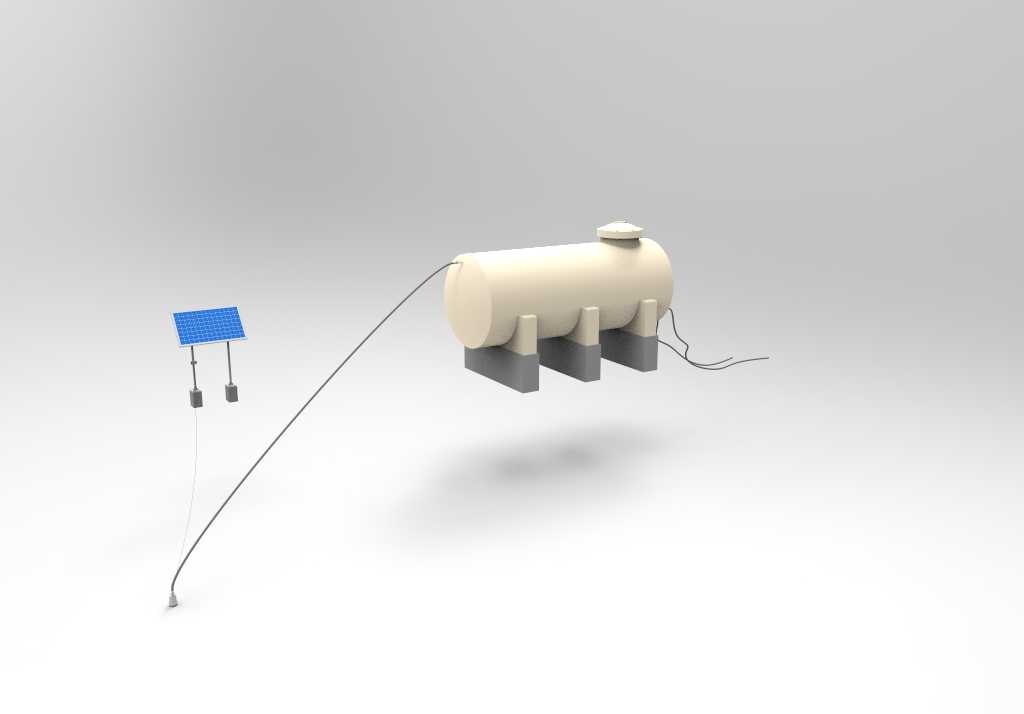

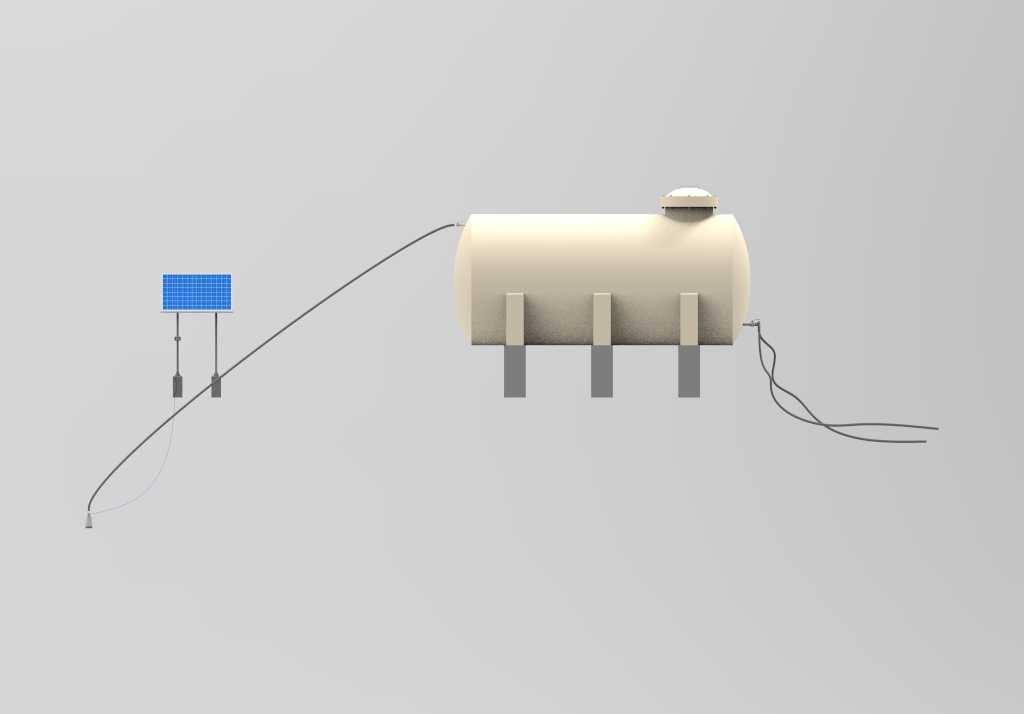

这套卧式储水配套光伏取水的结构，主要面向丘陵零散地块、山地果园、远离电网的郊野种植区的灌溉供水场景，解决无市电区域的作物灌溉取水、储水、输水全流程需求，无需架设供电线路即可独立完成灌溉作业，适配分散式农业生产的供水需求。从功能设计上，整套结构分为光伏供能单元、卧式储水罐体、输水连接管线三个核心部分，光伏单元采用独立支架架设，通过双地插结构固定在地面，可根据安装区域的纬度调整光伏板的倾斜角度，保证不同季节的光照接收效率，光伏转化的电能直接为取水组件供能，将低位水源的水输送至储水罐内存储。卧式储水罐体采用三支座支撑结构，相比立式罐体降低了整体重心，在野外有风的环境下具备更好的抗倾覆稳定性，罐体顶部设置检修口与注水口，侧面预留输水接口，可根据灌溉需求对接滴灌带、喷灌支管等不同的灌溉末端，罐体底部的支座预留安装孔位，可通过膨胀螺栓固定在硬化的混凝土基座上，也可直接放置在夯实的素土地面，适配不同的现场安装条件。设计过程中优先考虑了野外使用的维护便捷性，罐体的圆弧过渡结构减少了应力集中点，长期储水不易出现结构变形，罐体壁厚根据储水容积做了匹配设计，满水状态下支座的受力分布均匀，不会出现局部应力过大导致的罐体凹陷。输水线路采用柔性管线连接，可根据现场的水源位置、罐体摆放位置灵活调整布线路径，管线两端做了快接结构设计，现场安装无需复杂的焊接或粘接作业，仅通过卡扣即可完成管路连接，降低野外施工的难度。安装边界方面，整套结构的横向占地长度可根据罐体容积调整，光伏单元与罐体的间距可根据管线长度灵活设置，不需要严格的固定安装间距，光伏板的架设高度避开了地面作物的遮挡高度，即使在作物生长到成株高度时，也不会遮挡光伏板的受光面。罐体的出水接口设置在罐体侧面下部，可依靠重力自流输出储水，也可配套加压组件实现远距离输水，适配不同高差的灌溉地块需求，罐体顶部的人孔结构方便后期清理罐内的沉积泥沙，无需拆解整体管路即可完成维护作业。
