珀耳帖效应制冷散热风扇结构设计

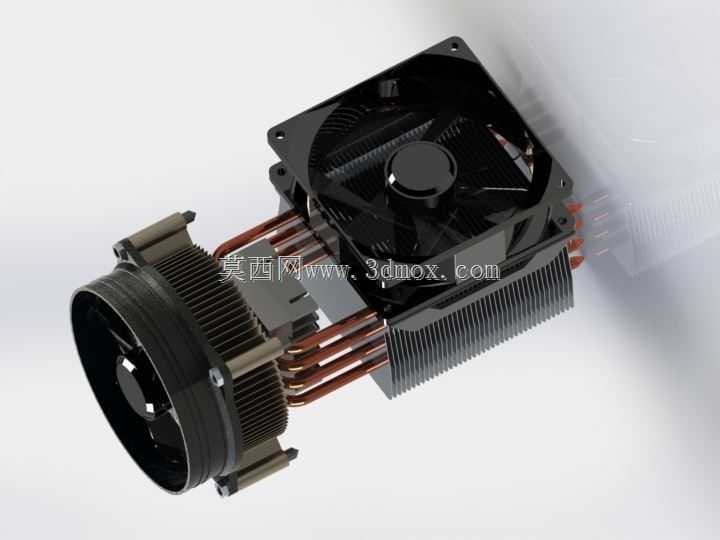

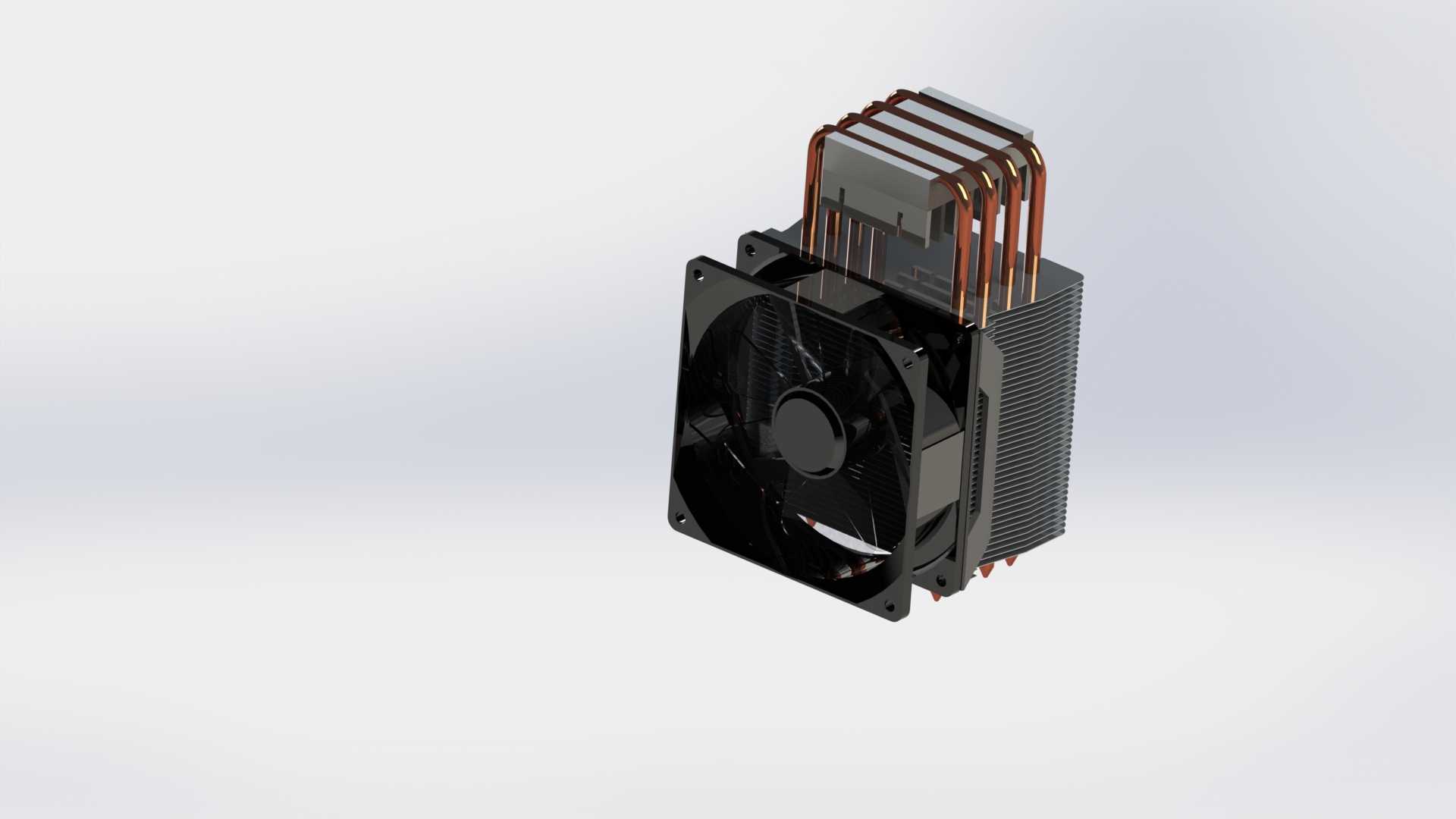

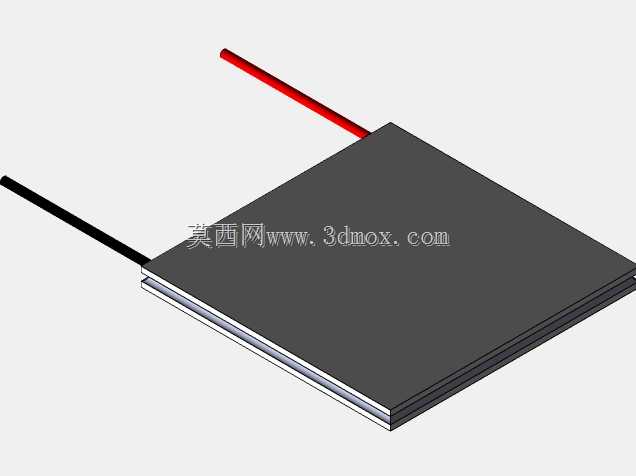

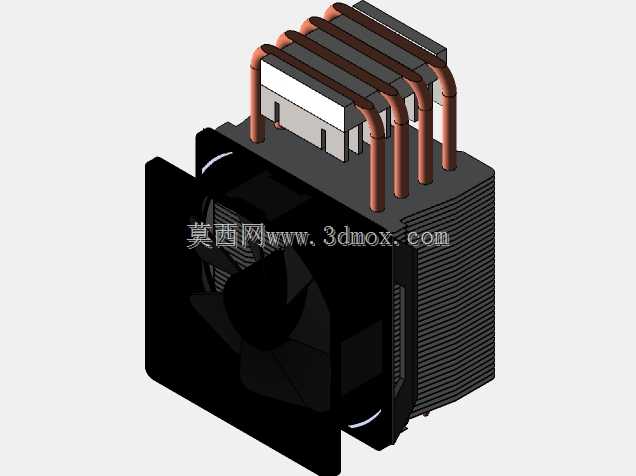

在精密电子设备、小型温控腔体、车载温控模块这类对局部温控精度有要求的场景里，常规风冷往往只能带走器件表面累积的热量，无法实现低于环境温度的主动制冷，珀耳帖效应制冷结构的出现，刚好填补了小空间精准温控的需求缺口。这套散热结构将半导体制冷片的冷端贴合需要控温的目标器件表面，热端则通过高风压轴流风扇强制对流带走制冷过程中迁移的热量，避免热端积温导致制冷效率骤降甚至反向导热。

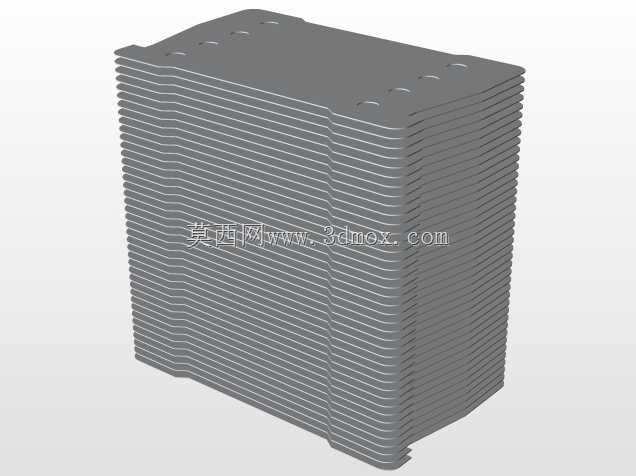

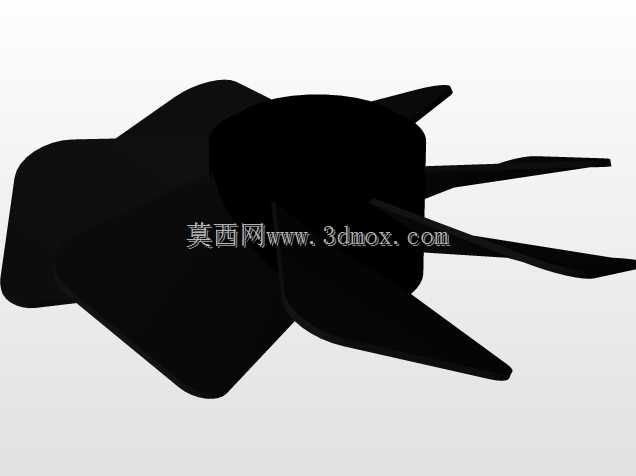

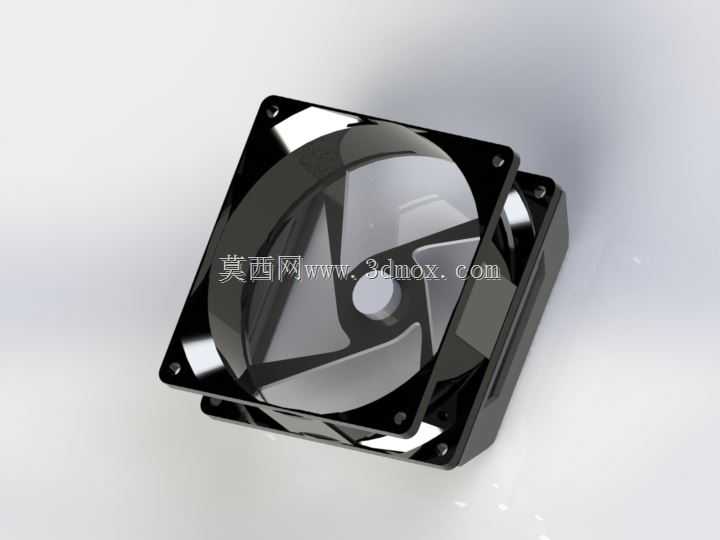

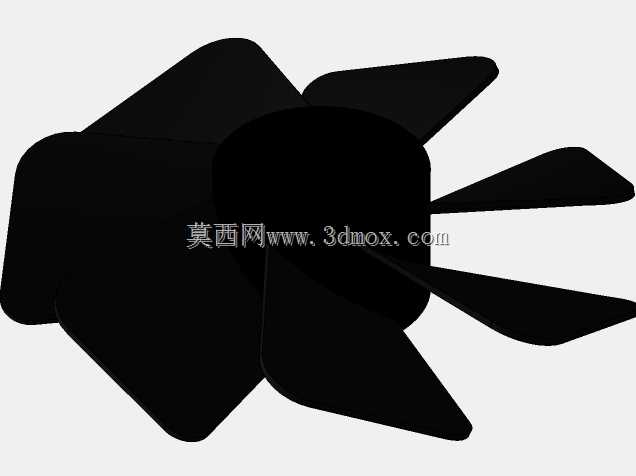

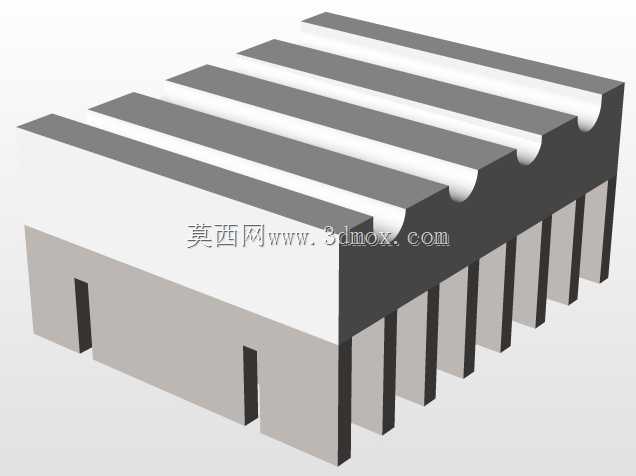

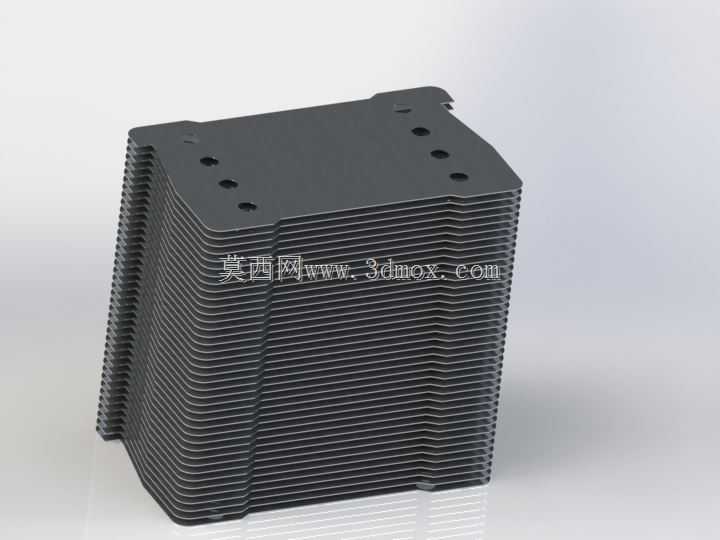

从结构设计逻辑来看，整个模组采用方形外框的轴流风扇作为风冷核心，外框预留的四个安装孔位完全匹配行业通用的120mm风扇安装孔距，安装边界控制在120mm×120mm×38mm的常规尺寸区间内，不需要额外改动现有设备的安装位，就能直接替换原有普通散热风扇，实现从被动风冷到主动制冷的升级。扇叶采用七叶大倾角曲面设计，在相同转速下能获得更高的静压，足以穿透半导体制冷端搭配的密集铝制散热鳍片间隙，不会因为风阻过大导致风量衰减，保证热端热量能被持续带走。

设计过程中需要重点考量的是冷热端的隔热处理，冷端与安装接触面之间会预留0.2mm的导热硅脂填充槽，避免安装压力不均导致的接触热阻升高，同时冷端周边会设置一圈隔热挡边，阻断热端热量通过空气对流反向传递到冷端，减少冷量损耗。风扇的供电走线从外框侧边的走线槽引出，不会与扇叶产生运动干涉，接线端采用标准2.54mm间距接插件，方便与设备内部的温控驱动板对接。

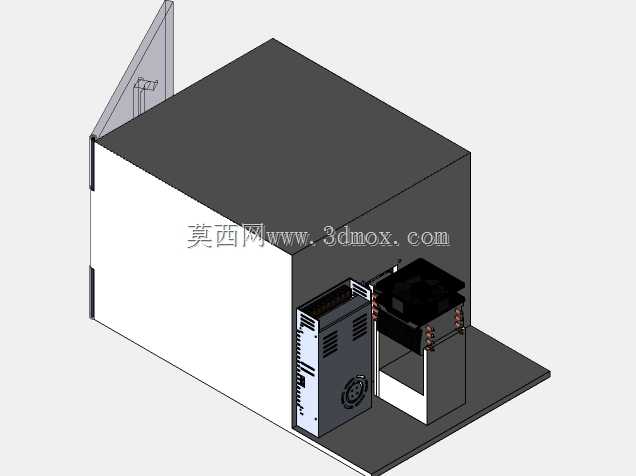

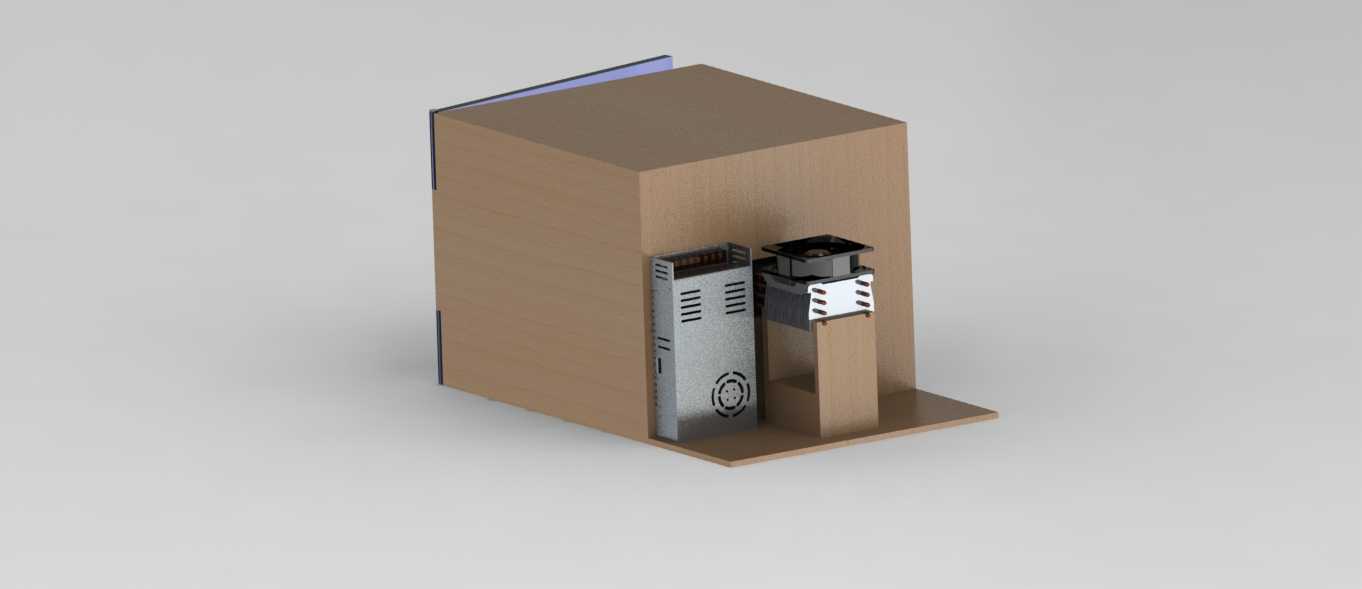

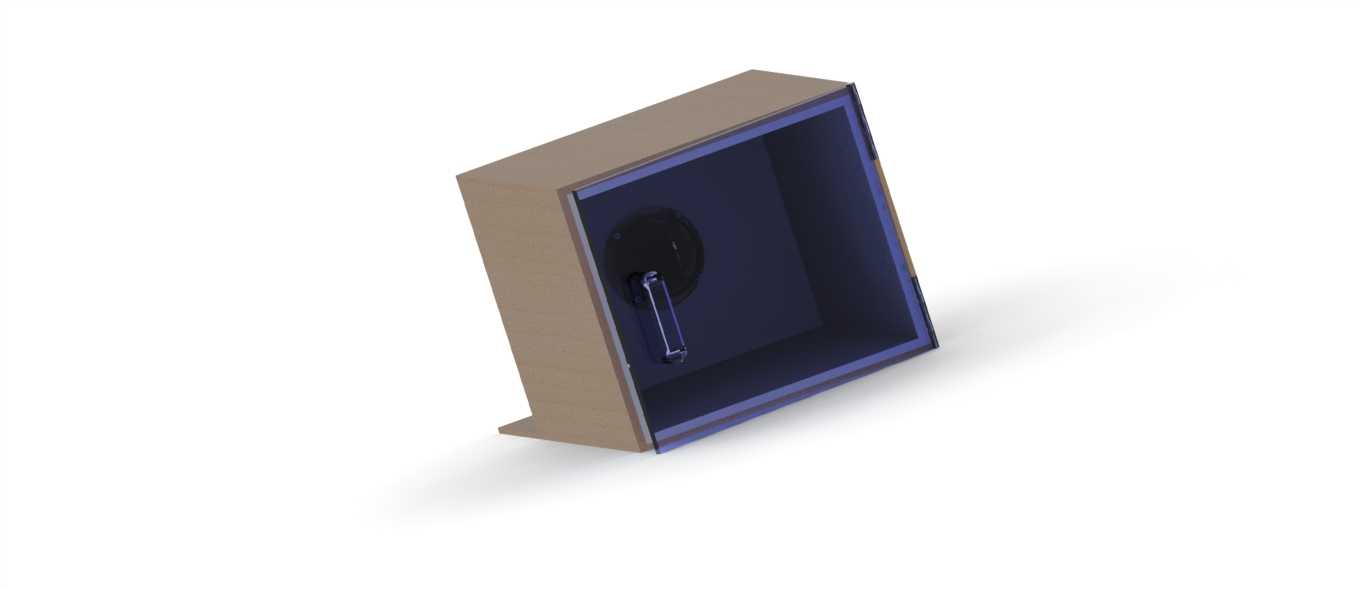

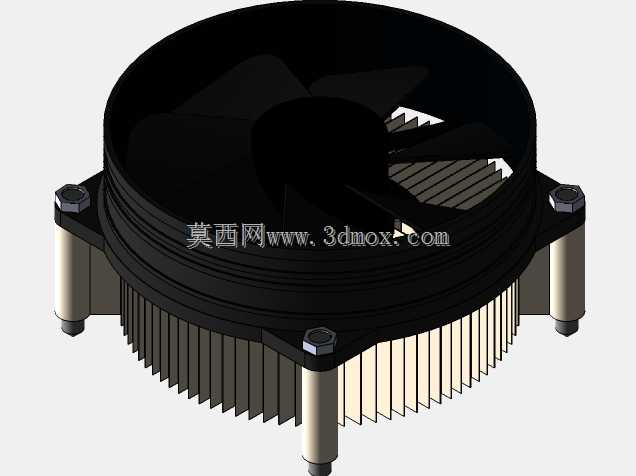

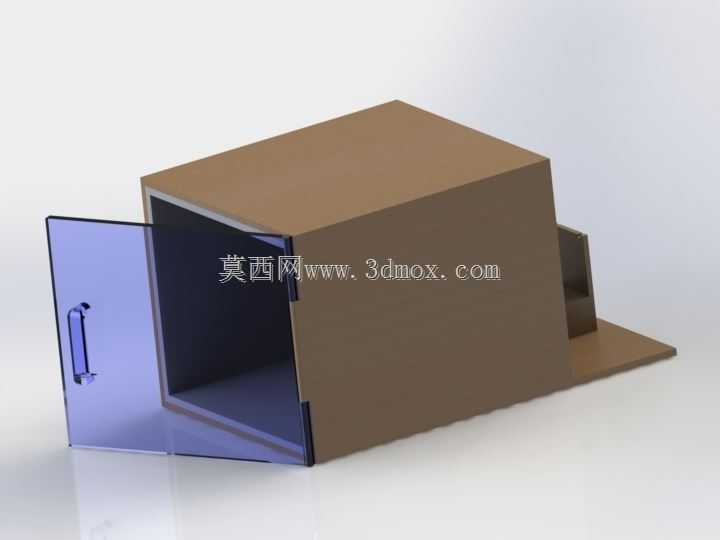

实际选型应用时，这类制冷散热结构常被用在小型激光模组的恒温控制、迷你冷藏盒的制冷单元、CPU极限超频的辅助散热场景中，相比传统压缩机制冷结构，它没有运动的制冷管路，体积更小、响应速度更快，通电后数秒内冷端就能达到明显的温差，配合温度传感器可以实现±0.5℃范围内的精准控温。结构设计时还特意将制冷片的夹持结构做了快拆设计，后期维护时不需要拆解整个风扇模组，就能单独更换失效的半导体制冷片，降低后期运维的替换成本。扇叶做了动平衡校准，额定转速下的运行振动控制在0.1mm/s以内，不会对周边精密器件产生振动干扰，适配对振动敏感的光学、检测类设备的安装需求。
