两级同轴式减速传动装置结构设计

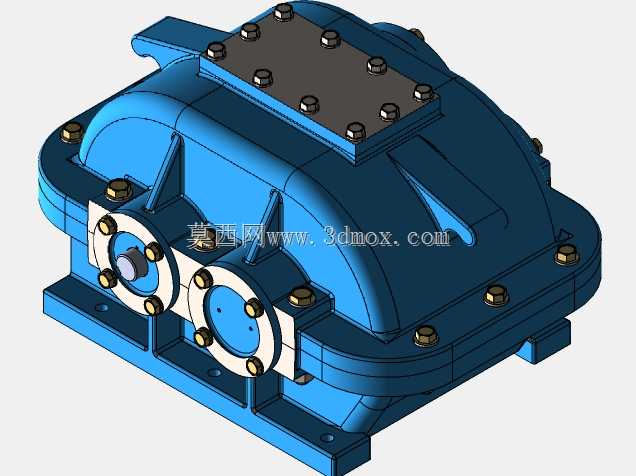

在工业传动系统的布局中，这类两级同轴减速装置常被布置在原动机与工作执行机构之间，用来匹配两者的转速差、放大输出扭矩，覆盖输送线辊道驱动、小型搅拌设备传动、轻工机械动力传输等对输入输出轴同轴度有要求的场景，相比展开式减速结构，它的输入输出轴处于同一轴线，能大幅缩减传动单元的横向安装空间，适配布局紧凑的设备机架。从结构设计逻辑来看，该装置采用上下剖分式箱体结构，箱盖与箱座通过沿结合面均匀布置的螺栓完成锁紧，结合面加工时需保证足够的平面度与密封性能，避免齿轮啮合过程中润滑油渗漏；箱体顶部设置的检查盖板，既可以在装配阶段观察内部齿轮副的啮合间隙，也能在日常运维时补充润滑介质、检查齿面磨损情况，无需完全拆解箱体。输入侧与输出侧的轴承端盖采用法兰式结构，通过螺栓固定在箱体镗孔端面，端盖与轴伸处预留密封件安装位，可适配毡圈油封或骨架油封，阻挡外界粉尘进入箱体内部，同时防止润滑油沿轴向外泄。箱体底部设置带安装孔的一体式底座，安装时可通过螺栓将整机固定在设备预埋的安装基面上，底座的高度设计需预留足够的油池空间，保证下方齿轮副运转时能将润滑油带至啮合区域，实现飞溅润滑，无需额外配置强制润滑回路。内部传动采用两级圆柱齿轮副同轴布置的方案，高速级小齿轮与输入轴连接，动力经高速级大齿轮传递到中间轴，再经低速级齿轮副传递到输出轴，齿轮参数设计时需兼顾传动比分配的合理性，让两级齿轮的承载能力尽量匹配，避免单级齿面过早出现点蚀或断齿失效；轴系部件通过滚动轴承支撑在箱体镗孔内，轴承旁设置的调整垫片组，可用来调整齿轮副的啮合侧隙以及轴承的预紧量，保证传动过程中轴系的运转稳定性，降低运转噪音与振动。在安装边界方面，这类同轴减速装置的轴伸尺寸、底座安装孔距需与配套设备的接口尺寸匹配，输入轴端可通过联轴器与电机输出轴直连，输出轴端可通过联轴器、链轮或带轮与工作机构连接，安装时需保证输入输出轴的同轴度误差在允许范围内，避免额外的径向载荷作用在轴伸处，缩短轴承与轴封的使用寿命。整体结构设计兼顾了传动效率、运维便捷性与安装适配性，能满足常规中小功率传动场景的减速增扭需求。
