RV系列齿轮减速电机传动装置结构

这套传动装置将异步驱动电机与摆线针轮减速机构集成设计，核心是通过减速级的速比匹配，把电机端高转速低扭矩的动力输出，转换为作业端需要的低转速大扭矩动力，适配各类需要低速重载驱动的工业场景。在实际产线应用里，这类装置常被用在输送线驱动、自动化专机回转机构、轻工包装设备的动力输入、食品加工生产线的传动辊驱动等场景，能在持续负载工况下保持稳定的动力输出，不需要额外搭建独立的减速安装基座，集成式的结构能大幅减少设备整体的安装空间占用。

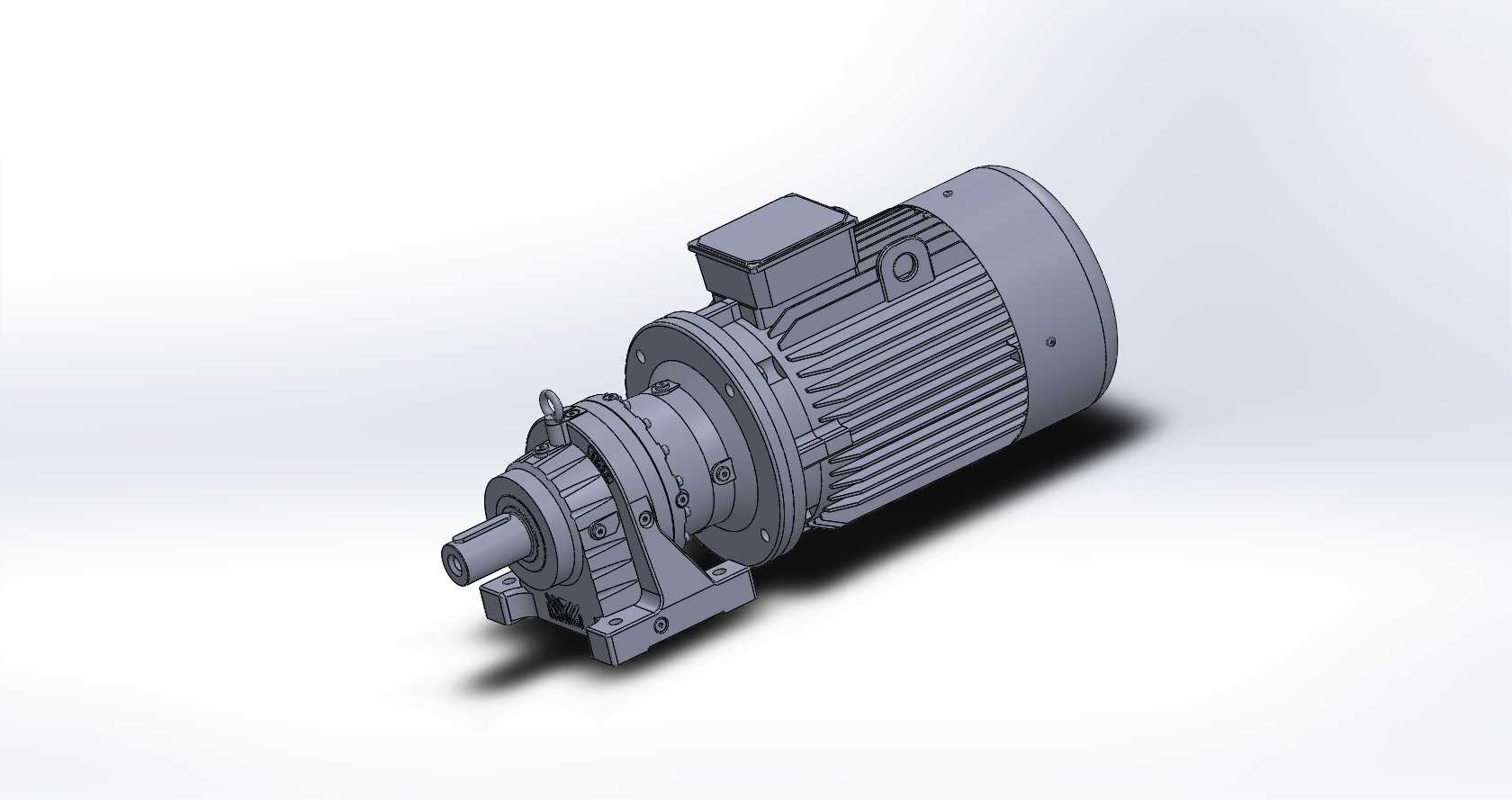

从设计思路来看，该结构采用卧式脚座安装形式，电机与减速箱采用直联法兰对接，取消了传统分体式传动需要的联轴器、连接支座等额外部件，从根源上减少了传动链的同轴度误差累积，也降低了后续运维过程中对中校准的工作量。减速箱部分采用摆线针轮传动结构，相比普通圆柱齿轮减速，同等速比下结构更紧凑，过载耐受能力更强，能承受短时的冲击负载，适合工况负载存在波动的应用场景。输出端采用实心轴输出形式，可通过键连接直接对接负载端的链轮、齿轮或者联轴器，传动连接方式成熟可靠，不需要定制特殊的连接接口，适配绝大多数常规工业传动的安装需求。

安装边界方面，脚座安装孔采用对称分布设计，安装基面的平面度公差要求控制在0.1mm以内，避免安装时箱体受附加应力导致内部轴承、齿轮偏磨。输出轴的轴伸长度、键槽尺寸均符合通用传动件的配套标准，选型时不需要额外定制输出接口。整机的径向尺寸控制紧凑，电机散热筋沿轴向均匀分布，在卧式安装状态下能形成自然对流散热通道，持续运行时能保证电机绕组温度维持在合理区间，不需要额外加装外部散热组件。接线盒设置在电机机座的顶部位置，接线方向可根据现场布线需求调整角度，适配不同方向的线缆走线，避免现场布线时线缆过度弯折。

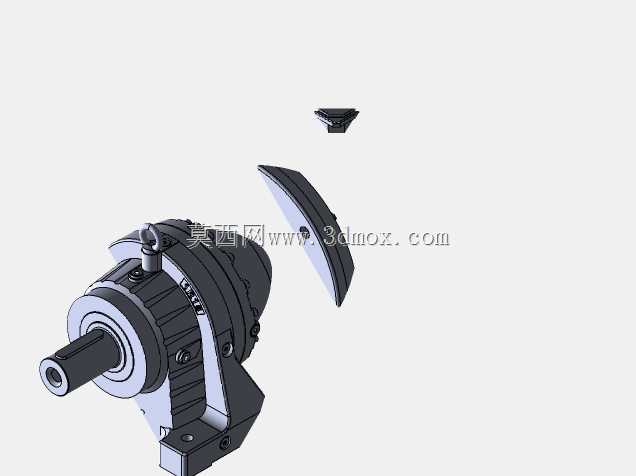

结构细节上，减速箱与电机的连接法兰采用止口定位，装配时能自动保证电机轴与减速箱输入轴的同轴度，降低装配难度。箱体上设置有油位观察与换油接口，日常运维时不需要拆解箱体就能完成润滑油的检查与更换，减少运维工作量。输出轴端设置有密封结构，能防止箱体内部润滑油渗漏，同时阻挡外部粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的车间作业环境。整机的重心沿安装脚座中心分布，安装后不会产生额外的倾覆力矩，设备运行时的振动幅度控制在较低水平，不需要额外做加强的安装基础固定。
