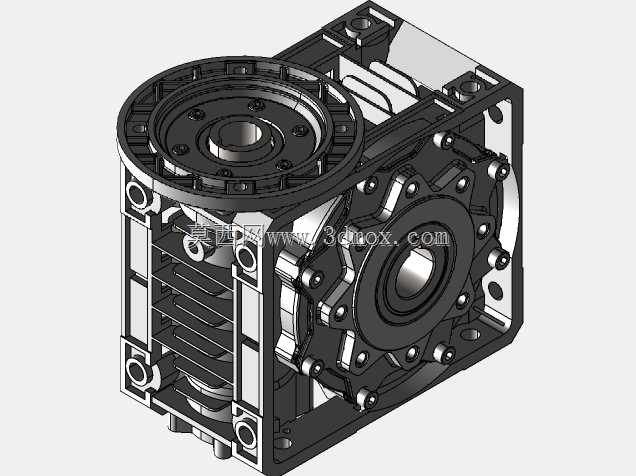

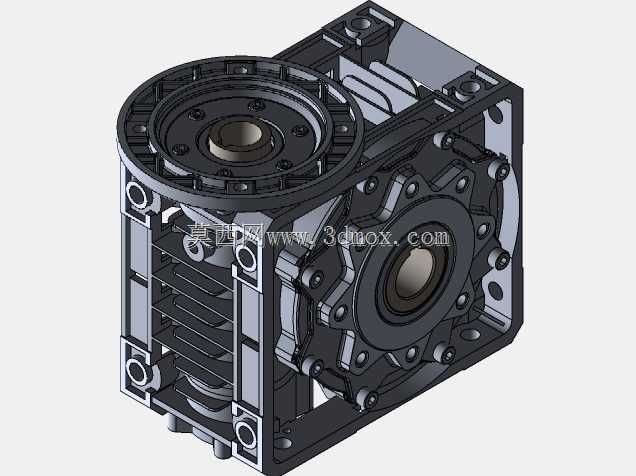

SITI MU90蜗轮蜗杆减速机结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261486
  • SITI MU90蜗轮蜗杆减速机结构设计
  • SITI MU90蜗轮蜗杆减速机结构设计

这款蜗轮蜗杆传动结构,在轻工输送、食品包装、小型自动化生产线的动力传输环节应用十分广泛,日常选型中常作为伺服、步进电机输出端的减速增扭部件,解决电机高转速低扭矩无法直接驱动负载的痛点,同时可通过反向自锁特性避免垂直布置工况下负载倒转的安全隐患。从结构设计逻辑来看,整体采用方箱式一体化铸铝壳体,壳体外侧布置密集散热筋,在连续运行工况下可通过增大散热面积快速导出蜗轮副啮合产生的热量,避免润滑脂高温失效导致的磨损加剧。输入端采用法兰式安装接口,可直接适配标准B5/B14安装形式的电机,无需额外定制连接法兰,安装止口与定位孔的公差配合按H7/h6设计,保证电机轴与蜗杆轴的同轴度,避免偏心导致的轴承额外负载。输出端为空心轴通孔结构,可直接穿入负载轴通过键连接传递扭矩,也可根据需求加装单输出轴或双输出轴组件,适配不同安装空间的布局需求,输出端的轴承采用圆锥滚子轴承配对布置,可同时承受径向载荷与轴向载荷,适配带轮、链轮等不同负载的受力特性。设计过程中,蜗轮采用锡青铜材质镶嵌铸铁轮毂的结构,蜗杆采用20CrMnTi渗碳淬火处理,齿面硬度可达HRC58-62,保证长期啮合的耐磨性能,啮合侧隙控制在0.02-0.05mm区间,兼顾传动精度与装配便利性,避免侧隙过小导致的卡滞与温升过高问题。安装边界方面,壳体四个角预留通孔安装位,可实现卧式、立式、侧装等多种安装姿态,安装孔位的中心距严格遵循行业通用安装尺寸,可直接替换同规格的其他品牌同型号减速机,无需改动设备的安装机架。日常维护端盖处预留注油孔与放油孔,可在不拆解整机的情况下完成润滑脂的更换,输出轴端加装双唇式油封,可有效阻止润滑脂泄漏同时阻挡外部粉尘进入箱体内部,适配多粉尘的车间作业环境。在实际选型校核时,需根据负载的扭矩、转速、运行工况系数匹配对应的减速比,避免长期过载运行导致的蜗轮齿面磨损或断齿问题,同时需注意输入转速不能超过产品允许的最高输入转速,防止蜗杆轴轴承过热失效。
