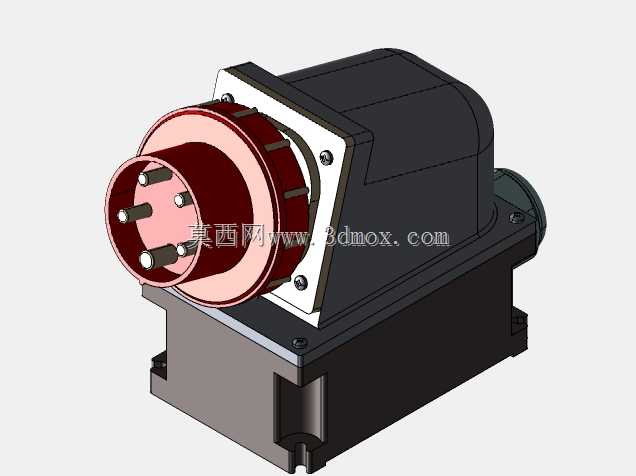

Palazzoli工业面板电源连接插头结构

这款工业面板插头主要应用在工业厂房配电、户外临时供电、大型设备外接电源、港口码头供电桩这类需要高可靠性电源连接的场景，作为设备端与供电端的核心连接部件，承担着大电流传输、防护等级达标、防误插防脱开的核心作用，适配400V三相供电回路，额定载流能力覆盖63A工况，能够满足中大功率工业设备的供电接入需求。从结构设计来看，插头整体采用弯式出线结构，这种设计能够避免线缆在设备面板处出现过度弯折，减少线缆护套长期弯折产生的疲劳破损，尤其适合设备安装空间局促、线缆需要侧向走线的安装场景，相比直式插头能够节省面板外侧的纵向安装空间，避免线缆突出过多被现场物件剐蹭。插头的主体外壳采用高强度绝缘工程材质，表面做了防滑纹理处理，插拔操作时能够提供足够的摩擦力，即便操作人员佩戴劳保手套也能顺利完成插拔动作；前端插接部位设置了红色定位锁紧环，插入对应插座后能够通过旋转卡合结构实现机械锁紧，避免设备运行过程中受振动拉扯导致插头意外松脱，引发供电中断或者接触打火的安全隐患。顶部的线缆引入端设置了防水密封锁紧接头，能够夹紧线缆外护套，同时实现IP65级以上的密封防护，阻挡粉尘、飞溅水汽进入插头内部，适配潮湿、多粉尘的工业现场使用环境。从安装边界来看，这款插头为面板嵌入式安装结构，背部设置了对应的安装固定卡扣与法兰定位边，安装时只需要在设备面板上开出对应尺寸的安装孔，将插头从面板外侧推入卡紧即可完成固定，不需要额外的螺丝紧固，安装效率更高；插头的插接端伸出面板的长度经过优化，不会与面板外侧的防护门、操作手柄产生运动干涉，背部的接线端预留了足够的线缆压接空间，方便电工进行导线压接与接线作业，接线端子采用铜质镀锡处理，能够降低接触电阻，减少大电流工况下的温升，避免长期运行出现端子过热氧化的问题。在实际选型应用中，这类插头需要和同规格的工业插座配对使用，不同额定电流、电压等级的插头插座设置了不同的防误插定位键位，能够避免不同参数的接插件误插，保障供电回路的匹配性；外壳的绝缘材质具备耐油污、耐弱酸碱腐蚀的特性，能够在机加工车间、化工生产车间这类存在少量腐蚀性介质的场景中长期使用，不会出现外壳脆化、绝缘性能下降的问题。建模过程中重点还原了插头的各部件装配关系，包括锁紧环的卡槽结构、密封接头的螺纹配合、内部端子的安装位置，能够直接用于设备配电布局的干涉检查、安装开孔尺寸校核，也可以作为工业场景三维布局的元器件素材使用。
