内燃机活塞连杆组件拆分结构展示

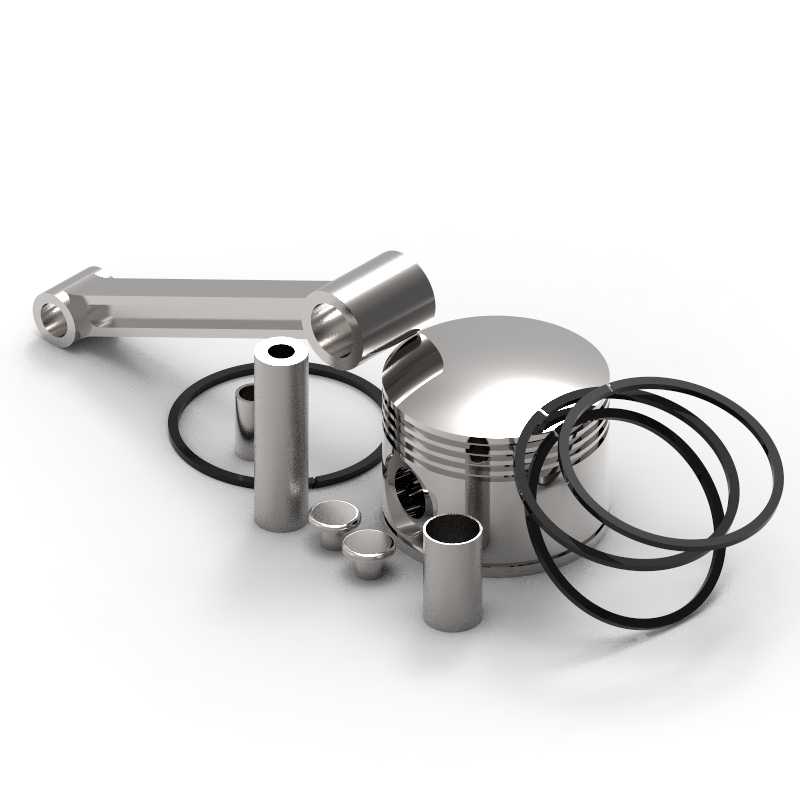

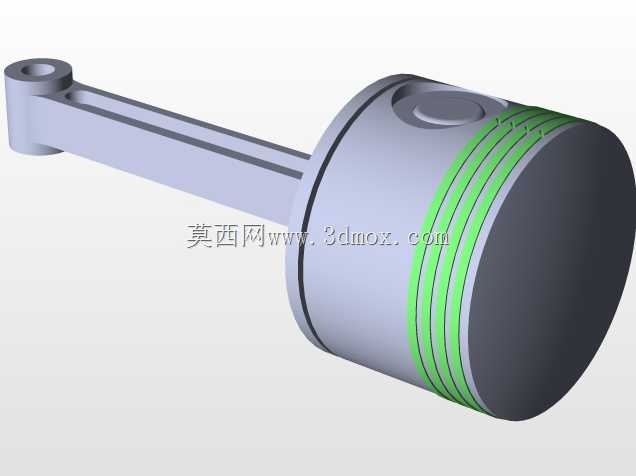

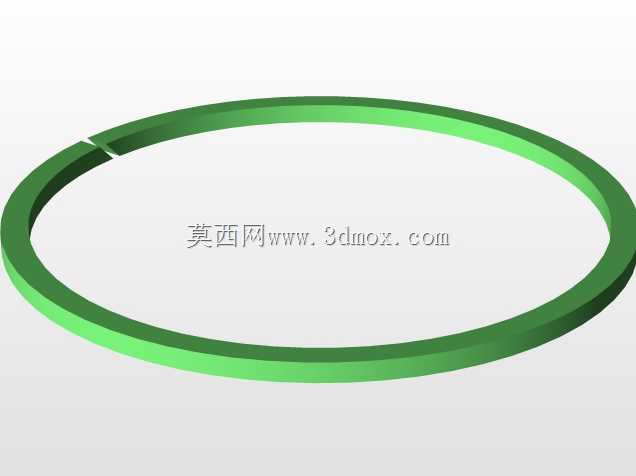

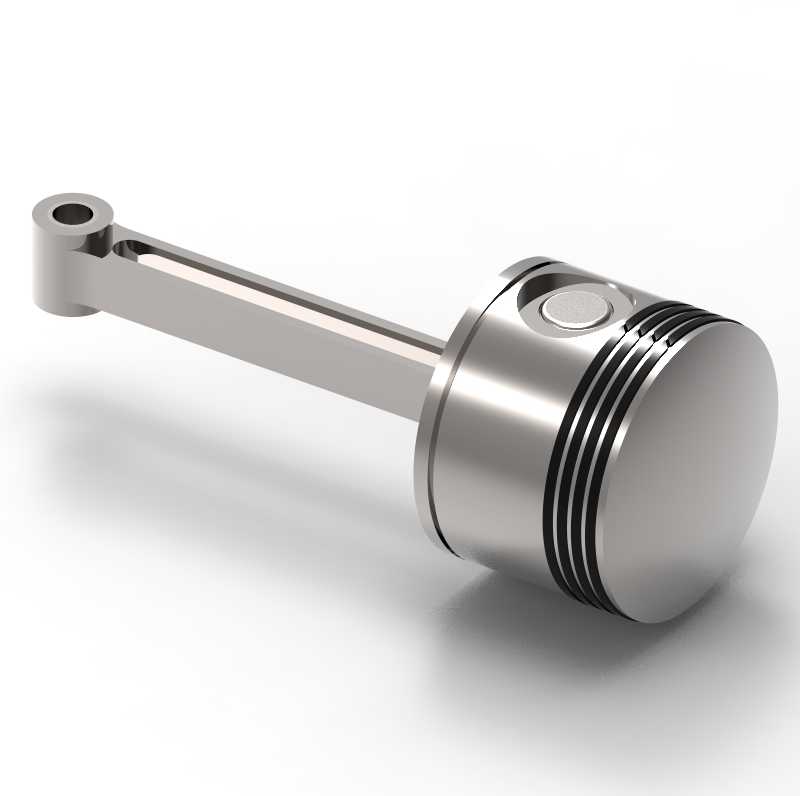

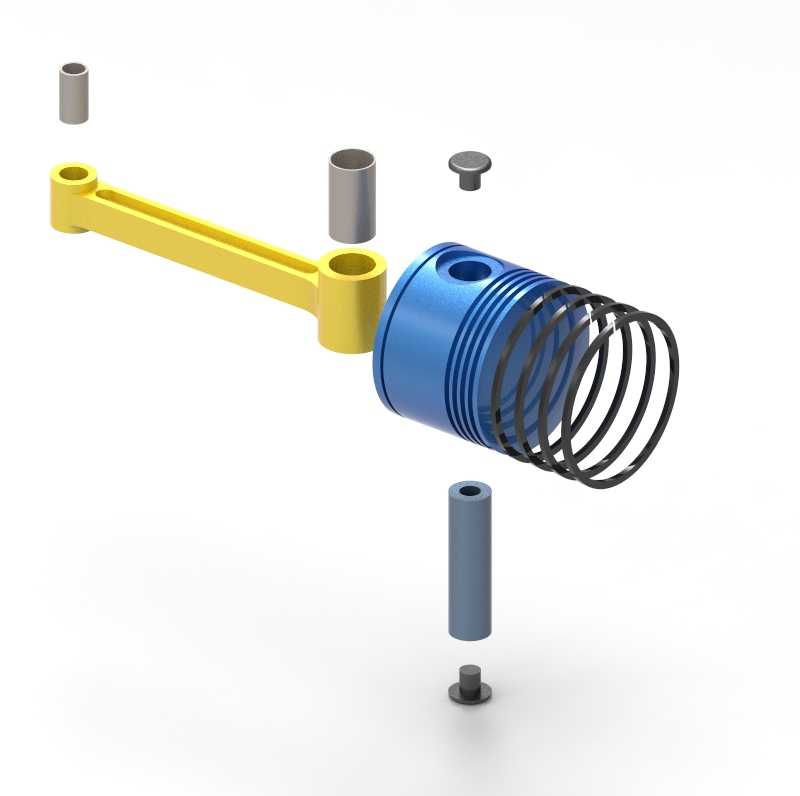

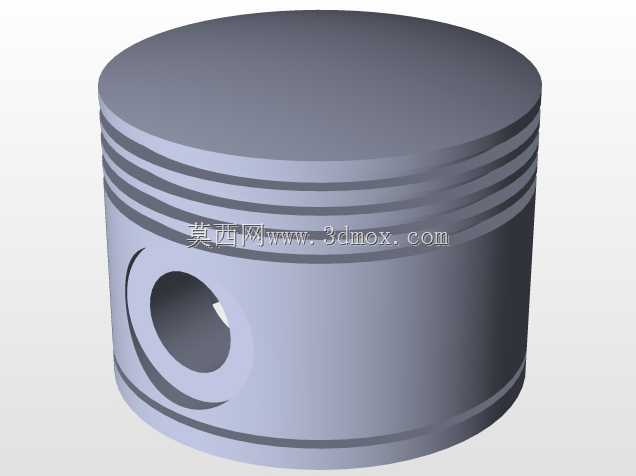

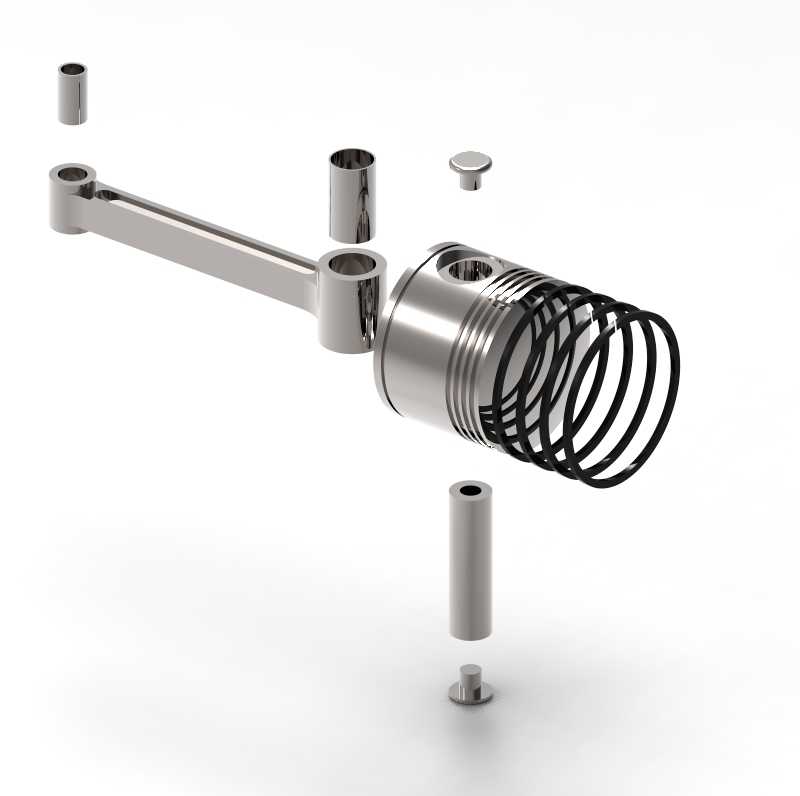

这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分，直接参与发动机的能量转换过程，将燃烧室内燃气爆发产生的直线往复作用力转化为曲轴的旋转扭矩，为整套动力输出单元提供核心的力传递路径。在实际应用场景中，该组件广泛适配小排量单缸内燃机，可用于通用动力机械、小型发电机组、园林作业机具等设备的动力端，承担着高温、高压、高往复频率下的持续工作载荷。从功能特性来看，活塞头部设计有三道环槽，分别用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免压缩与做功行程中出现燃气窜漏，保证缸内压缩压力满足燃烧要求；油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁上铺覆均匀的油膜，降低活塞往复运动的摩擦损耗。活塞销采用全浮式设计思路，两端通过卡簧实现轴向限位，既可以在连杆小头衬套内转动，也能在活塞销座孔内小幅转动，让销体表面磨损更加均匀，延长组件的整体使用寿命。连杆采用长杆型工字形截面结构，在保证足够结构强度与刚度的前提下，尽可能降低往复运动的惯性质量，减少高转速下的惯性冲击载荷，连杆大小头分别对应活塞销与曲轴曲柄销的安装位，大头采用可拆分设计（本模型展示为总成拆分状态），便于与曲轴的装配对接。从安装边界来看，活塞外径与气缸内壁采用基孔制间隙配合，配合间隙严格控制在热膨胀补偿范围内，避免冷态敲缸与热态拉缸问题；活塞销的外径尺寸同时匹配活塞销座孔与连杆小头衬套内径，装配时需通过热装工艺完成活塞与连杆的组合，避免强行压装导致销座变形。整套组件的外形尺寸完全匹配对应排量内燃机的缸径、行程参数，连杆中心距直接决定活塞的上止点与下止点位置，安装时需注意活塞顶部的朝向标记，保证气门避让坑与进排气门位置对应，避免活塞上行时与气门发生运动干涉。在结构设计过程中，各部件的质量分配经过严格配重计算，活塞与连杆的往复质量需与同机组其他缸组件保持一致，降低曲轴运转过程中的不平衡振动，整套拆分结构清晰展示了各零件的装配关系，可用于内燃机结构教学、装配工艺演示以及相关零部件的逆向设计参考。
