1.4升排量四缸发动机曲轴结构设计

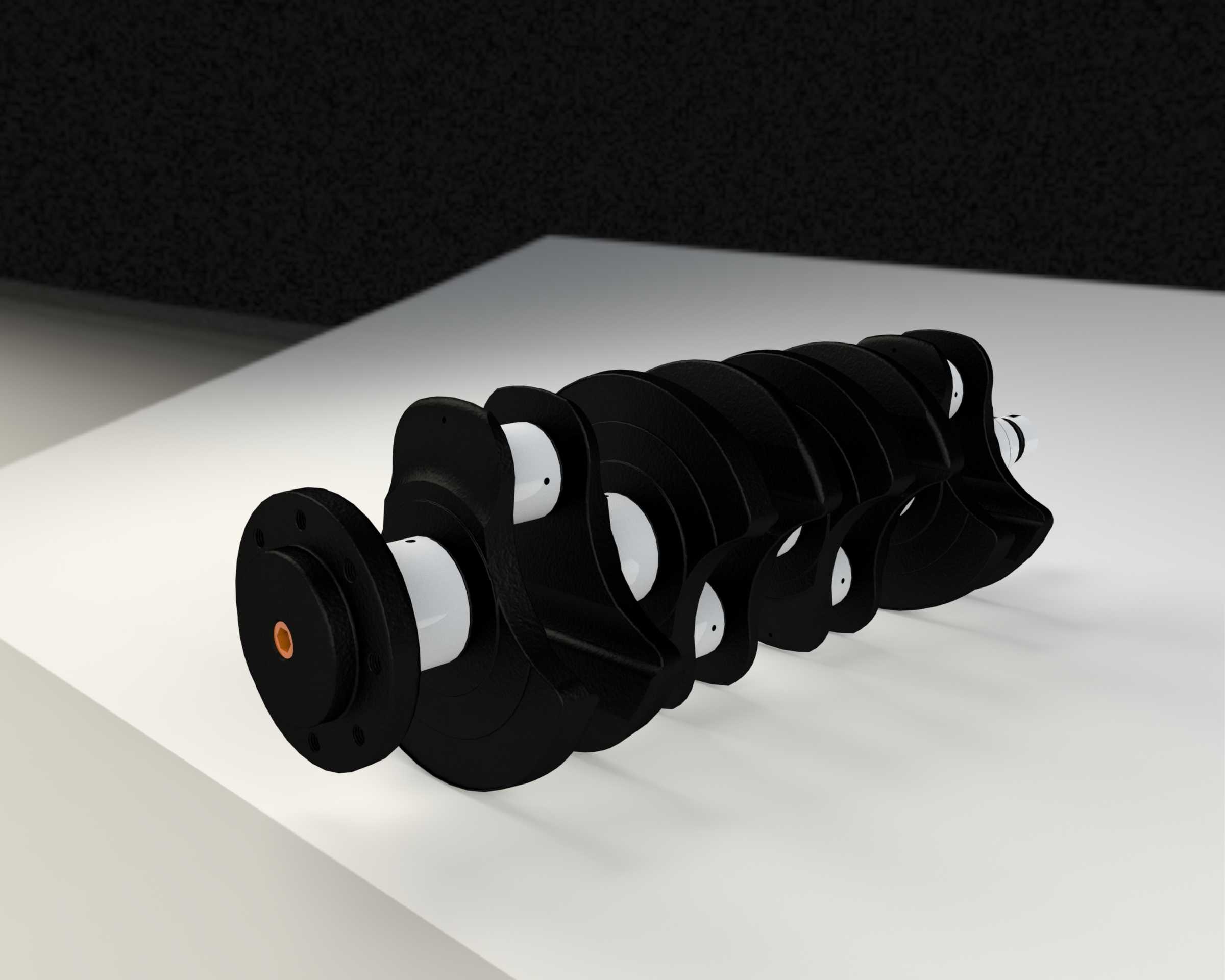

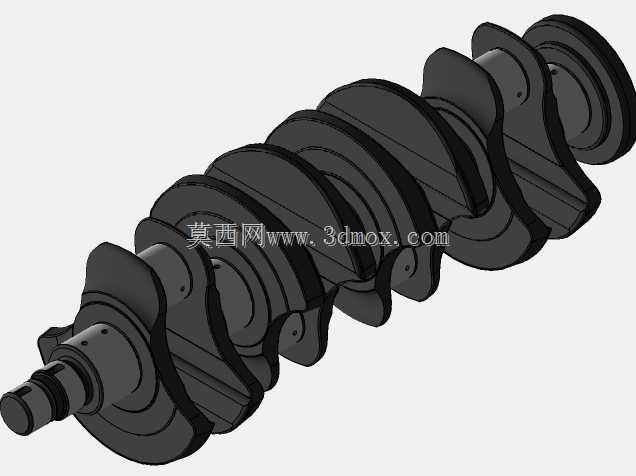

在小排量乘用车动力总成的开发环节中，曲轴作为承接活塞往复运动、转换旋转扭矩输出的核心承载部件，其结构合理性直接决定了整机的运转平顺性、NVH表现与长期服役可靠性。这款适配1.4升排量四缸发动机的曲轴，在设计阶段优先匹配了直列四缸机型的点火顺序做功间隔，通过曲柄销的相位角排布，让四个气缸的往复惯性力与旋转离心力实现一阶、二阶的自平衡，大幅降低整机运转时的振动传递，减少曲轴主轴承座的交变载荷冲击。从结构细节来看，曲轴的法兰端预留了与飞轮总成精准对接的安装孔位，孔位的位置度公差严格控制在0.02mm以内，保证动力输出端的同轴度，避免飞轮运转时出现端面跳动引发的传动异响。前端的轴颈结构适配正时系统、机油泵驱动轮的安装边界，轴颈表面设计有均匀分布的润滑油道开孔，机油通过缸体主油道输送至各主轴颈与连杆轴颈位置时，可在轴瓦与轴颈之间形成稳定的压力油膜，降低高转速工况下的摩擦磨损。设计过程中针对曲柄臂的过渡圆角做了优化处理，采用大圆弧平滑过渡结构，避免应力集中导致的曲轴疲劳断裂风险，同时在保证结构强度的前提下对曲柄臂做了合理的轻量化去重处理，降低曲轴自身的旋转惯量，让发动机的转速响应更迅捷。实际装车应用场景中，这款曲轴适配的1.4升动力单元多用于紧凑型家用乘用车，日常运转工况覆盖城市通勤的低转速大扭矩输出，以及高速巡航的恒定转速持续运转，其结构强度可覆盖自然吸气机型的全工况载荷要求，各连杆轴颈的排布角度保证了各缸做功行程的均匀间隔，让动力输出更线性。安装匹配层面，曲轴的主轴颈直径、连杆轴颈宽度均严格对应量产机型的缸体主轴承座、连杆大端的尺寸边界，无需额外修配即可完成装配，轴向定位台阶的尺寸公差与止推片的配合间隙控制在合理区间，既避免曲轴轴向窜动引发的部件干涉，也不会因间隙过小导致运转卡滞。油道的走向设计充分考虑了机油流通的阻力特性，在曲轴高速旋转时可借助离心力让机油更顺畅地输送到各润滑点位，保证各摩擦副在冷启动、高负荷等极端工况下都能获得充足润滑。
