工程用双耳环铰接式液压油缸结构设计

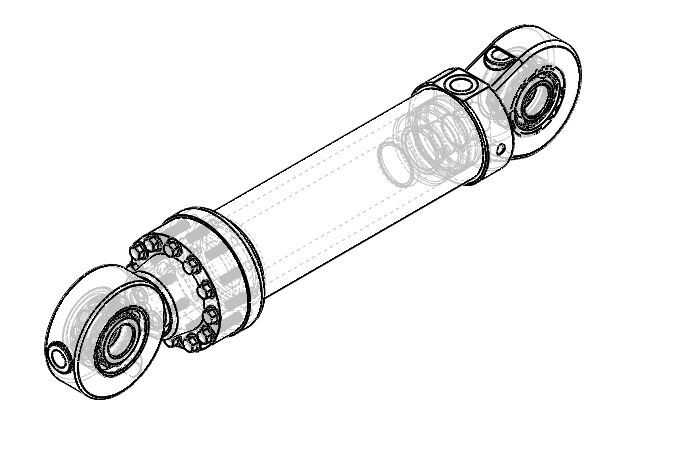

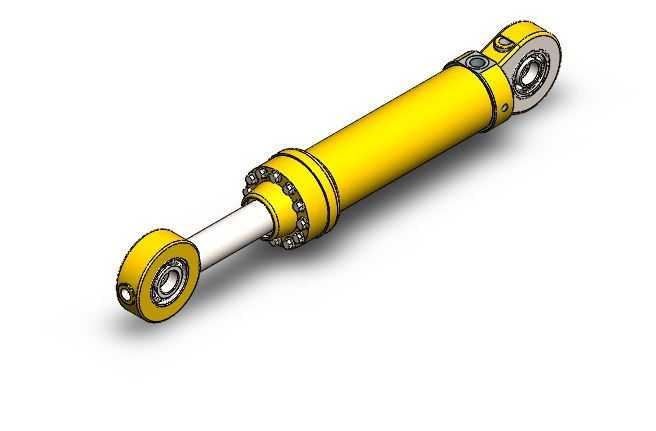

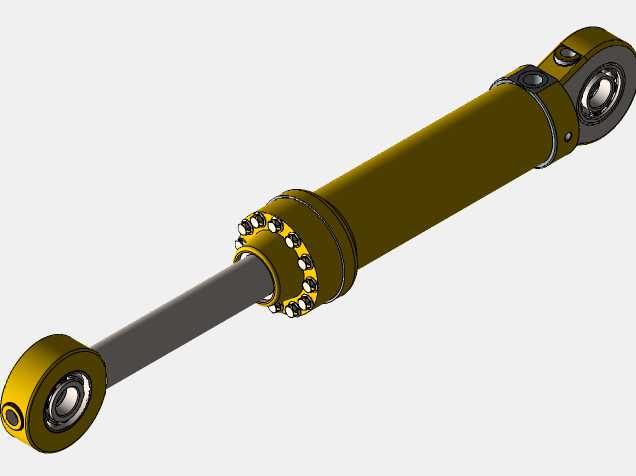

在重型设备维保、基建构件顶升、工业产线重载工位调整这类场景里，这类双耳环铰接结构的液压执行件是核心的力输出部件，区别于固定式安装的刚性支撑件，铰接式的连接结构能抵消安装面的角度偏差，避免活塞杆承受径向偏载，大幅降低密封件的偏磨损耗。从结构设计逻辑来看，缸筒部分采用厚壁无缝钢管加工成型，内壁做高精度珩磨处理，表面粗糙度控制在能保证活塞密封件长期往复运动不被刮损的区间，两端的耳环内镶嵌自润滑轴承，既可以绕安装销轴做小角度摆动，又能在额定载荷下保证转动副不会出现旷量。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免往复伸缩过程中连接松动引发的内泄问题，活塞上组合了格莱圈与导向环，既能保证高低压腔之间的密封性能，又能给活塞杆提供足够的径向支撑，防止活塞杆伸出过长时出现下垂刮蹭缸筒内壁。缸盖与缸筒的连接采用法兰螺栓锁紧结构，螺栓排布沿缸筒端面均匀分布，预紧力按照额定工作压力下的轴向推力做1.5倍安全系数校核，缸盖位置的活塞杆密封组合了防尘圈、主油封与缓冲密封，能在活塞杆回缩时刮除表面附着的灰尘、金属碎屑，避免杂质进入缸筒内部划伤密封面，同时缓冲结构能吸收活塞行程末端的冲击，减少硬接触带来的结构损伤。从安装边界来看，两端耳环的销轴孔同轴度做了严格公差控制，安装时需要保证两侧安装支座的销轴孔同轴度误差在允许范围内，避免安装应力导致活塞杆运动卡滞；整体结构的最小安装距对应活塞杆完全回缩的状态，最大工作行程对应活塞杆完全伸出的有效长度，选型时需要预留至少10%的行程余量，避免超行程运行导致活塞撞击缸盖引发结构损坏。这类结构的液压执行件输出推力平稳，可通过液压系统的压力调节精准控制输出力大小，相比机械式的螺旋顶升结构，能在更长行程下保持更小的安装尺寸，适合在空间受限但需要大推力输出的工位使用，日常维护时只需定期检查耳环铰接处的润滑状态、活塞杆表面是否有磕碰损伤、密封部位是否有渗漏油情况，就能保证长期稳定运行。设计过程中对缸筒壁厚、活塞杆直径、螺栓强度都做了对应载荷等级的校核，所有受力部件的安全系数都满足重载工况的使用要求，铰接结构的设计也适配多数需要小幅摆动补偿的安装场景，不会因为安装面的微小形变导致运动卡滞。
