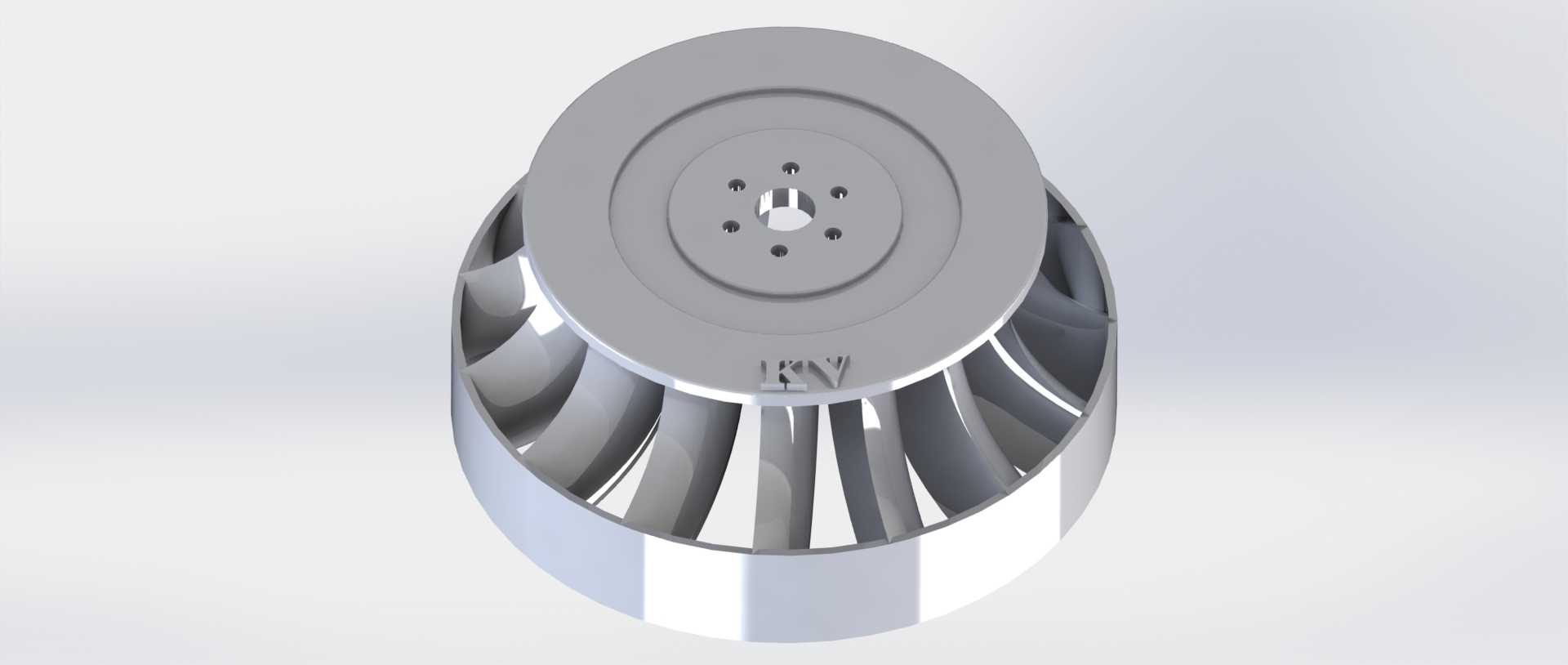

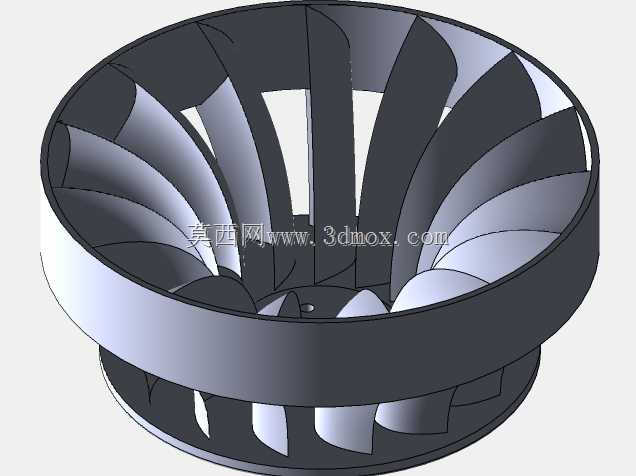

混流式水轮机转轮结构三维设计

在水力发电领域，混流式水轮机是中高水头电站应用最广泛的机型，而转轮作为整个水轮机的核心做功部件，其结构设计直接决定了机组的能量转换效率、运行稳定性与全生命周期的抗疲劳表现。这款转轮的设计完全贴合混流式机型的水力特性，整体采用上冠、下环与空间扭曲叶片组焊的经典结构形式，叶片沿圆周方向均匀排布，进水边适配导叶出口的水流环量，出水边角度经过反复校核，能够最大程度降低尾水管的水力损失，避免运行过程中出现叶道涡、卡门涡等有害流态，保障机组在宽负荷区间内的平稳运行。从安装边界来看，转轮上冠位置预留了与主轴连接的法兰配合止口，配合面的形位公差严格按照水轮机制造规范设定，能够保证与主轴的同轴度要求，避免运行过程中出现偏摆引发的振动；下环的外圆尺寸与转轮室的安装间隙控制在合理区间，既能够保证转动部件与固定部件无刮擦风险，又能减少容积损失，提升整体容积效率。叶片的型线设计采用了成熟的空间曲面造型逻辑，从进水边到出水边的厚度渐变过渡，在满足强度要求的前提下尽可能减薄叶片出水边厚度，降低绕流损失；叶片与上冠、下环的连接位置采用大圆角过渡，能够有效分散水流冲击带来的应力集中，降低长期运行过程中焊缝位置出现疲劳裂纹的风险。在实际电站应用场景中，这类转轮需要承受高速水流的持续冲击、含沙水流的磨蚀以及交变载荷的作用，因此设计过程中充分考虑了结构刚度与强度的匹配，上冠位置设置的减压结构能够平衡转轮前后的水压力，降低主轴密封的工作负荷，减少机组的轴向水推力，提升推力轴承的运行可靠性。建模过程中对叶片的曲面连续性做了严格控制，保证相邻曲面之间的曲率过渡顺滑，既能够为后续的数控加工提供准确的模型依据，也能为水力仿真计算提供精准的几何基础，方便从业者在此基础上开展流场分析、结构强度校核以及后续的加工工艺编制工作。
