200瓦功率交流齿轮减速电机结构

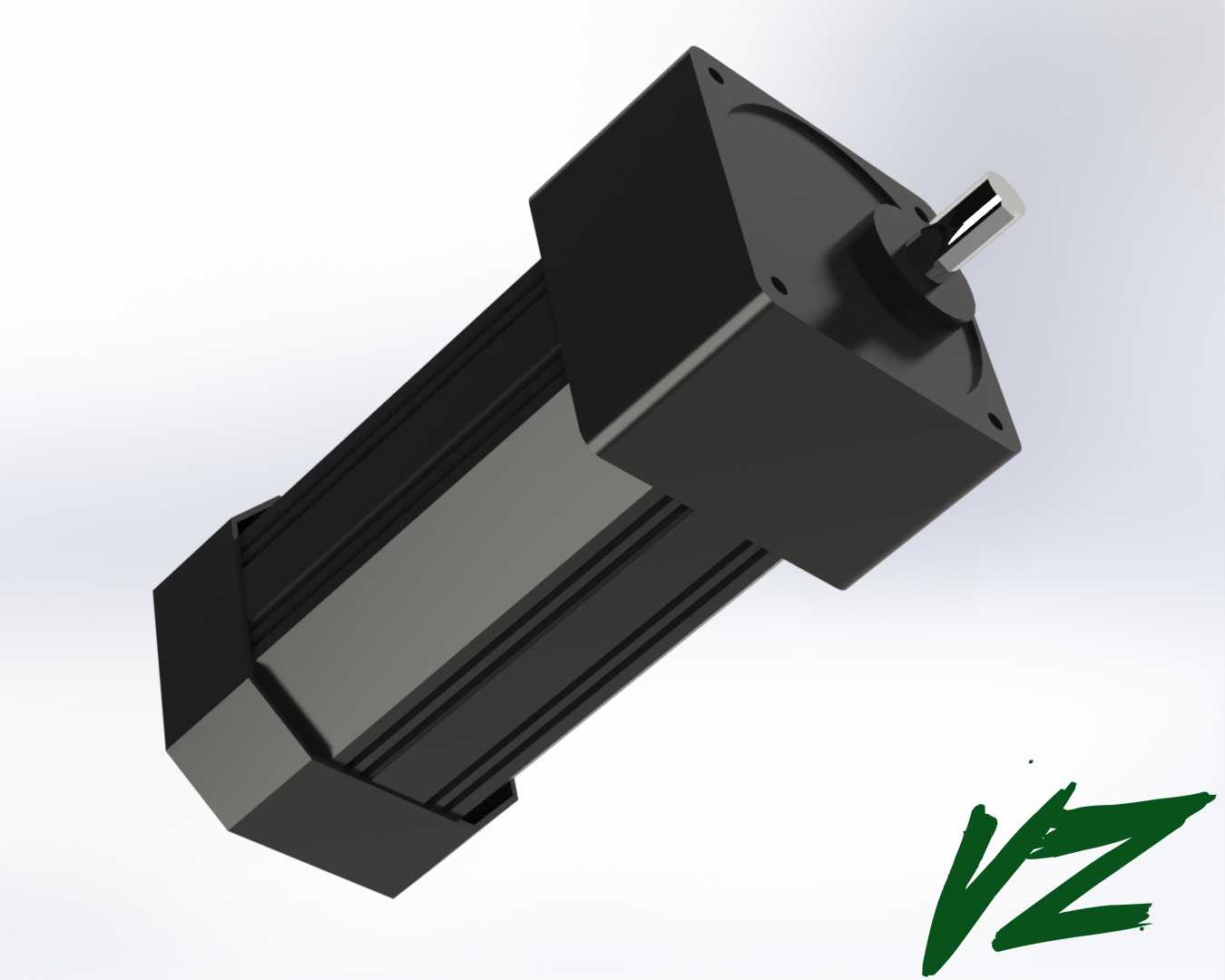

这款200瓦交流齿轮电机的三维结构，在小型自动化输送线、包装辅助工位、轻工机械进给单元里应用十分普遍，建模时优先还原了实际选型中最受关注的安装匹配细节。输出端采用方形法兰安装结构，四个安装孔位的中心距、止口直径都严格按照常用小功率齿轮电机的通用安装尺寸设定，能直接适配多数标准安装支座，不需要额外做转接板设计，能减少设备装配时的改制工作量。电机本体的散热筋沿轴向均匀排布，建模时保留了筋条的高度、间距细节，对应实际产品的自然散热结构，在连续运行工况下能保证壳体热量顺利散出，避免绕组过热影响使用寿命。齿轮减速箱部分和电机本体采用一体化集成结构，没有额外的连接法兰缝隙，既提升了整体传动刚性，也能减少装配环节的对中调整工作量，输出轴采用单键槽结构，键槽的宽度、深度以及轴伸长度都匹配常用的联轴器、同步带轮安装尺寸，选型时不需要额外二次加工轴头。设计建模过程中，特意还原了接线盒的位置与出线方向，接线盒布置在电机壳体侧面，预留的线缆弯折空间足够现场布线时做防水接头固定，不会出现线缆弯折半径不足导致的绝缘层破损问题。从结构布局来看，减速箱内的齿轮传动组采用平行轴布置，输出轴和电机转子轴保持平行，这种布局能在保证减速比的前提下压缩整机的径向尺寸，适合安装空间局促的小型设备内部，比如桌面型装配工位、小型食品加工设备的驱动单元。整机的重心沿输出轴轴线方向分布均匀，法兰安装后不会出现偏载力矩，能降低输出轴承的径向载荷，延长轴承的实际使用寿命。建模时也还原了电机尾部的端盖结构，端盖上的散热通风间隙对应实际产品的风路设计，配合转子自带的风叶能形成内部空气循环，带走绕组端部的热量。在做设备布局设计时，这款模型可以直接导入装配体做干涉检查，确认电机本体和周边的机架、护罩、传动部件不会出现空间冲突，尤其是安装法兰的贴合面、轴伸的配合长度、接线盒的操作空间这些细节，都能在三维环境里提前验证，避免实际加工安装时出现尺寸不匹配的问题。对于需要做小扭矩低速驱动的工位，这款集成齿轮减速的电机不需要额外搭配独立减速箱，能简化设备的传动链结构，减少传动环节的间隙累积，提升工位的定位精度与运行平稳性。
