防雨型静音发电机隔音外罩结构设计

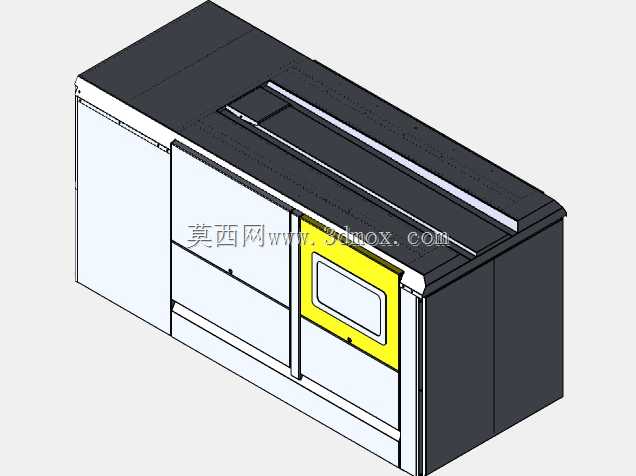

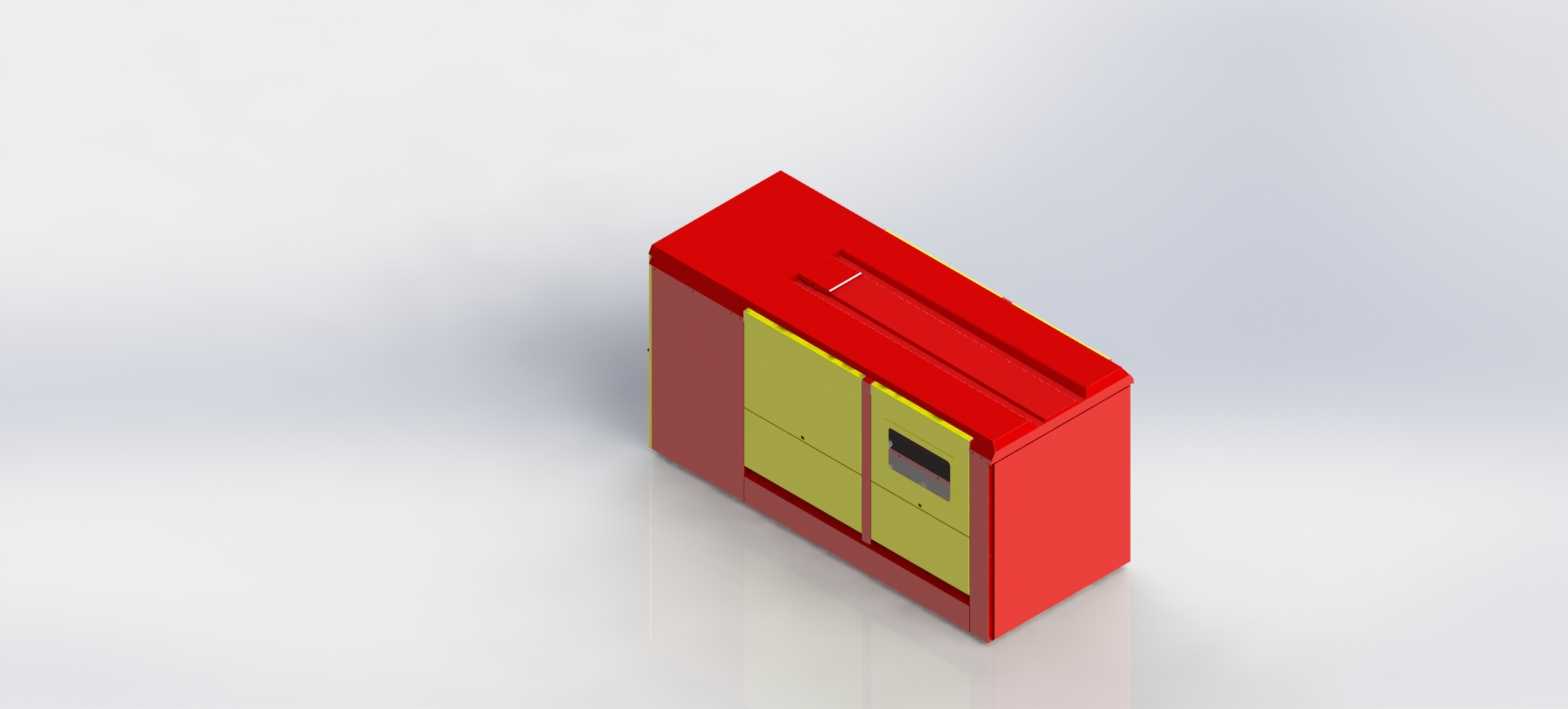

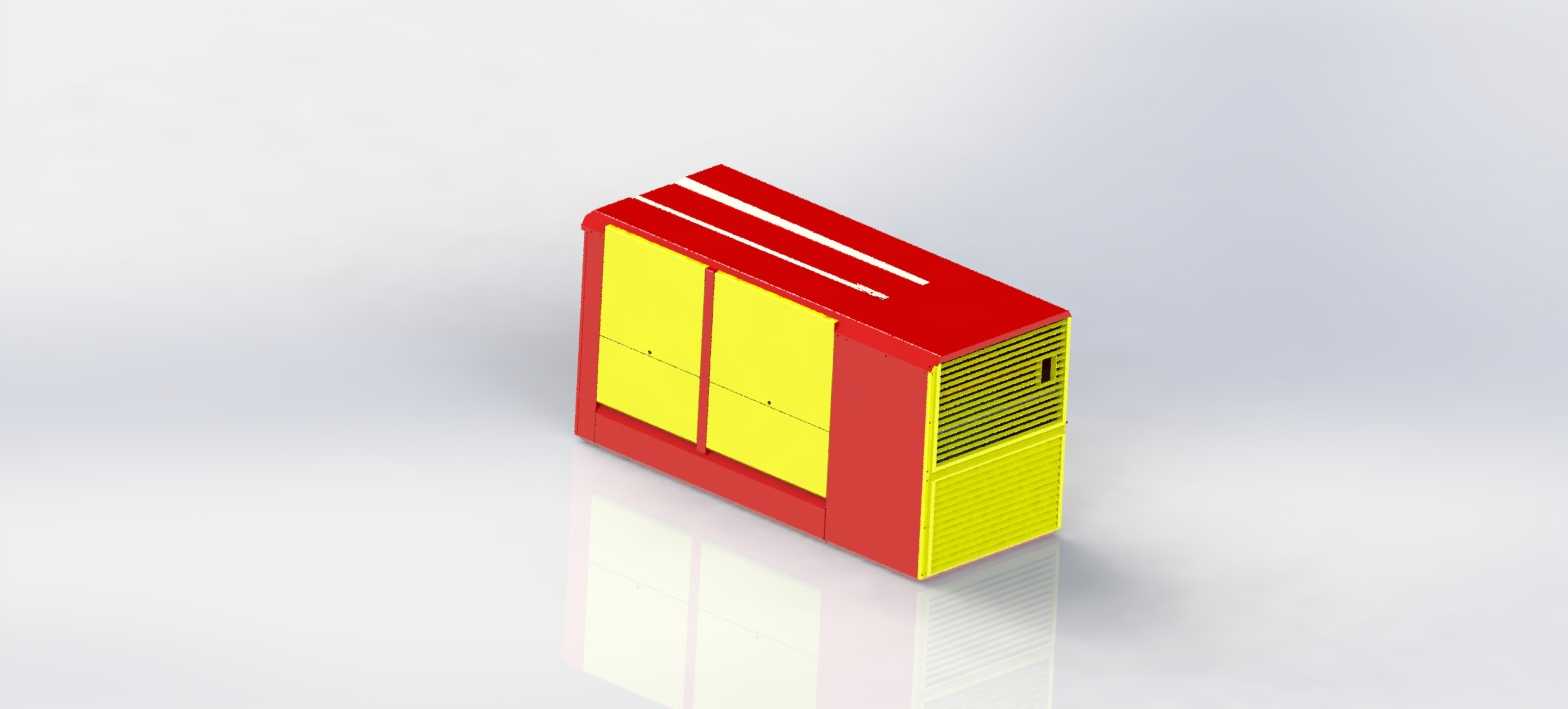

这款发电机隔音外罩主要面向户外临时供电、工地常驻供电、厂区备用电源等场景设计，解决开架式发电机运行时噪音扩散、露天放置易受雨水侵蚀的核心痛点。从结构设计逻辑来看，整体采用长方体柜式布局，主体框架采用折弯钢板焊接成型，外部做底漆防锈处理，适配户外长期放置的耐候需求，外板拼接处均设计有翻边防水结构，顶部做微倾斜导水面，避免雨水在顶部积留渗入内部。外罩正面设置双开检修门，门上预留观察窗位置，可直接观察机组运行状态的仪表显示，无需开门即可完成常规运行参数核查，检修门四周粘贴密封胶条，既可以阻隔噪音从门缝溢出，也能阻挡雨水、扬尘进入罩内。侧面预留通风散热通道的安装位，通道内部设计有消音棉粘贴槽与导流挡板，在保证机组运行时散热风量足够的前提下，通过折流结构消耗声波能量，降低通风口传出的噪音值。设计时充分考虑了安装边界，外罩内部预留了32kva机组的安装固定点位，底部设置通用安装底座，可适配同功率段多数品牌开架式发电机的安装孔位，无需额外打孔改造即可完成机组与外罩的装配，外罩底部距离地面预留100mm的抬升高度，避免地面积水倒灌，同时方便叉车插入转运。从功能特性上，罩体内壁全区域预留23mm厚度的隔音材料粘贴空间，可根据实际噪音控制需求粘贴不同密度的隔音棉与阻尼止震板，将机组运行时的机械噪音、燃烧噪音控制在行业要求的静音标准范围内；外罩所有外露边角均做圆弧倒角处理，避免安装维护时人员磕碰受伤，门板设置通用锁具安装位，可加装锁具避免非工作人员随意触碰运行中的机组。在实际选型应用中，这类隔音外罩可直接配套同功率段柴油、汽油发电机组使用，无需重新设计外部防护结构，大幅缩短户外供电项目的设备筹备周期，同时兼顾防雨、降噪、防护三重功能，相比简易防雨棚的防护效果提升明显，也能满足居民区周边临时供电的噪音管控要求。
