1000V50A整流桥堆电子元器件结构

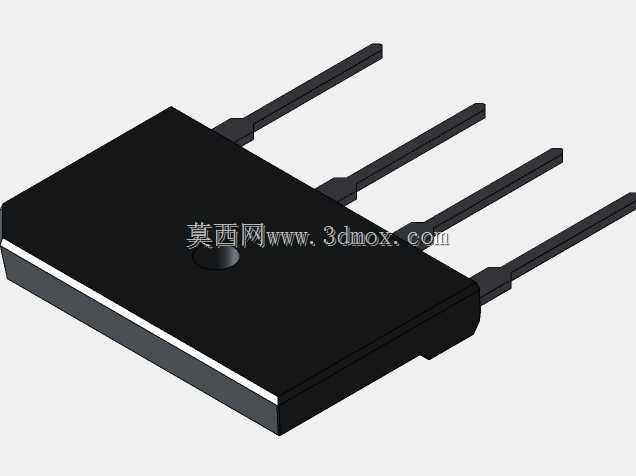

这款功率整流器件的三维结构还原，完全围绕电力电子设备的实际装配需求搭建，在开关电源、工业整流柜、逆变焊机、充电桩电源模块这类需要交流转直流的场景中，这类桥堆是核心整流部件，直接决定前端整流环节的电流承载能力与耐压可靠性。建模时优先还原了直插式四引脚的排布逻辑，四个引脚的伸出长度、引脚间距完全匹配常规PCB板的焊盘孔位设计，引脚截面尺寸做了精准还原，能直接导入PCB布局软件做干涉检查，避免实际生产中出现引脚插装不到位、与周边元件距离不足导致的爬电距离不够问题。器件本体的塑封外壳做了细节还原，顶部的圆形定位凹点是生产过程中的塑封定位标记，同时也是安装时的极性识别参考点，外壳边缘的倒角、本体与引脚衔接处的包胶结构都做了1:1复刻，能直观呈现器件的实际外形边界，方便结构工程师在做电源腔体布局时核算安装空间。从功能特性来看，这款器件可承载1000V反向耐压、50A额定正向电流，建模时特意保留了本体底部的平整贴合面，这个面是实际装配时与散热片贴合的安装面，平面度的还原能帮助工程师核算散热片的安装空间、绝缘片的放置间隙，避免装配时出现器件与散热片贴合不紧密导致的散热不良问题。引脚的弯折角度做了精准还原，直插式的引脚设计适配波峰焊生产工艺，引脚的伸出长度既满足插装后焊盘的焊接余量要求，也不会因为过长导致剪脚工序额外增加工作量。在做整机结构布局时，这个模型可以直接导入装配体，模拟器件在PCB板上的实际安装高度，核算与上盖、周边电容、电感等元件的安全距离，尤其是高压场景下，不同电位元件之间的电气间隙可以通过模型直接测量，减少后期样机试制时的安规整改工作量。塑封本体的外形尺寸还原也兼顾了生产环节的需求，器件本体的长宽高参数匹配常规编带包装的尺寸要求，在做自动化插件设备的轨道设计、吸嘴选型时，这个模型也能提供准确的外形参考，避免出现器件卡料、吸嘴吸附不稳的问题。
