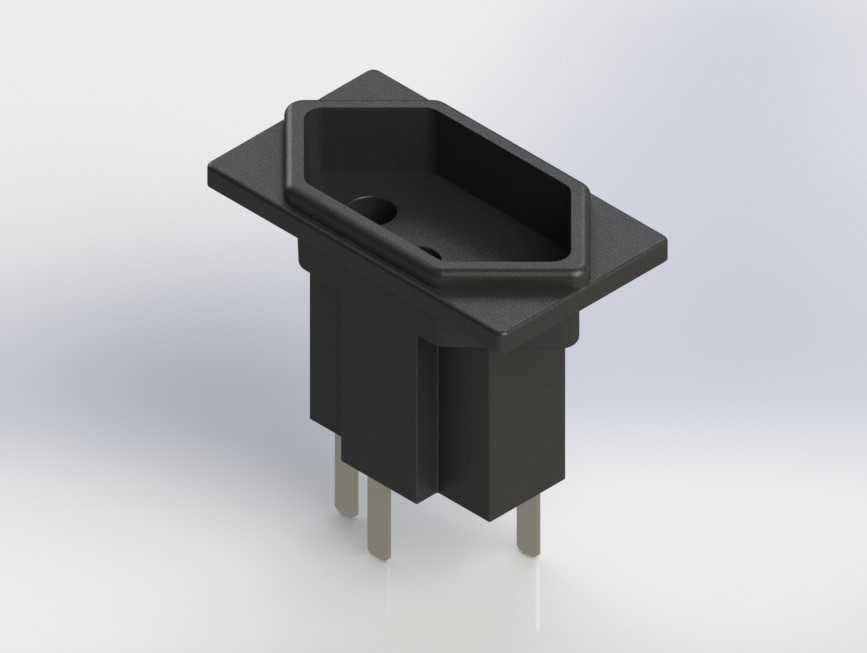

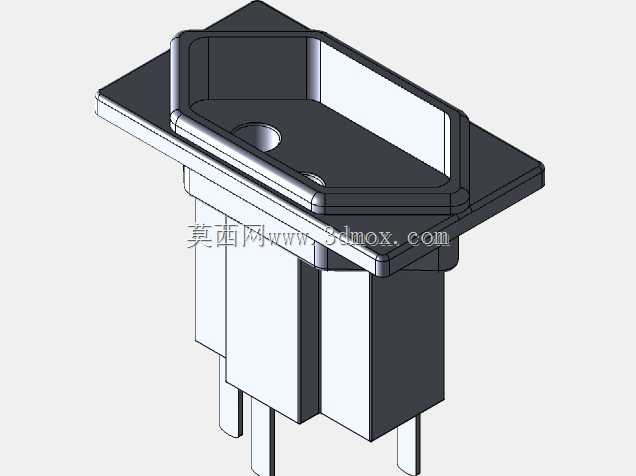

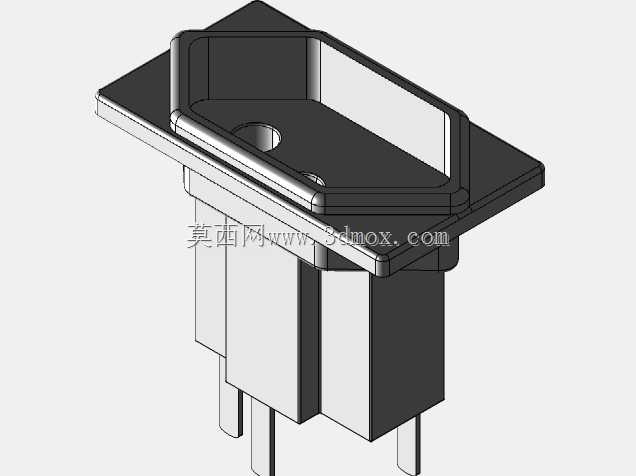

嵌入式20A工业电源输入插座结构

这款嵌入式电源接插件主要面向工业控制柜、桌面型机电设备、大功率测试仪器的面板供电输入场景使用，额定通流能力20A，适配常规市电供电回路的前端接入需求，相比普通10A民用插座，载流冗余更充足，能适配伺服驱动模块、小型加热单元、工控主机这类持续工作电流偏大的设备供电接入，避免长期满负载运行导致的接插件过热、接触电阻升高等问题。从结构设计来看，整体采用法兰盘嵌入式安装方案，前端带定位止口，安装时直接卡入面板预先开好的对应方孔，法兰盘贴合面板外表面，背部伸出的插针端直接对接设备内部的供电回路，不需要额外的转接固定件，装配时仅需从面板外侧推入即可完成初步定位，后续可通过法兰盘上的两个预留安装孔打螺丝锁紧，或者直接依靠卡扣结构卡紧面板，适配1.5-3mm厚度的冷轧钢、铝合金、工程塑料面板，安装边界清晰，不会出现面板开孔后装配错位、缝隙不均的问题。接插件的接触端采用扁形插针结构，插针伸出长度经过匹配设计，对接标准品字电源公头时插入深度符合安规要求，插针根部做了台阶限位，避免对接时插针受力歪斜导致内部接触片移位；外壳采用阻燃耐高温工程塑料一体注塑成型，绝缘性能满足电气安规要求，插片与塑料本体之间做了防松倒扣结构，长期插拔使用不会出现插针松动、退针的情况。插座前端的插孔区域做了内凹防护结构，插孔端面比法兰盘安装面低2mm左右，日常使用时可以避免金属异物意外掉落触碰带电插片引发短路风险，同时内凹结构也能在插头插入时起到导向作用，不需要刻意对准插孔就能顺利插入，减少现场装配、设备维护时的对接难度。在设备内部布局时，这款插座的背部本体长度控制在合理范围，不会占用过多柜内纵深空间，插针焊接端预留了足够的接线操作空间，不管是直接焊接导线还是搭配冷压端子压接，都有足够的操作余量，不会因为空间局促导致接线虚接、绝缘距离不足的问题。整体结构没有多余的冗余设计，所有尺寸都围绕面板安装、可靠接电、安全防护三个核心需求设定，适合各类需要前置市电输入接口的机电设备选用，建模时还原了安装法兰、定位止口、插针、安装孔等所有装配相关的结构特征，可直接用于设备面板的开孔干涉校验、装配模拟，也能作为电气布线布局的参考模型使用。
