带反向器的双缸桨式蒸汽机结构设计

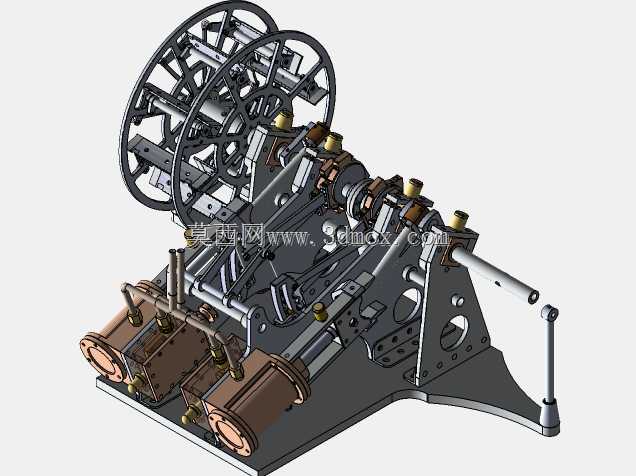

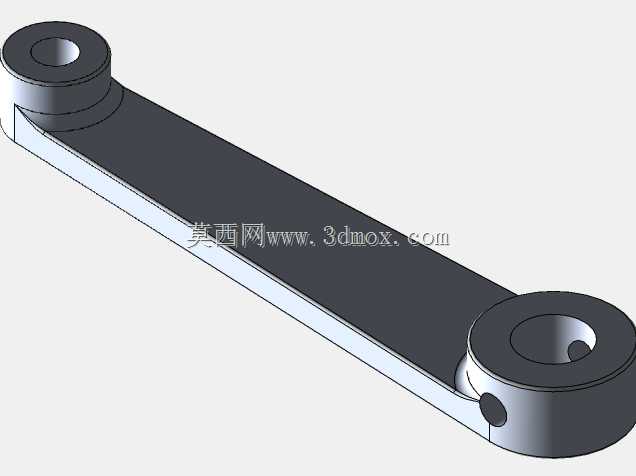

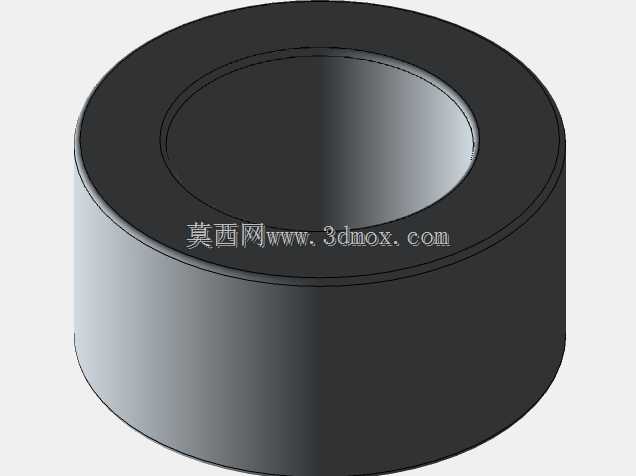

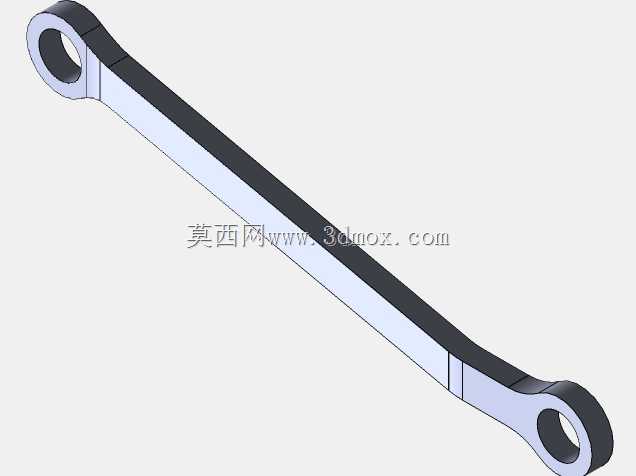

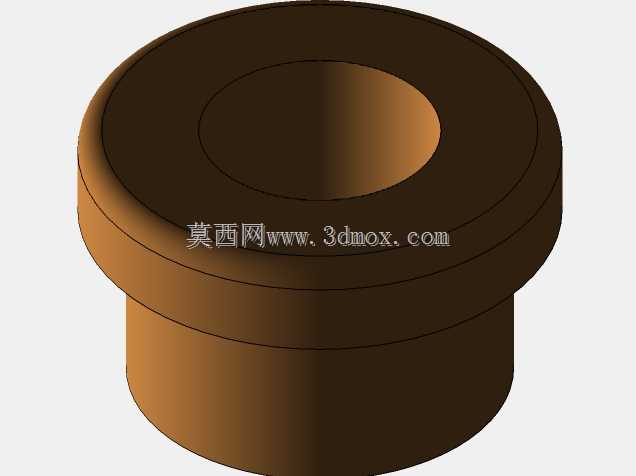

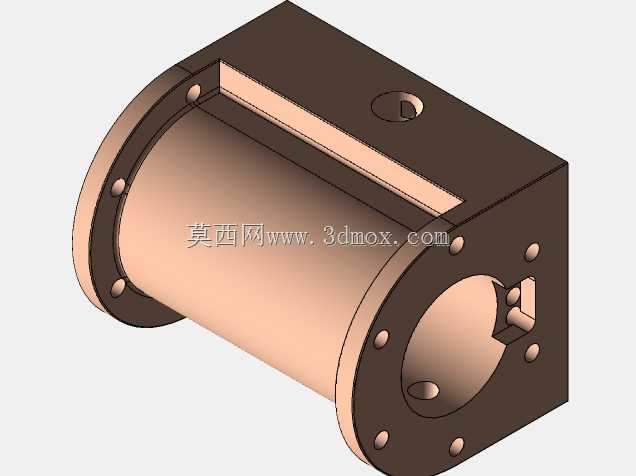

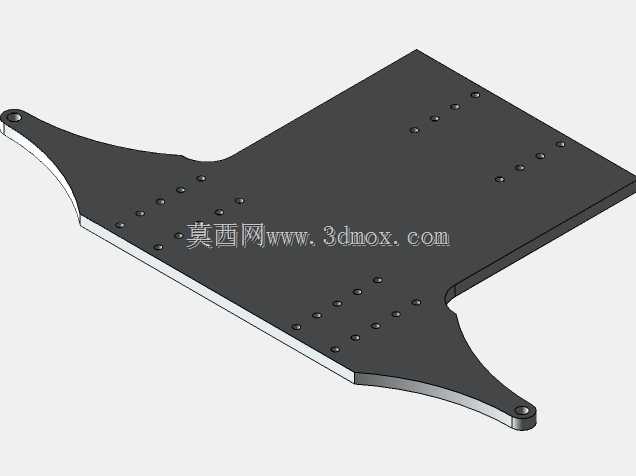

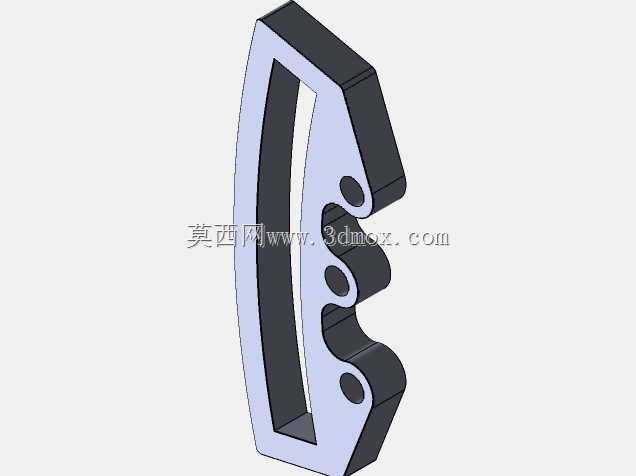

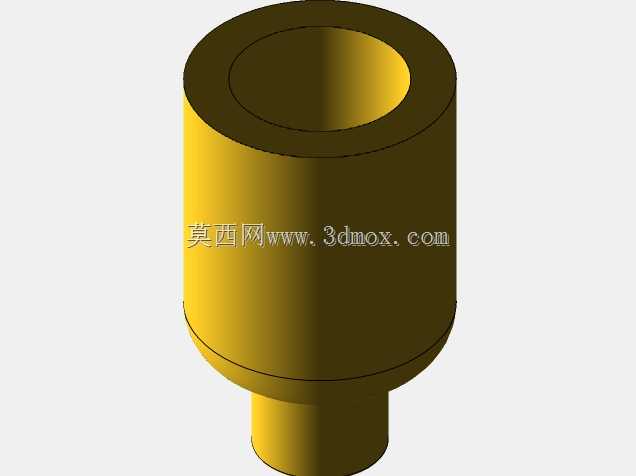

这款双缸桨式蒸汽机的反向器结构，是为内河小型桨轮船舶动力系统适配的核心传动部件，主要应用于仿古观光船舶、小型作业艇的动力输出场景，可在船舶进退工况切换时完成蒸汽通路的换向调整，无需额外调整锅炉输出压力即可实现螺旋桨轮的正反转控制，适配浅水航道船舶的频繁换向操作需求。从结构设计逻辑来看，整套装置采用双汽缸斜置布局，两个汽缸呈V型排布在机架两侧，可平衡活塞往复运动产生的惯性力，降低整机运行时的振动幅度，机架采用一体式铸钢支撑结构，预留了与船体基座连接的螺栓安装孔位，安装边界可适配宽度800mm以内的船体动力舱安装空间，整机重心落在支撑底座的几何中心区域，安装时无需额外加装配重块即可满足船舶航行的稳性要求。蒸汽分配管路采用集成式排布，将进汽、排汽通道与反向器的滑阀结构直接连通，减少了外接管路的接头数量，降低高压蒸汽泄漏的风险，反向器的操纵杆设置在机架侧方，操作行程控制在150mm范围内，操作人员扳动操纵杆即可带动滑阀位移，改变蒸汽进入汽缸的顺序，进而改变活塞的运动方向，带动桨轮实现反向转动。活塞与连杆的连接部位采用铜套衬套结构，可承受长期往复运动的磨损，日常维护时仅需定期加注润滑脂即可保证传动顺畅，桨轮的传动齿轮组采用闭式防护结构，避免航行时水花溅入齿轮啮合面造成锈蚀，齿轮模数匹配双缸输出的扭矩特性，可在锅炉额定蒸汽压力下稳定输出额定转速，带动桨叶拨水产生推力。整套结构的设计充分考虑了船舶动力舱的狭小安装空间，将蒸汽控制阀、传动连杆、反向操纵机构全部集成在同一机架上，安装时仅需对接蒸汽进汽管路、排汽管路，固定底座螺栓即可完成整机装配，无需现场进行复杂的管路配装调整，适配小型船舶制造厂的快速装配需求。在实际运行场景中，该结构可在锅炉输出稳定蒸汽压力的工况下，实现3秒内的进退换向操作，相比单缸蒸汽机的换向结构，双缸布局可保证换向过程中动力输出无中断，避免船舶在换向时出现动力停滞的问题，尤其适合在狭窄航道内的船舶频繁避让、靠离码头的操作场景，桨轮的叶片角度经过优化，可在低转速下获得足够的推力，降低船舶低速航行时的蒸汽消耗。
