多列组合式电机控制柜体结构设计

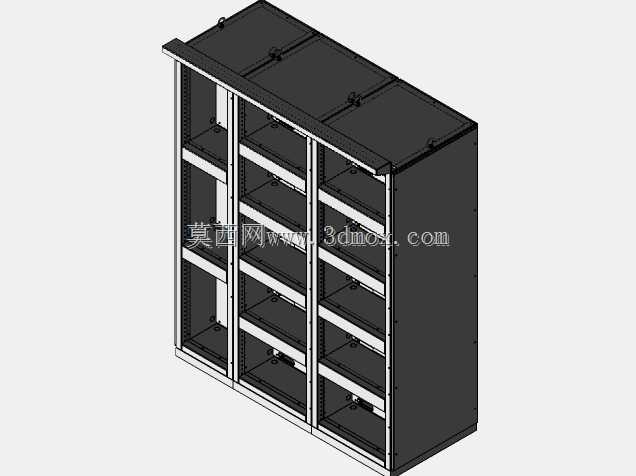

这款多列组合式MCC柜体结构，主要面向工业厂房低压配电场景下的电机集中控制需求，常见于生产线配电间、车间动力站、大型设备配套电控区域，用来承载电机回路的保护、控制、信号采集元器件，实现多台低压电机的启停管控、过载保护、状态反馈集中排布。从结构设计逻辑来看，整体采用三列并排的拼装式框架结构，单列柜体内部设置多层安装隔室，每个隔室对应独立的电机控制回路安装空间，层间预留标准化的元器件安装梁位置，适配不同规格的塑壳断路器、接触器、热继电器以及二次接线端子排的安装固定，隔室之间设置分隔结构，避免单回路故障时的电弧波及相邻回路，提升柜体运行的安全冗余。柜体顶部预留整排的吊装挂点，满足车间内整体吊装就位的施工需求，顶部同时预留母线桥安装的对接边界，方便多台柜体并柜时的主母线连通，无需额外现场改制顶部结构。柜体侧面采用整板式封闭结构，拼接边预留统一的并柜连接孔位，孔位间距按照行业通用的并柜标准设置，现场拼装时无需重新配钻，可直接通过标准紧固件完成多台柜体的刚性连接，保证整排柜体的安装平整度与结构强度。柜体正面预留前门安装的配合边界，当前展示的结构不含前门组件，每个隔室对应独立的小门安装位，可单独配置回路操作小门与观察窗，方便运维人员单独操作单台电机回路，无需打开整列柜门，降低运维时的触电风险。从安装边界来看，柜体底部预留标准化的基础安装孔，适配车间常用的槽钢基础安装尺寸，底部同时预留电缆进线的开孔区域，可根据现场进线方向灵活调整开孔位置，满足上进线、下进线两种不同的布线需求。框架型材采用通用的电控柜弯折型材，折弯处设置加强筋结构，在保证柜体整体承重能力的前提下，尽可能降低柜体自重，减少运输与安装过程中的吊装负载。每个隔室内部预留二次走线的线槽安装空间，强弱电走线区域做了物理分隔设计，避免动力线缆对二次控制信号产生电磁干扰，保证控制回路的信号稳定性。柜体的层板安装位采用可调节设计，可根据内部安装元器件的尺寸大小灵活调整层间距，适配不同功率等级电机回路的元器件安装需求，无需对柜体框架做二次切割改制，提升柜体的场景适配能力。
