汽车用燃烧室储气罐结构设计

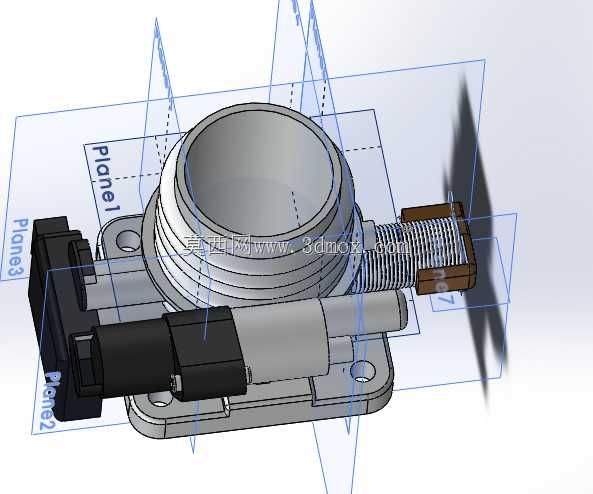

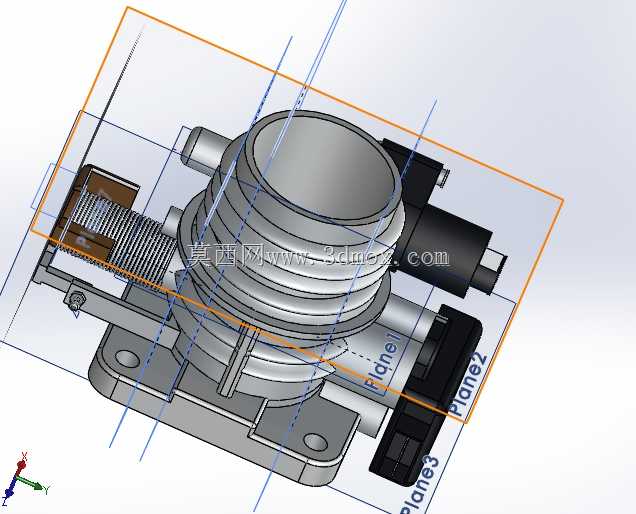

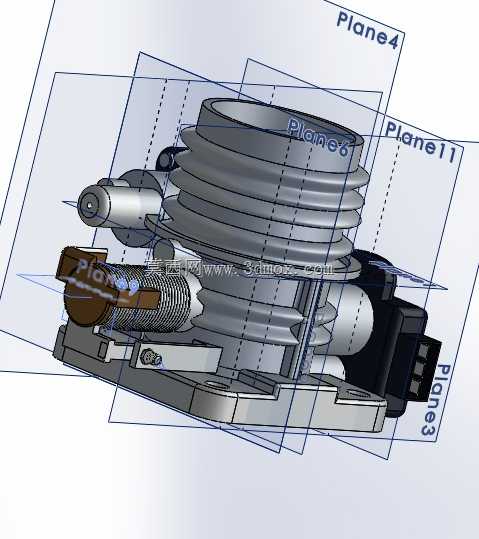

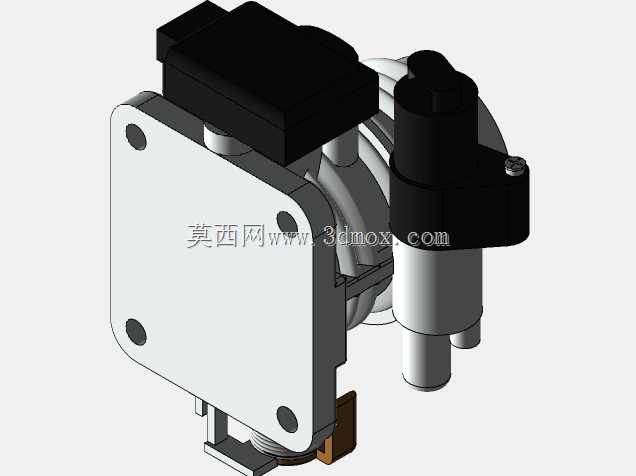

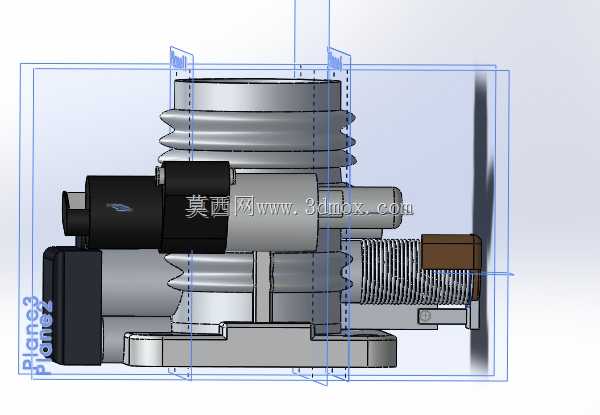

在商用车与乘用车辆的动力供给、辅助气动系统布局中，这类集成式腔体部件承担着介质暂存、流道衔接的核心作用，既可以作为燃烧系统的前置稳压腔体，匀化进气脉动、保障空燃混合前的气流稳定性，也可作为车载气动回路的小型储气单元，为刹车辅助、真空助力等子系统提供稳定的压力容腔。从结构设计逻辑来看，该部件采用法兰基座集成布局，底部带安装孔的平板基座直接承担整体固定功能，安装孔位的孔距、孔径匹配整车对应安装位的螺栓规格，安装面平面度公差控制在0.1mm以内，避免安装后出现密封面翘曲导致的介质泄漏问题。主体腔体采用阶梯式回转结构，大口径端为介质进出的主接口，外壁设置的多道环形密封槽可适配O型圈或金属密封环，对接上游管路时可耐受1.2MPa以内的工作压力，不会出现接口脱开、密封失效的问题。侧置的柱状阀组集成结构是该部件的设计亮点，没有采用外接阀件的分体布局，而是将阀芯安装位、调节螺杆导向结构直接与腔体本体铸为一体，既减少了外接管路的接头数量、降低泄漏点风险，也大幅压缩了部件整体占用空间，适配发动机舱内紧凑的布置边界。侧方伸出的螺纹调节杆采用细牙螺纹设计，螺距0.75mm，可实现阀组开度的微米级微调，调节到位后可通过端部的锁紧结构固定位置，避免车辆运行过程中振动导致的参数漂移。建模过程中优先考虑了加工工艺的可行性，主体腔体的拔模斜度设置为1.5°，适配压铸或低压铸造的成型要求，所有棱边均做R0.5-R2的圆角过渡，既避免应力集中导致的腔体开裂，也减少加工过程中的刀具崩损风险。安装边界方面，部件整体外轮廓在三个轴向的尺寸均做了限位设计，最大宽度不超过120mm，总高度控制在90mm以内，可在不干涉周边线束、管路布局的前提下完成装配，基座上的定位销孔可实现装配时的快速对位，减少总装工位的调整时间。流道内壁的粗糙度要求控制在Ra1.6以内，减少介质流动时的沿程阻力，避免腔体内部出现紊流导致的压力波动，影响下游系统的工作稳定性。
