nbd纳米雾网支撑结构三维设计

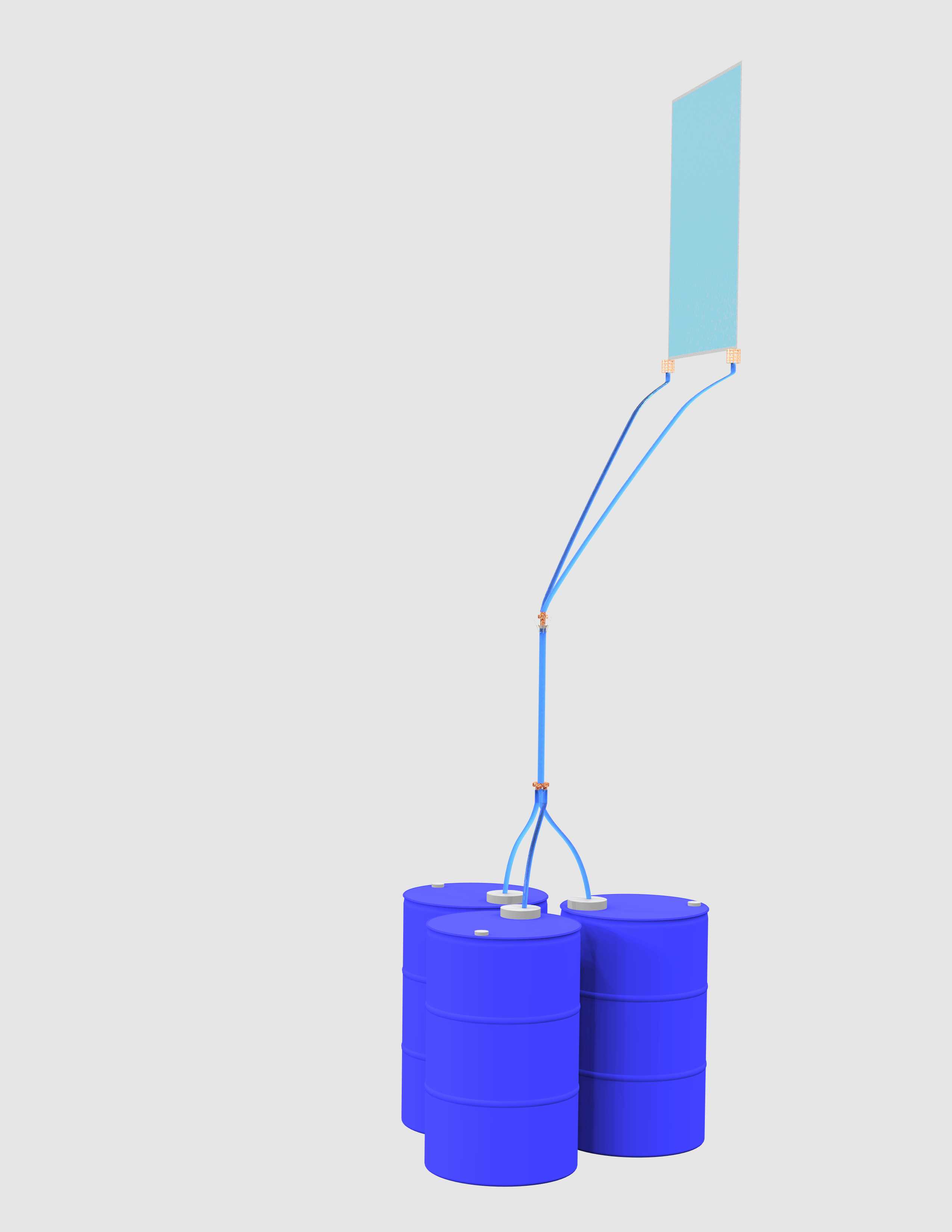

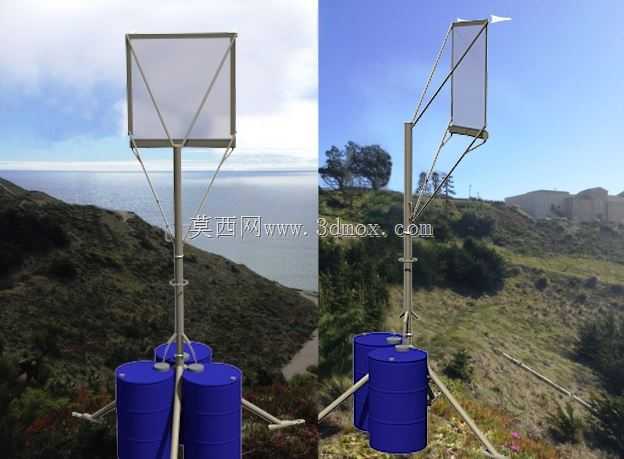

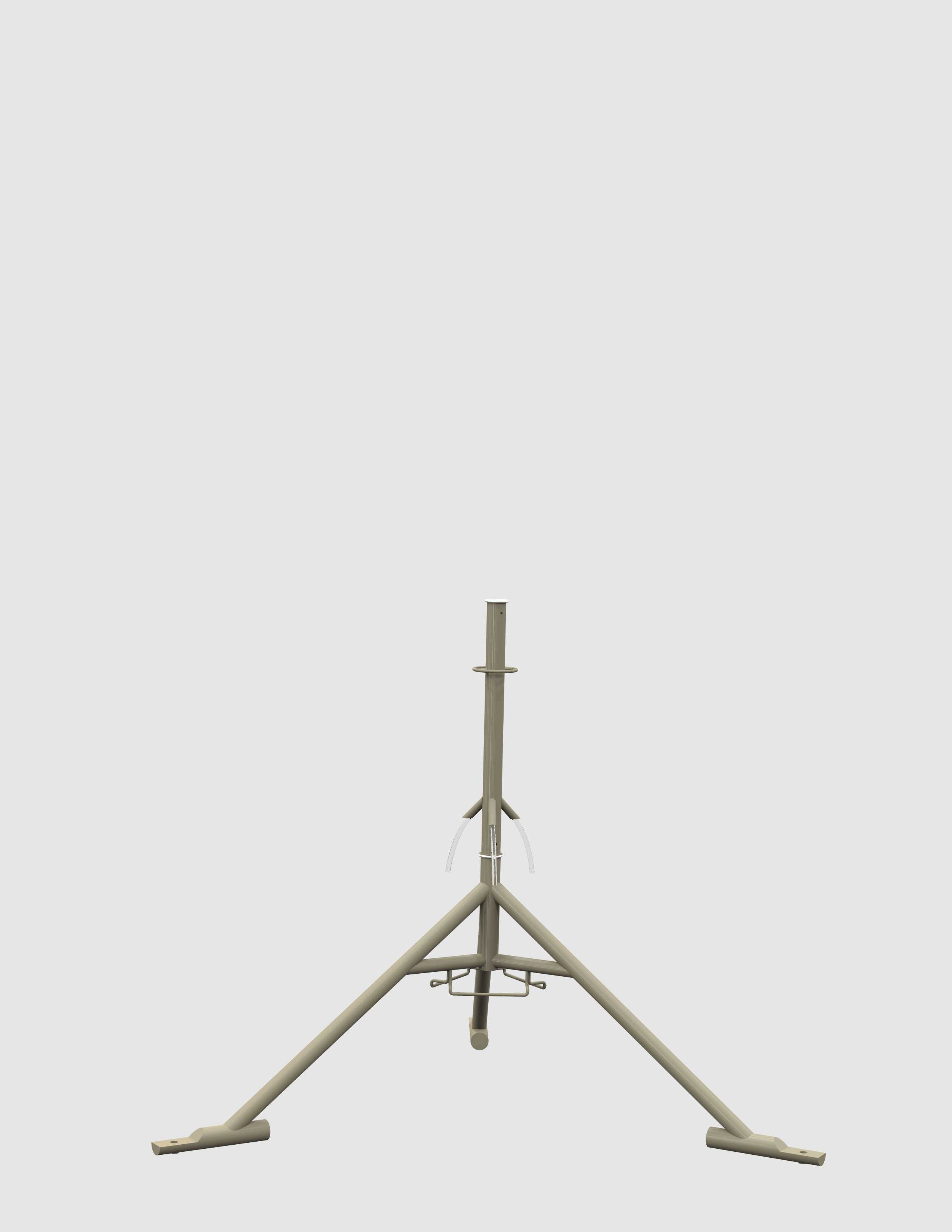

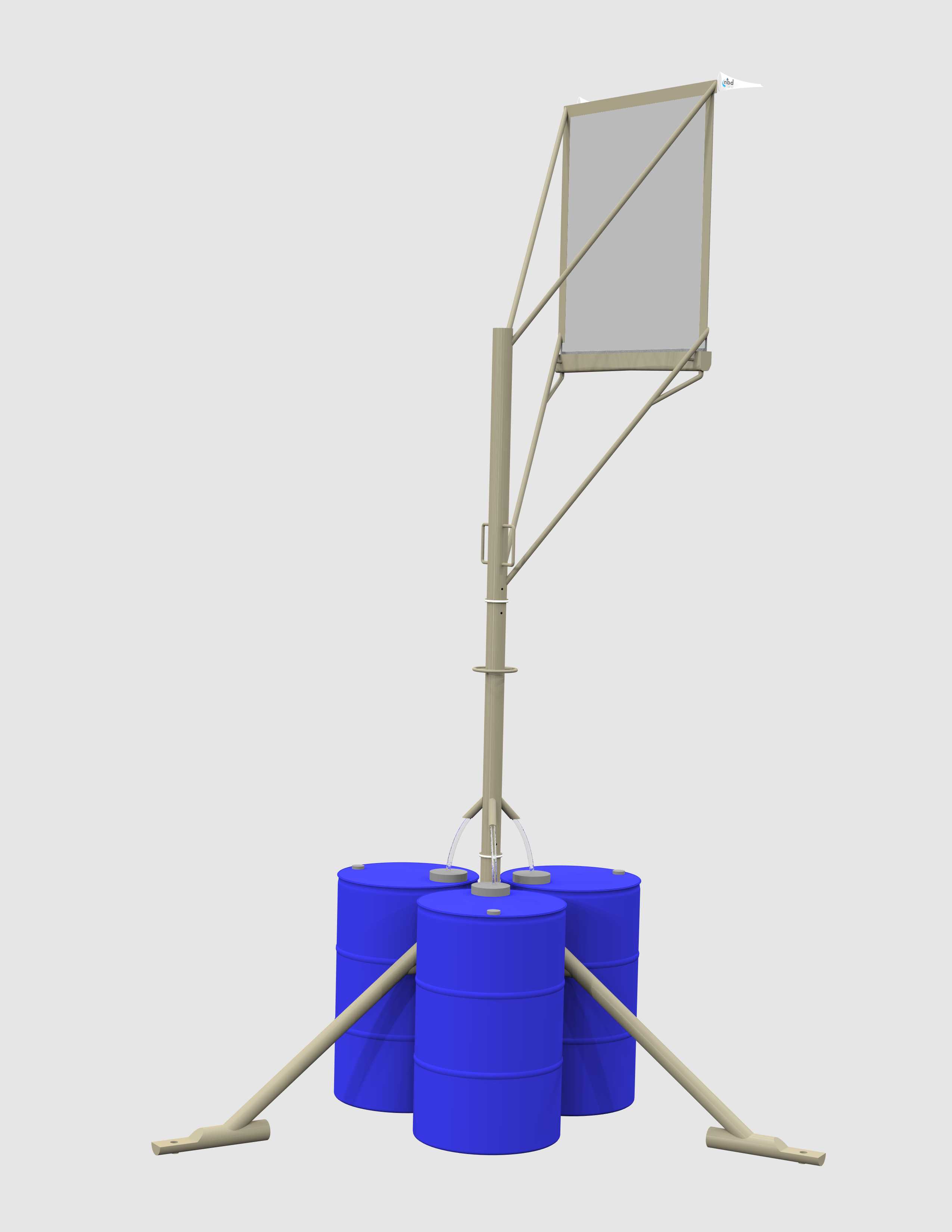

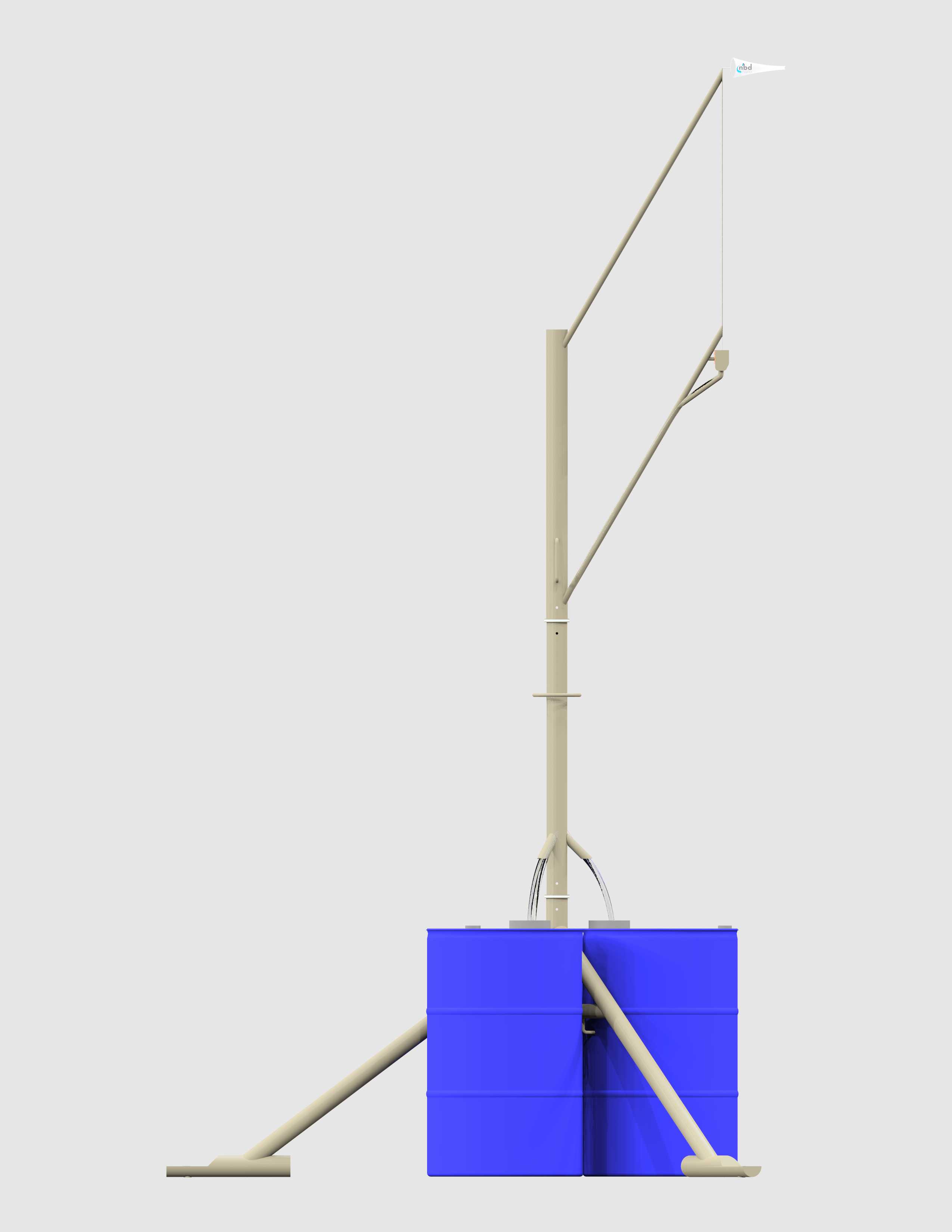

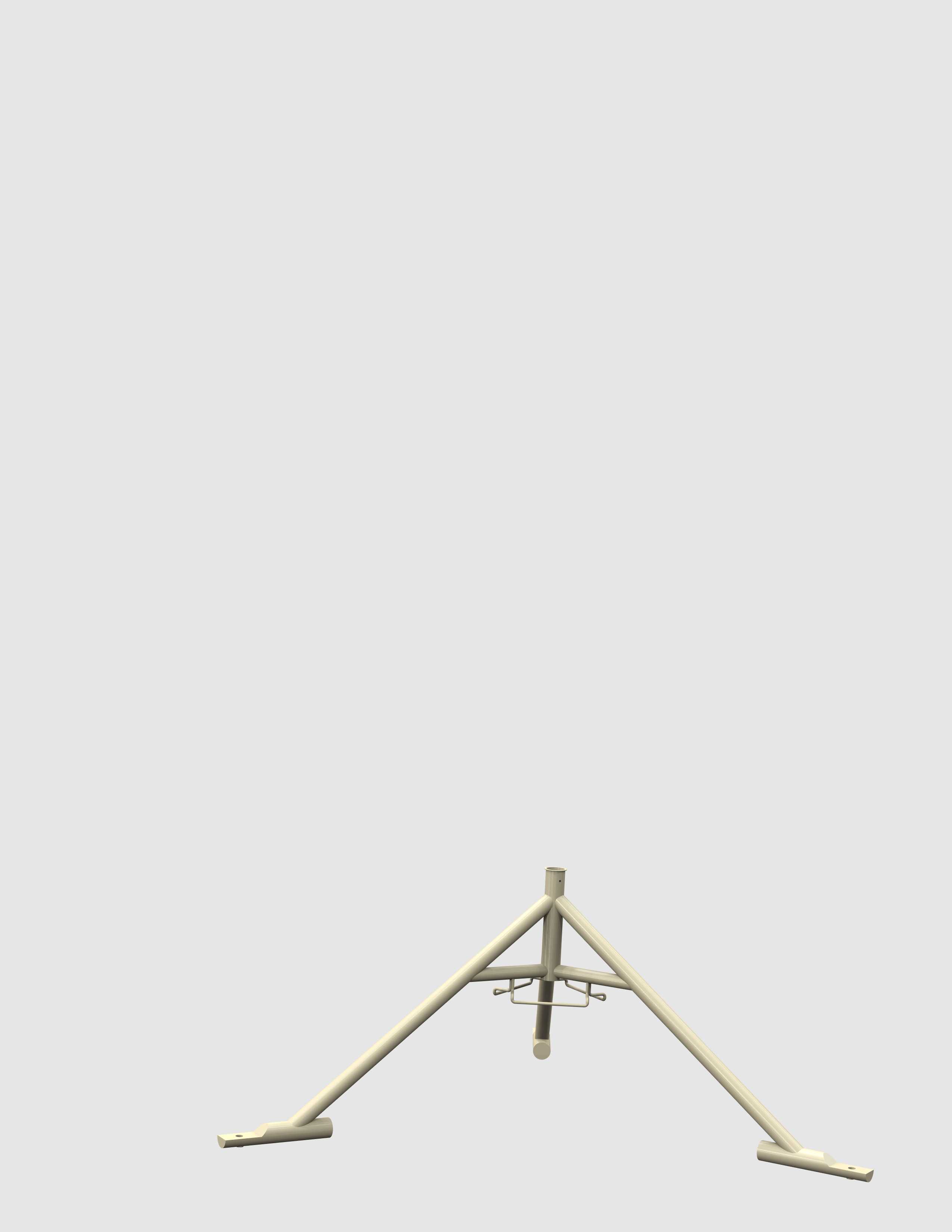

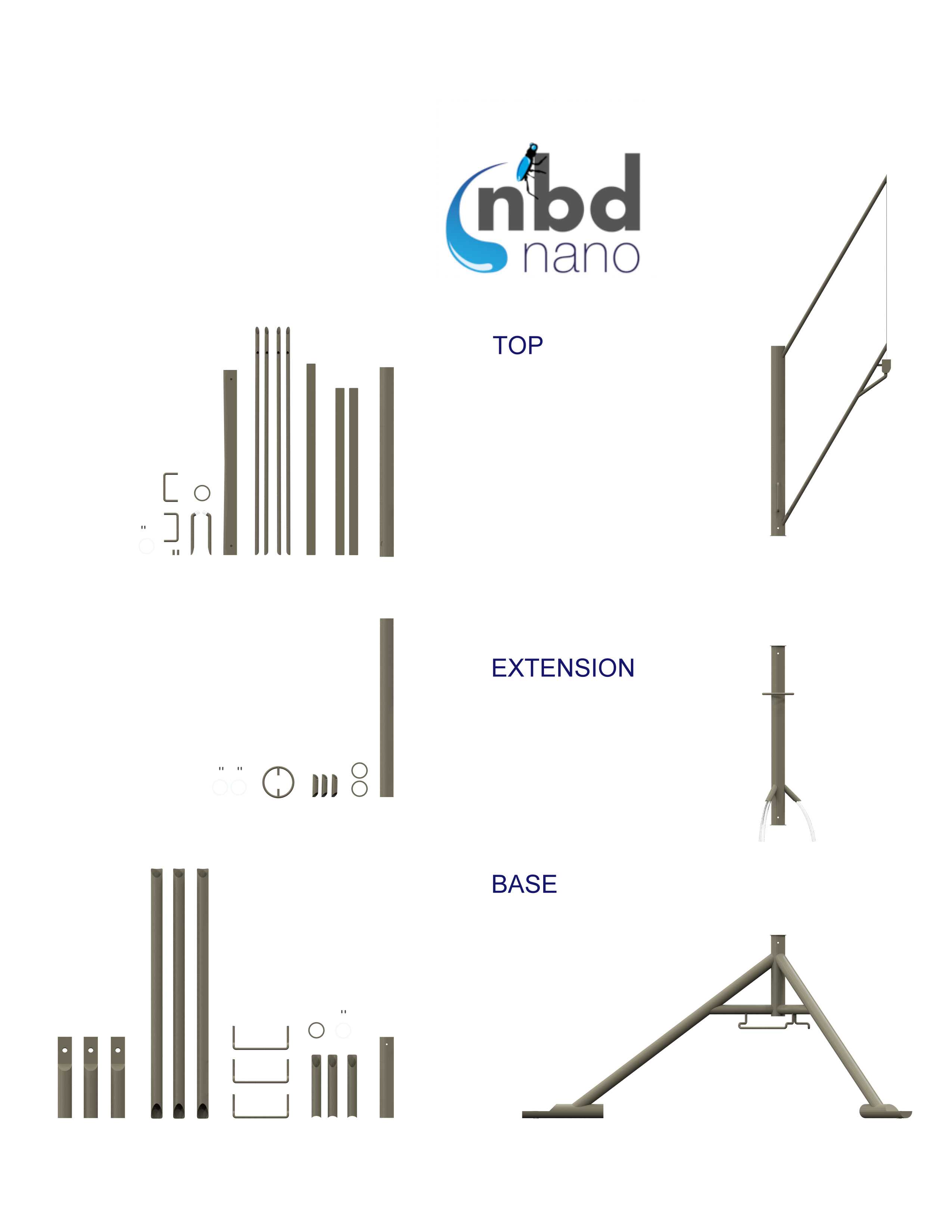

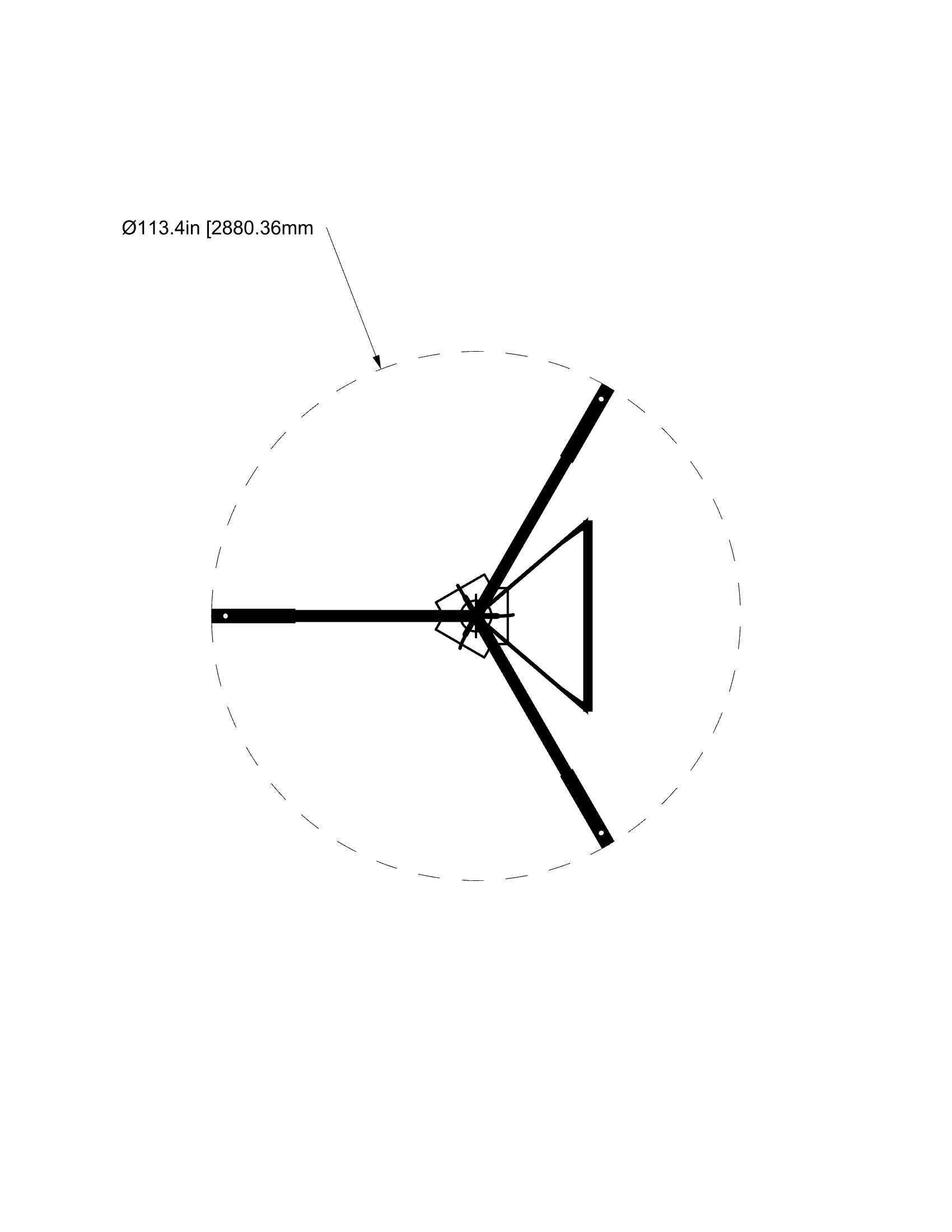

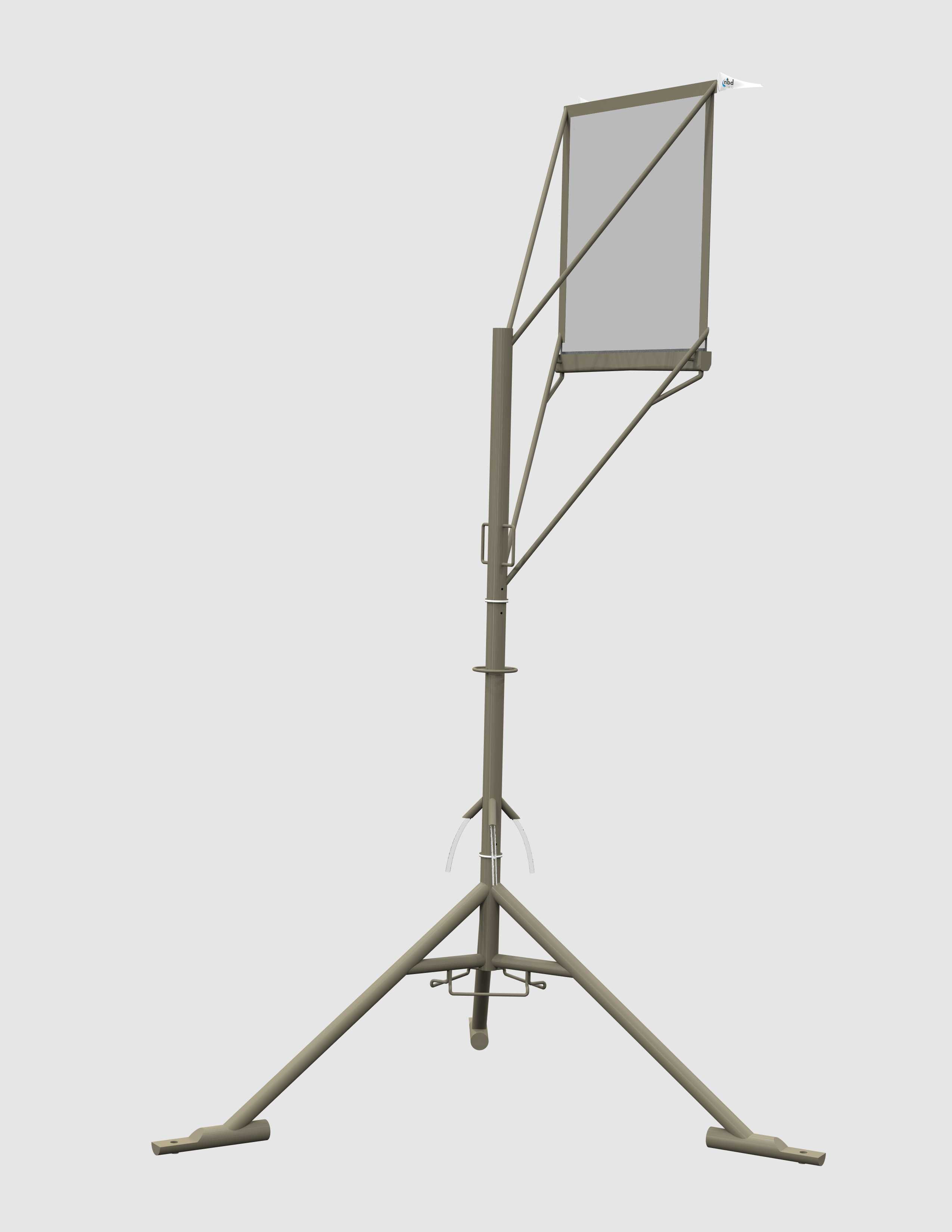

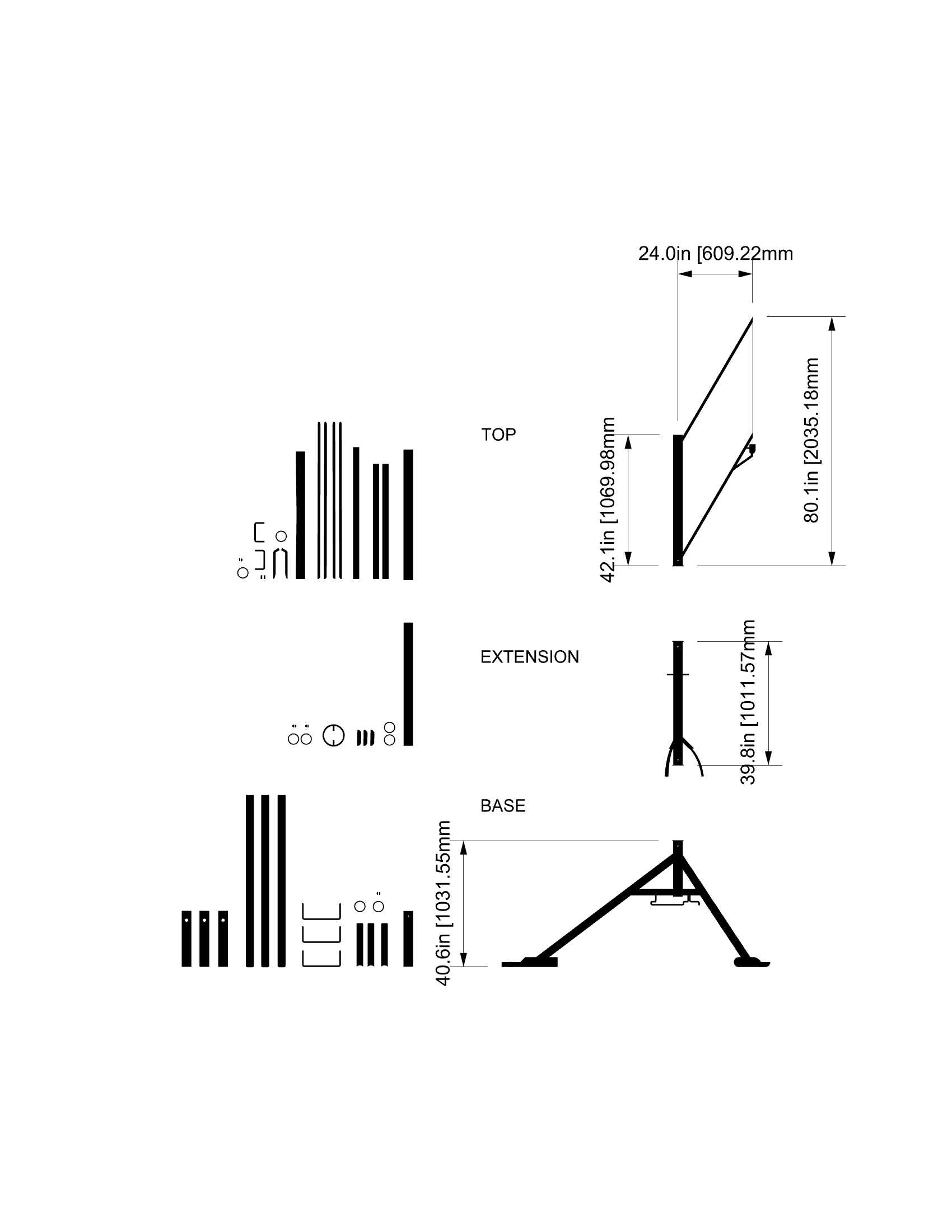

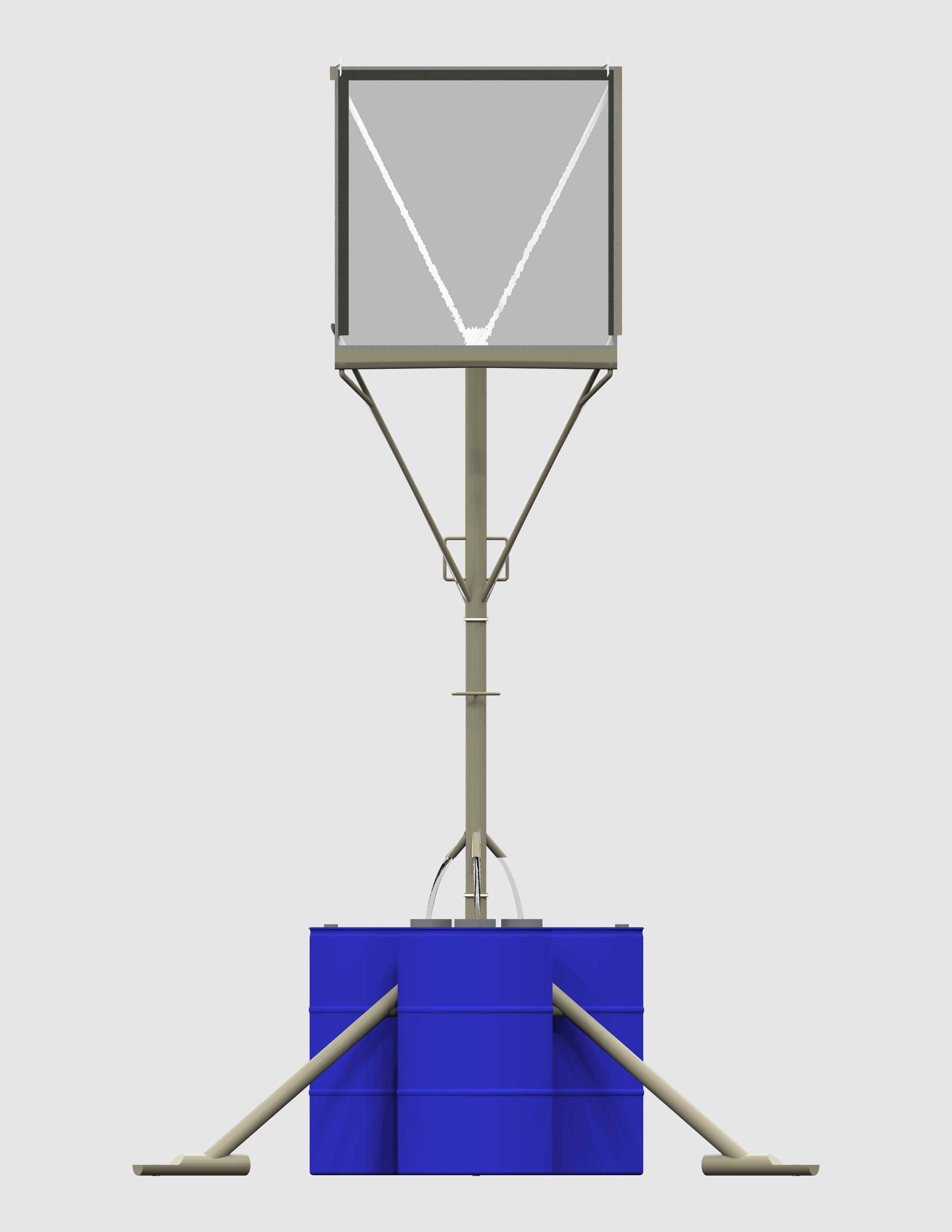

这套结构主要服务于户外气溶胶采样、微雾拦截类作业场景，在农林病虫害监测、大气微颗粒采集、局部区域雾滴沉降管控等场景中，作为纳米雾网的承载支撑部件使用，能够在开阔野外、试验田块、临时监测点位快速完成架设，为雾网提供稳定的张紧固定界面，避免网面受气流扰动出现大幅晃动影响采样或拦截效果。从结构拆分逻辑来看，整套部件采用模块化分段设计，分为底座支撑段、中间延长接杆段、顶部网面固定段三个核心部分，各段之间采用同轴插接配合的连接方式，接口处设置定位销孔与防滑卡槽，不需要额外专用工具即可完成组装，单人即可在数分钟内完成整套设备的架设与撤收，适配临时点位快速转场的作业需求。底座部分采用三腿斜撑式三脚架结构，三条支腿采用等长薄壁金属杆件，展开后支腿与中心竖杆呈固定夹角，支腿末端设置平底支撑脚，接触地面时不会出现下陷卡滞，在平整硬化地面、松软泥土地面都能保持稳定支撑，中心竖杆底部设置快拆锁紧结构，支腿展开角度到位后自动锁止，不需要额外拧动紧固件即可完成底座固定。中间延长段配置多根不同长度的标准接杆，可根据作业所需的网面架设高度灵活组合接杆数量，接杆之间采用统一规格的插接接口，任意接杆都可互换拼接，能够覆盖从1米到3米区间的常用架设高度需求，接杆表面做阳极氧化处理，耐受户外雨淋、日晒的腐蚀环境，长期户外放置不会出现锈蚀掉漆问题。顶部网面固定段设置斜向张紧杆与网面挂钩，竖杆顶端预留网面安装孔位，斜向撑杆可将雾网上边缘向外撑开，保证网面保持平整张紧状态，不会因为网面自身重力出现中部下垂，张紧角度可根据网面幅宽小幅调整，适配不同尺寸规格的纳米雾网安装。整套结构的安装边界预留充足，底座展开最大直径约1.2米，收拢后所有杆件可收纳为长度不超过0.8米的捆状，方便放入便携工具包转运，各部件之间没有易脱落的小尺寸零散零件，避免野外作业时出现零件遗失导致设备无法组装的问题，杆件壁厚经过受力校核，在6级阵风环境下不会出现杆件弯曲变形，网面固定点的承重冗余达到额定负载的2.5倍，能够保证网面挂满雾滴或附着采样颗粒时依然保持结构稳定。
