双孔位工业控制按钮盒结构设计

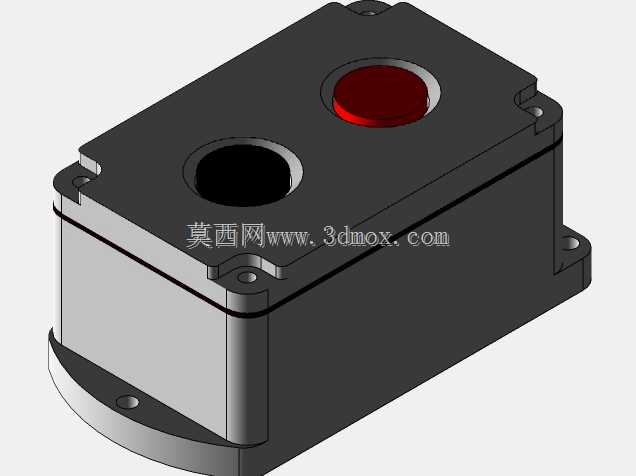

这款双孔位按钮操作盒，主要面向工业现场的分布式控制场景设计，常见应用在生产线旁的手动操作工位、小型设备的本地启停控制端、输送线的急停与复位点位，也可作为检修区域的临时操作载体，适配低压电控回路的现场指令输入需求。从结构设计逻辑来看，壳体采用上下扣合的拼接形式，上盖预留两个标准22mm安装孔位，其中一个孔位已装配红色凸头按钮，另一孔位留空可根据实际需求选配按钮、指示灯或者选择开关，孔位周边做了下沉台阶设计，既可以给按钮法兰提供安装定位面，也能避免按钮安装后突出过高，减少现场磕碰导致的按钮损坏概率。壳体底部带有弧形过渡的安装耳，耳座上预留沉头安装孔，安装时可直接通过螺栓固定在设备机架、墙面或者操作支架上，沉孔设计可以让螺栓头完全沉入耳座内，不会突出表面剐蹭操作人员衣物或者线缆。上下壳体的合缝处做了止口结构，扣合后可以形成简单的挡尘隔隙，适配普通室内工业环境的防护需求，不需要额外打胶就能阻挡大部分浮尘进入壳体内部，壳体边角全部做了圆角过渡，没有尖锐棱角，避免现场操作时划伤人员。设计时充分考虑了内部走线空间，壳体内腔预留了足够的接线端子排布位置，两个安装孔的中心距经过合理排布，既不会因为孔距过近导致按钮接线时互相干涉，也不会因为孔距过大造成整体壳体尺寸冗余浪费材料。安装边界方面，壳体整体为长方体带底部安装耳的结构，安装时只需要在固定面按照耳座孔位打两个对应安装孔即可，不需要额外定制安装支架，适配绝大多数现场的快速安装需求，壳体侧面预留了线缆进线的敲落孔位置，使用时可以根据走线方向敲开对应位置的孔位穿入线缆，不需要额外开孔加工。从实际使用角度出发，这种按钮盒的结构强度足够承受日常操作的按压力度，上盖的厚度经过合理设计，频繁按动按钮也不会出现上盖变形的情况，黑色的壳体材质耐油污耐剐蹭，在车间多尘多油污的环境下长期使用也不会轻易出现表面老化变色的问题。
