带绝缘支架的木质冷管夹紧固定构件

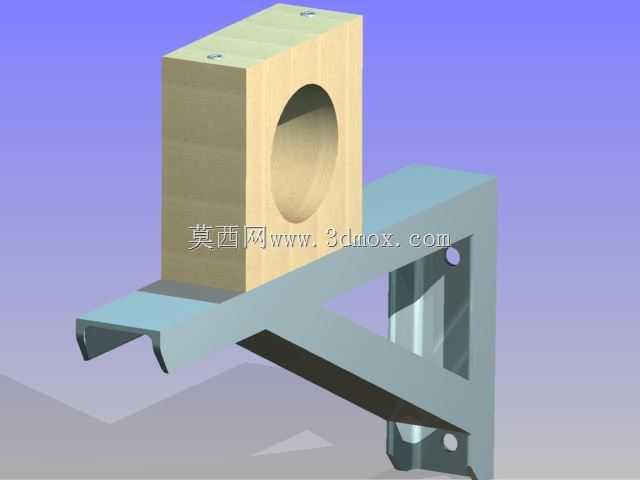

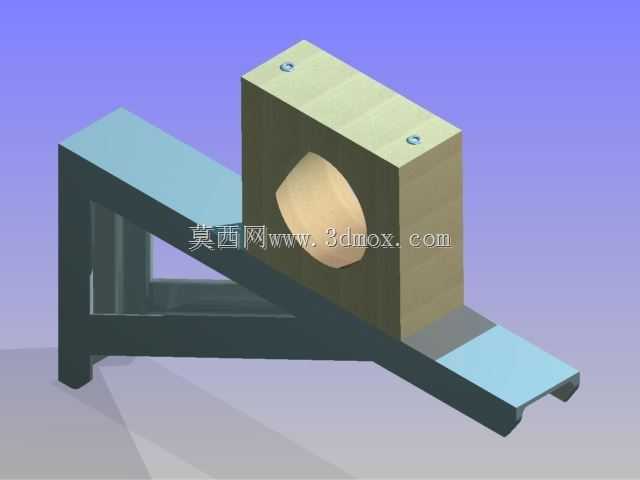

在低温管路布设的现场作业场景中，这类带绝缘支架的夹紧构件主要承担冷管的位置固定与绝缘隔振作用，常见于小型制冷试验台、实验室低温流体输送回路、低温介质分装工位的管路排布环节，区别于常规金属管夹，其木质主体的低导热特性可减少冷量沿固定件的传递损耗，同时自带的绝缘支架能切断管路与安装基面之间的静电传导路径，避免低温工况下静电累积带来的安全隐患。构件整体分为两个核心功能段，上方的木质夹紧块开有贯通圆孔，圆孔内径匹配对应规格冷管的外径，夹紧块顶面预留两个沉头安装孔，可通过紧固件实现对穿入圆孔冷管的抱紧锁紧，木质块的接触面可根据冷管外壁材质做适配打磨，避免硬接触划伤冷管外壁的保温层或金属管壁。下方的支撑段采用三角斜撑结构，水平安装边预留两个固定孔位，可直接通过螺栓固定在设备机架、墙面预埋板或者操作台的安装基面上，斜向的加强筋将上方夹紧块承受的管路载荷均匀传递到安装基面，避免长期受管路振动、冷缩应力影响出现固定松动。设计阶段优先考虑了安装边界的适配性，整体支撑臂的外伸长度控制在常规管路离墙安装的安全距离范围内，不会与相邻布设的其他管路、阀体产生空间干涉，木质夹紧块的厚度满足冷管抱紧所需的接触面积要求，不会因夹持力过大造成冷管变形，也不会因接触面积不足导致固定不稳。三角支撑的结构形式在保证整体结构刚度的前提下，尽可能减少了材料用量，同时斜撑的镂空设计可减少冷桥效应的传导面积，进一步降低冷量损耗。实际安装时，可先将下方支撑段固定在预设安装位，再将冷管穿入上方木质块的圆孔，调整好管路的轴向位置与水平度后，拧紧紧固件完成固定，无需额外焊接或者复杂的适配加工，适配现场快速装配的作业需求。木质构件本身的阻尼特性可吸收冷管内流体流动产生的小幅振动，降低管路振动传递到安装基面产生的噪音，绝缘支架部分的结构设计预留了足够的爬电距离，满足低压回路的绝缘防护要求，在小型制冷设备的管路改造、实验室临时低温回路搭建场景中，这类构件可直接替换常规金属管夹，兼顾固定、隔冷、绝缘三重作用，减少额外加装绝缘垫片、隔冷垫层的工序，提升现场装配效率。
