直插式SIP4封装低倍数电源模块结构

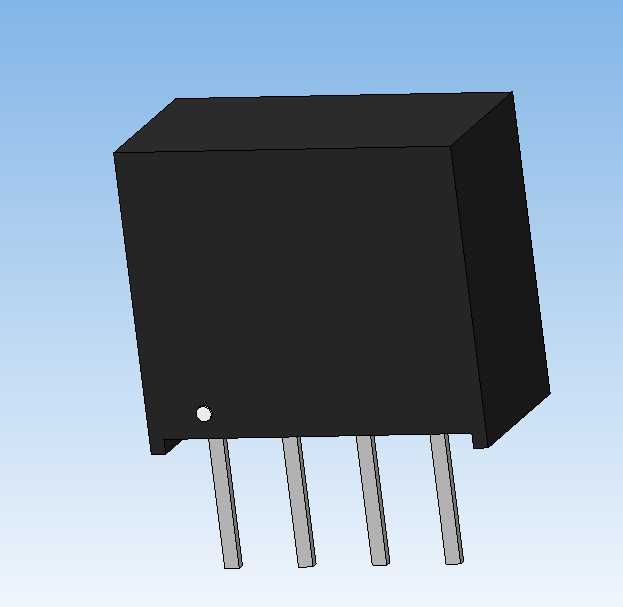

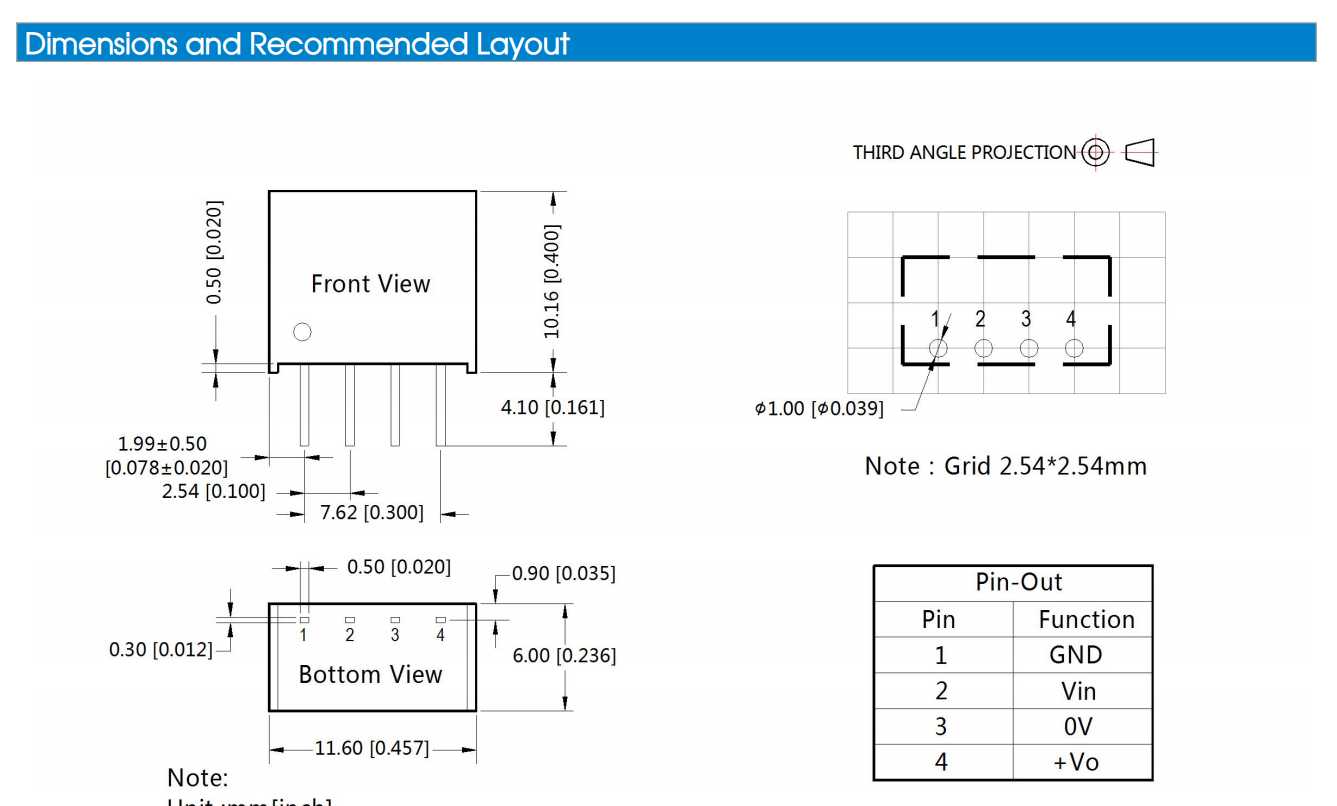

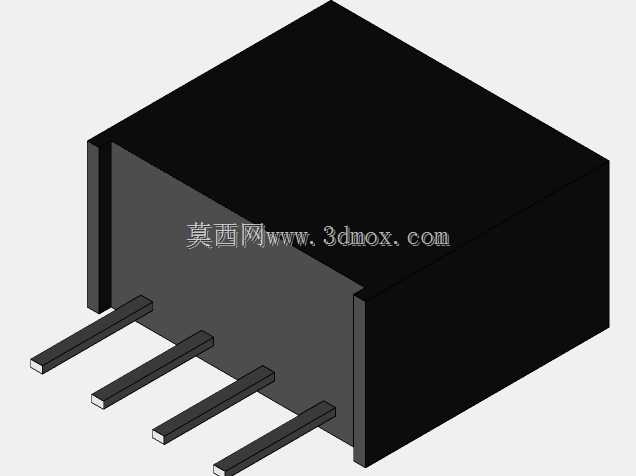

在板级电路的三维布局设计工作中，直插封装的小体积电源模块是工控板卡、传感采集前端、小型嵌入式设备里极为常见的板载器件，这类SIP4封装的低倍数电源模块，核心作用是完成板级直流电压的隔离与幅值转换，给后级的敏感器件、信号处理回路提供稳定的供电输出，避免主回路的电压波动、纹波干扰串入信号链路影响采集或控制精度。做这类器件的三维建模时，首先要把控的是安装边界的尺寸精度，四个直插引脚的间距、引脚伸出本体的长度、引脚直径都要和实际量产器件的规格完全匹配，不然在PCB板的三维干涉检查环节，很容易出现引脚与焊盘对位偏差、器件本体和周边贴片元件高度冲突的问题，很多新手工程师在做板卡装配仿真时踩过这类坑，往往是因为忽略了器件本体底部到PCB板面的安装间隙，导致后续结构评审时才发现元件贴装后和周边的接插件、散热片产生空间干涉。从外形设计来看，这类模块采用黑色塑封本体的结构，本体端面的白色圆点是引脚1的定位标识，这个细节在建模时不能遗漏，硬件工程师在做板级布局评审、生产端做SMT或者手工插件作业时，都要靠这个标识确认器件的安装方向，一旦方向装反，上电后会直接烧毁模块甚至后级电路。四个引脚沿本体长度方向等距排布，引脚采用平直的圆柱结构，没有弯折成型的设计，适配常规的波峰焊或者手工焊接工艺，建模时要注意引脚与本体衔接处的过渡结构，不能出现生硬的直角拼接，要还原实际塑封器件的包胶边缘形态，这样导出的STEP模型在做整机装配的渲染、干涉检查时，才能和真实器件的装配效果保持一致。这类模型主要用于CAD环境下的板卡三维布局验证，不需要还原内部的电路绕组、PCB芯板结构，只需要把外部的装配尺寸、外形轮廓、定位特征做准确即可，在做设备内部的走线空间规划、外壳开孔避让设计时，这类精准的器件模型能帮结构工程师提前排查空间冲突，减少打样后的改模次数。实际选型应用中，这类小体积SIP封装电源模块多用于空间受限的分布式供电场景，比如工业传感器的前端供电、隔离型RS485通讯回路的电源隔离、小型PLC扩展模块的本地电压转换，因为是直插封装，相比贴片封装的同规格模块，抗振动性能更好，更适合在工业现场有一定振动冲击的设备上使用，建模时还原本体的棱角、表面的哑光塑封质感，也能让整机的三维渲染效果更贴近真实成品的状态，方便给客户做方案展示时直观呈现板卡的装配效果。
