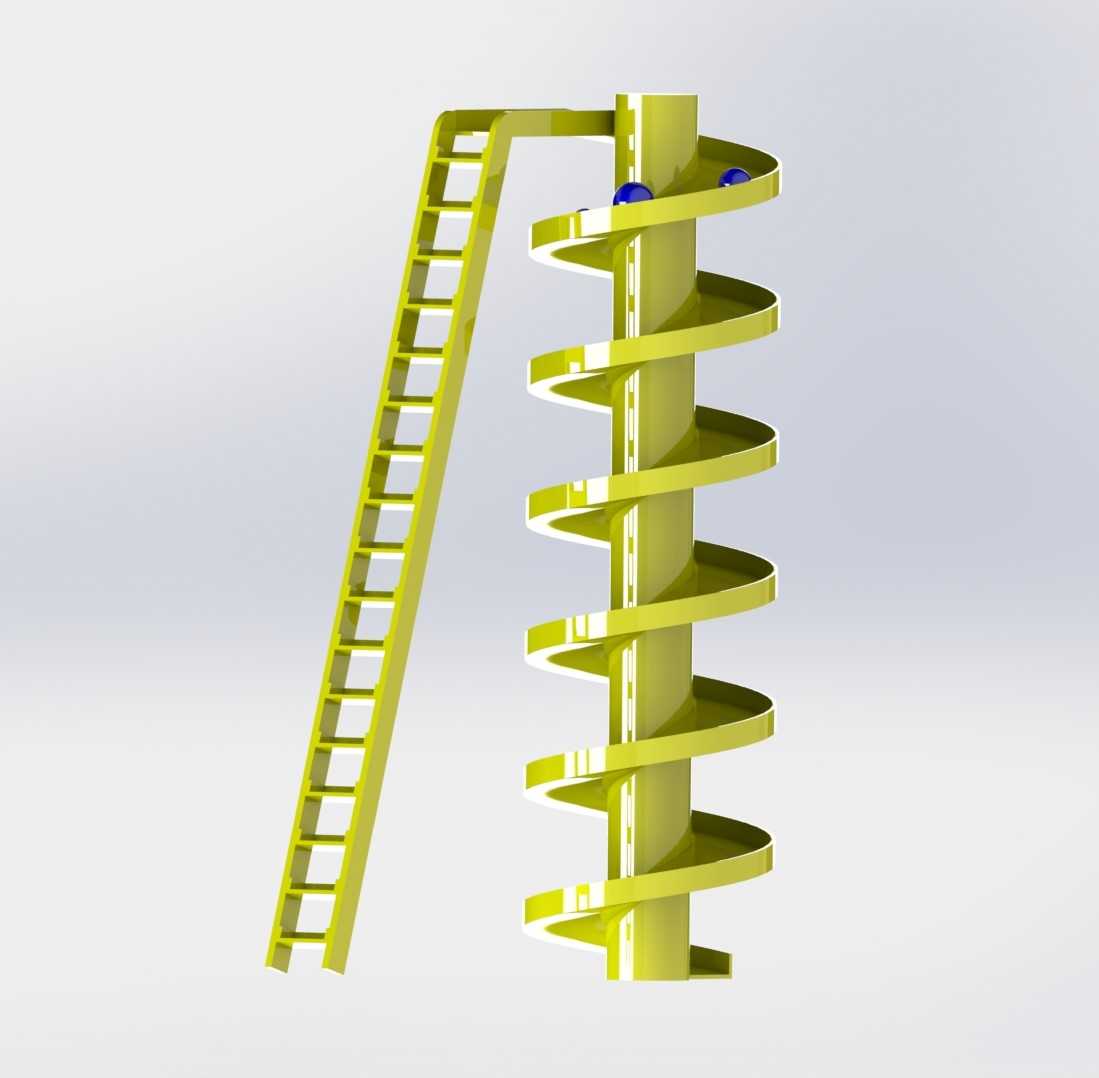

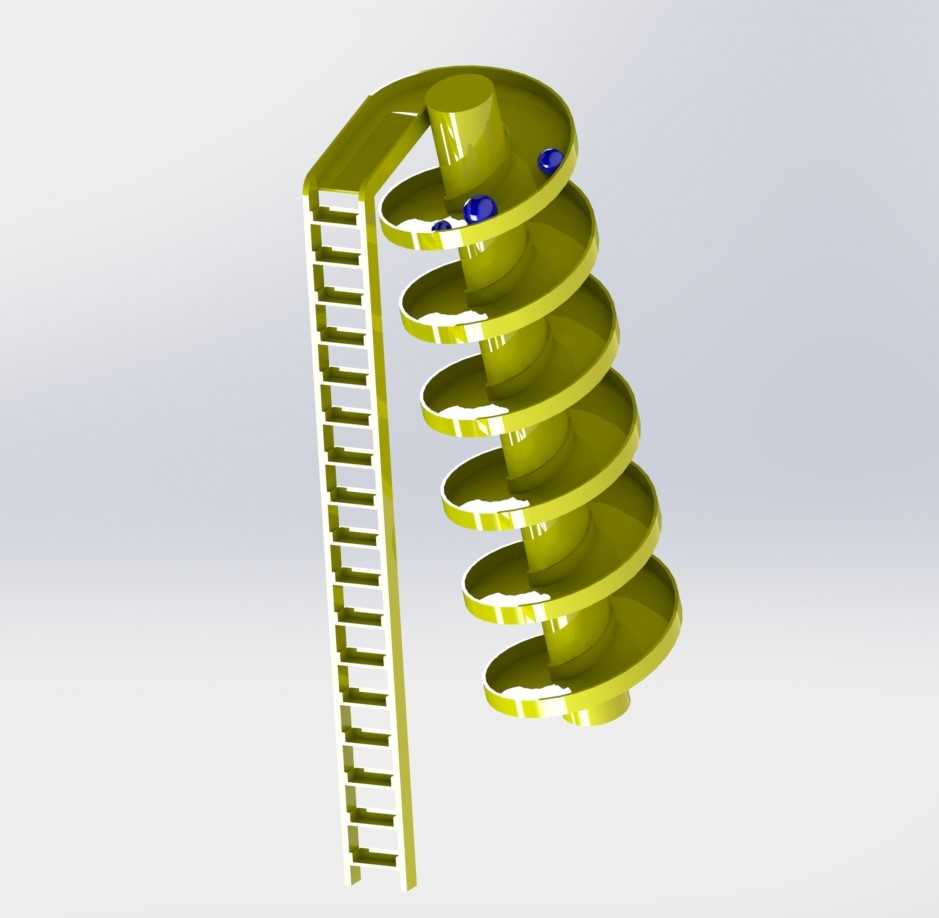

螺旋溜槽配套直梯物料输送结构

这套螺旋溜槽搭配直梯的组合结构，主要应用在多层厂房、仓储物流库区的垂直物料转运场景，针对散状、球状、小型盒装等具备自下滑能力的物料，依靠重力完成从高层到低层的无动力输送，全程无需额外配置动力驱动单元，能大幅降低连续输送场景下的能耗与后期运维成本。

从功能特性来看，螺旋段采用等螺距连续螺旋叶片设计，叶片边缘设置有向上的挡边，可避免物料在下滑过程中因离心力甩出滑道，螺旋中心立柱作为主要承载构件，承担整个螺旋滑道的竖向载荷与侧向偏载，叶片与中心立柱采用满焊连接，保证长期受物料冲击下的结构稳定性。配套的直梯紧邻螺旋溜槽布置，主要供运维人员攀爬至各层进料口位置，完成物料投放、滑道卡滞清理、日常结构检查等作业，直梯踏棍采用等间距布置，两侧设置连续扶手，踏棍表面做防滑处理，适配工业场景下的人员安全攀爬需求。

设计过程中，首先需要根据输送物料的摩擦系数、单块重量确定螺旋滑道的倾斜角度，角度过小会导致物料滞留卡堵，角度过大则会让物料下滑速度过快产生撞击破损，常规工况下螺旋升角控制在物料与滑道板材摩擦角的1.2倍左右即可保证顺畅下滑。外形尺寸上，螺旋段的外径根据单位时间输送量确定，常规中小流量场景下外径控制在800-1200mm区间，中心立柱直径取外径的1/6到1/5，保证螺旋叶片的支撑刚度，直梯宽度控制在600mm左右，踏棍间距保持300mm的标准工业梯具尺寸，直梯与螺旋立柱之间预留150mm左右的安全间隙，避免人员攀爬时与螺旋结构产生干涉。

安装边界方面，整套结构需要在各层楼板位置设置固定支撑点，螺旋立柱底部与地面预埋钢板焊接固定，顶部与上层建筑梁体做拉结固定，直梯同样在各层楼板位置设置附墙支撑，避免整体结构在人员攀爬、物料冲击下产生晃动。螺旋滑道的表面可根据输送物料的特性选择不同材质，输送硬质磨琢性物料时可在叶片表面衬贴耐磨高分子板材，降低滑道磨损速度，输送易碎物料时可在滑道表面粘贴缓冲垫层，减少物料磕碰损伤。实际应用中，这套结构常搭配上层的水平输送线、下层的收集料斗使用，形成连续的垂直输送链路，相比倾斜布置的普通溜槽，螺旋结构占用的平面空间更小，能在有限的厂房柱网间距内完成布置，空间利用率远高于直斜溜槽。
