小型密封铅酸储能供电单元结构设计

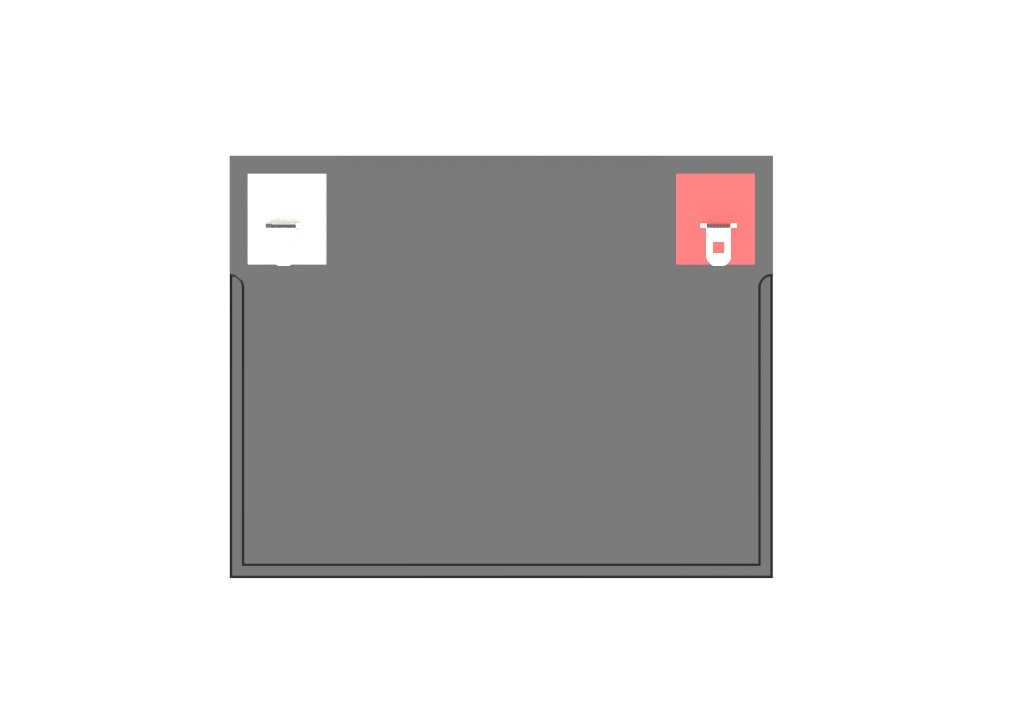

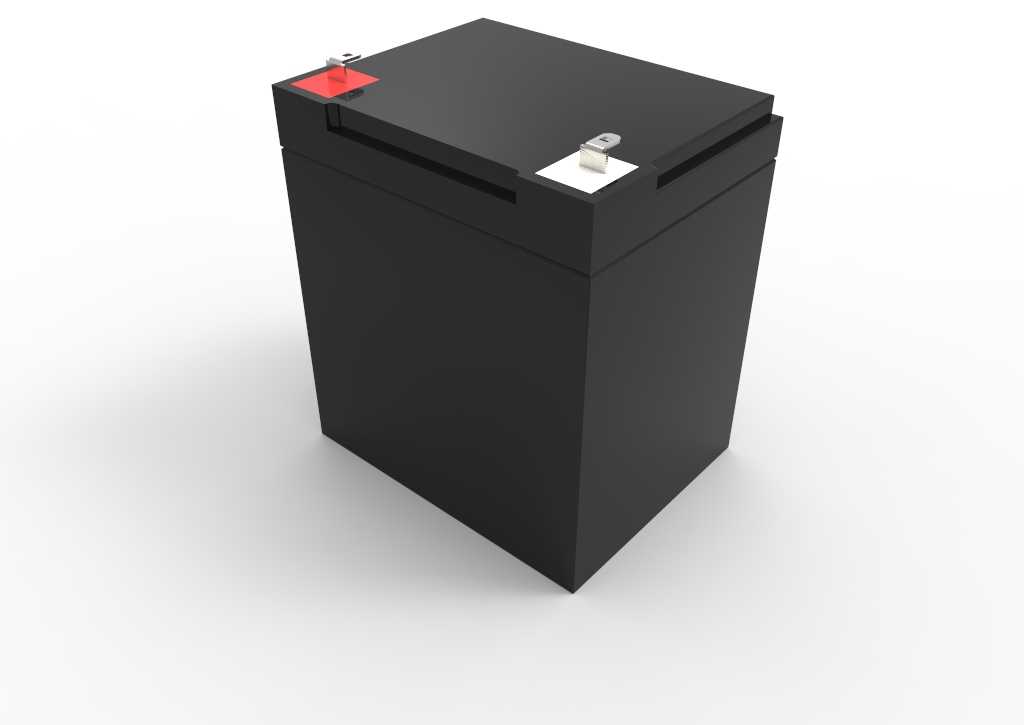

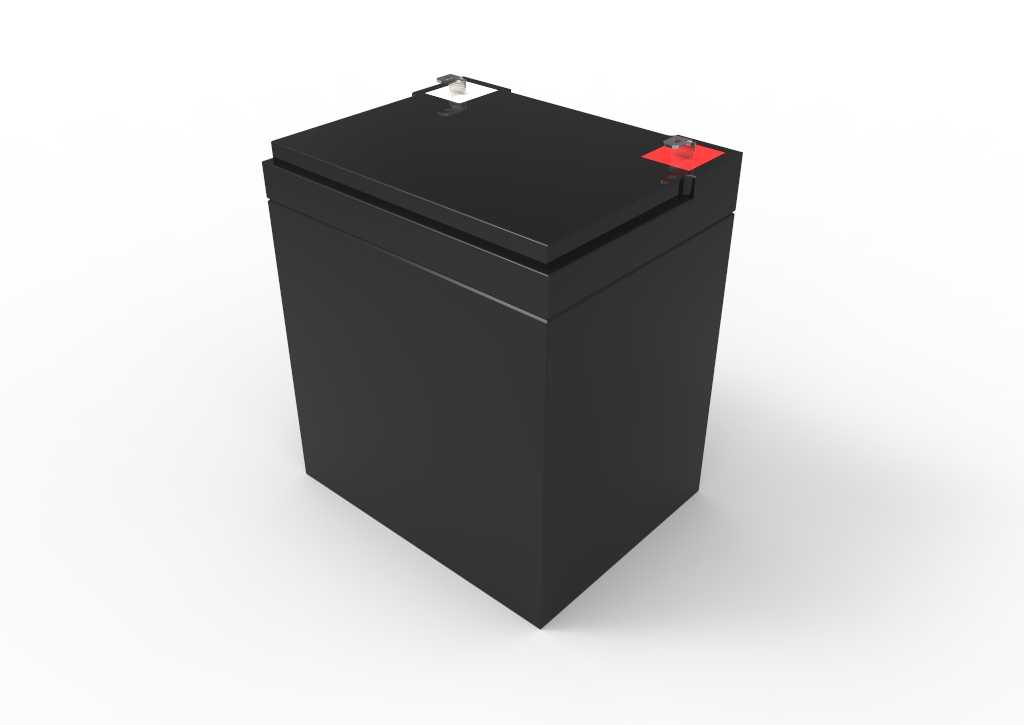

在低压直流后备供电、小型便携储能设备、工控主板掉电保护、户外小型监测装置供电的场景里，这类小容量密封铅酸单元的应用覆盖度非常高，不同于大容量开口式铅酸电堆的运维需求，全密封结构的设计从根源上规避了电解液渗漏、酸雾溢出的问题，不需要定期补液维护，适配安装空间局促、后期运维难以触达的布设场景。从结构设计逻辑来看，整体采用方正立方体壳体，优先考虑堆叠安装与机柜内的空间利用率，壳体侧壁做了微拔模角度，既满足注塑成型的脱模工艺要求，也能在多组并排安装时预留微量形变间隙，避免壳体受热膨胀后出现挤压卡滞。顶部的极柱布局做了错位设计，红色标识的正极端与金属色负极端分置顶面两角，极柱周边做了下沉式凸台结构，一方面可以增加接线端子与壳体顶面的爬电距离，避免表面积灰凝露引发的极间漏电，另一方面凸台可以作为接线时的受力支撑，防止接线扭矩过大导致极柱根部密封失效。顶面预留的内嵌式提手结构，没有额外突出壳体轮廓，不会占用额外安装空间，单人即可完成搬运与就位操作，提手的内嵌槽做了圆角过渡，避免搬运时割伤操作人员。外形尺寸控制在101×90×70毫米的边界内，这个尺寸规格刚好适配标准1U高度机柜内的分层安装空间，也能嵌入多数小型UPS内置电池仓、消防报警主机后备供电仓、电动代步工具的电池容纳槽，安装时不需要额外做结构裁切改造。壳体的合缝位置采用了超声波焊接密封工艺，接缝处做了迷宫式止口结构，即便在高湿度、多粉尘的工业现场布设，也能阻挡外界水汽、粉尘进入壳体内部，适配车间、户外机柜、地下管廊等复杂布设环境。极柱的连接端采用了平板式接线结构，适配OT型冷压端子的压接安装，接线时不需要专用的异形接头，常规电工工具即可完成接线作业，降低现场安装的配件适配成本。在结构建模过程中，壳体壁厚做了均匀化处理，壁厚差控制在0.5毫米以内，避免注塑成型时出现缩痕、翘曲变形，壳体内部的极群容纳腔做了限位筋结构，组装时极群可以直接卡入限位筋定位，不需要额外打胶固定，提升组装效率的同时，也能避免设备运输过程中极群晃动导致的内部极耳断裂。这类小容量铅酸单元的放电特性偏向小电流长时供电，12V5A的容量规格刚好满足多数低功耗工控设备1-2小时的后备供电需求，不会出现容量冗余过大导致的成本浪费，也不会因为容量不足无法满足掉电后的安全停机、数据存储供电要求。
