太阳能跟踪系统俯仰调节高度叉结构

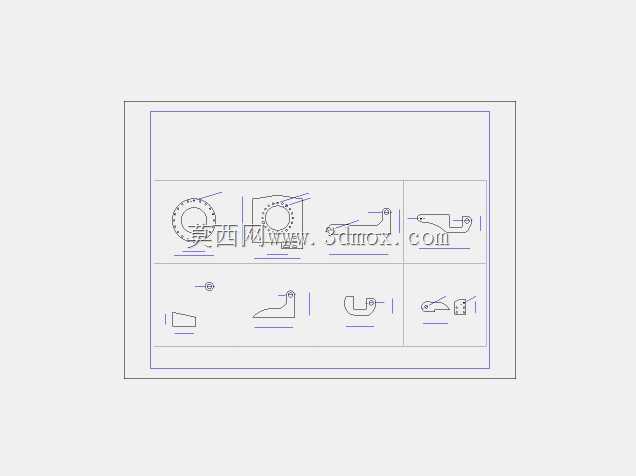

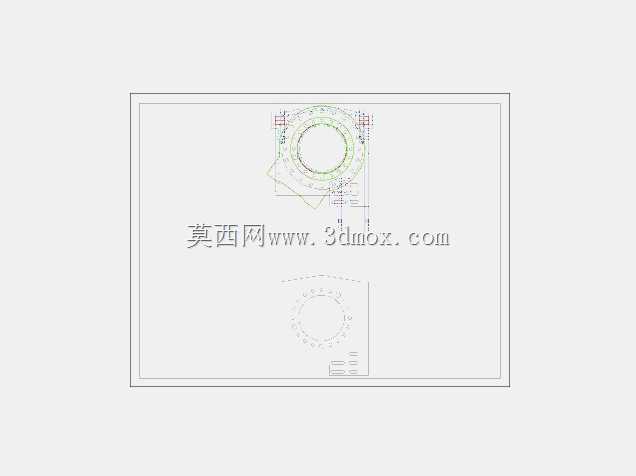

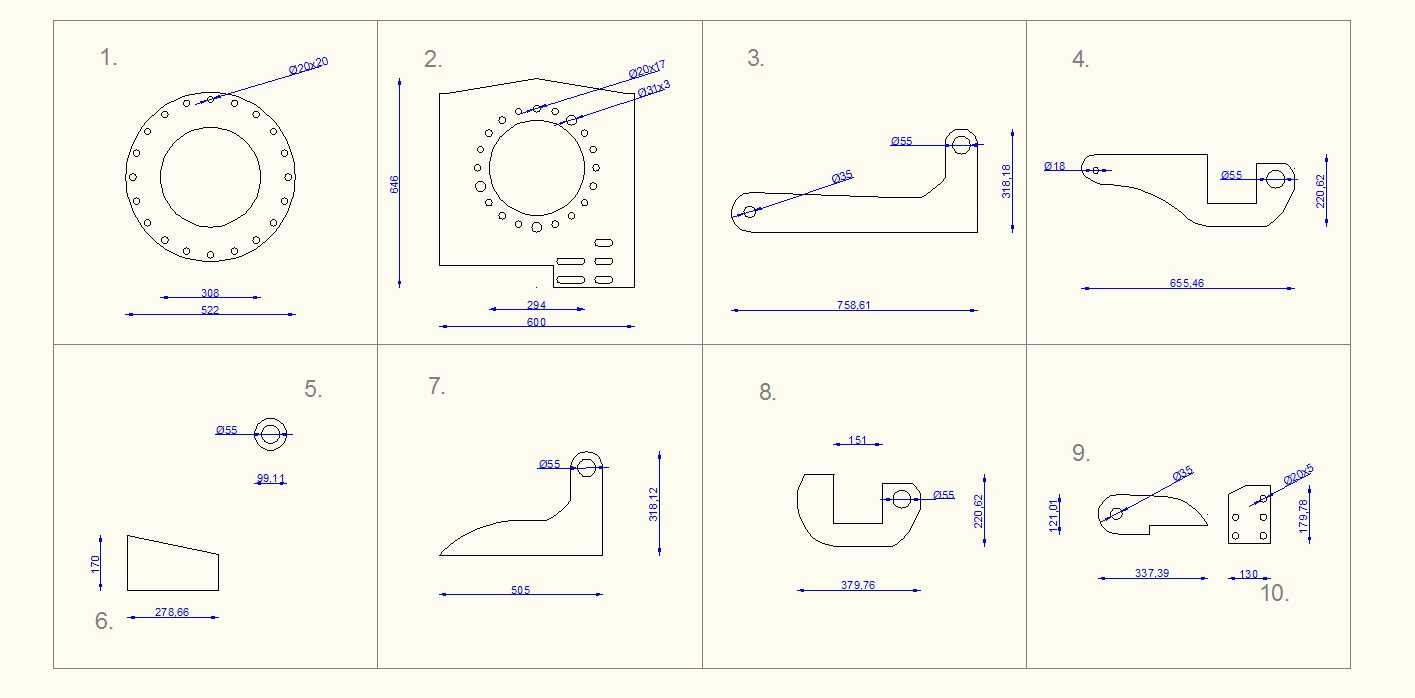

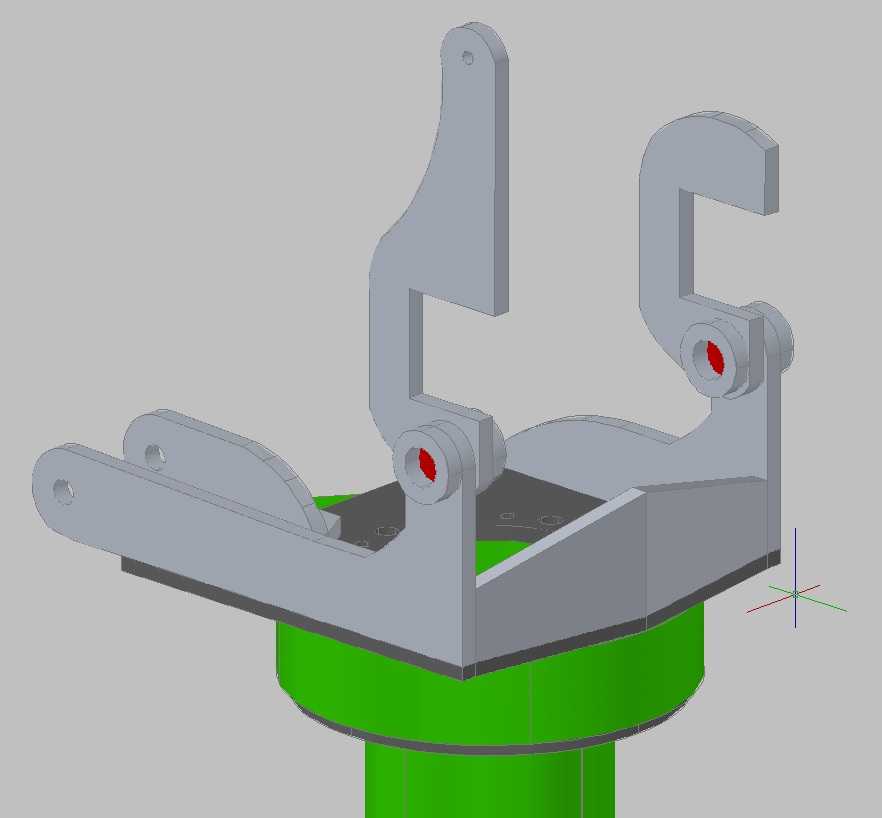

在分布式光伏与光热电站的追日系统中，高度叉是连接回转底座与上部采光组件的核心受力构件，承担俯仰角度调节过程中的全部载荷传递，其结构刚度直接决定整套跟踪系统的抗风性能与角度控制精度。该构件采用分体式铰接布局，底部通过法兰面与回转驱动输出端固定，两侧立板预留铰接孔位，分别连接采光组件支架与直线驱动推杆，可在推杆伸缩行程内实现0到75度的仰角连续调节，适配不同纬度地区的太阳高度角变化需求。设计阶段优先考虑户外长期服役的载荷特性，所有铰接点位均镶嵌自润滑轴套，避免风沙环境下的铰接副卡滞，立板与底板连接处采用大圆弧过渡结构，消除应力集中风险，经有限元校核可承受12级风压下的侧向载荷无塑性变形。安装边界方面，底部法兰匹配主流回转驱动的安装孔距，无需额外转接板即可直接装配，两侧铰接轴的同轴度公差控制在0.05mm以内，避免调节过程中出现卡滞或附加扭矩，整体安装空间紧凑，可适配单立柱、双立柱等多种跟踪支架结构形式。不同于常规焊接式支架叉臂，该结构采用一体化折弯加机加工成型工艺，所有受力面均去除飞边毛刺，铰接孔位经镗削加工保证尺寸精度，装配后俯仰调节的传动间隙小于0.1度，可有效提升追日系统的角度跟踪精度，降低驱动电机的负载波动。在实际应用场景中，该高度叉可适配20到50平方米的采光组件载荷，配合直线推杆的行程限位，可实现太阳高度角的实时跟踪调整，相比固定倾角支架可提升25%以上的光能接收效率，同时结构件自身的防腐处理适配沿海、高海拔等多种恶劣户外环境，长期服役无需频繁维护铰接点位。
