工业离心引风机机壳结构设计

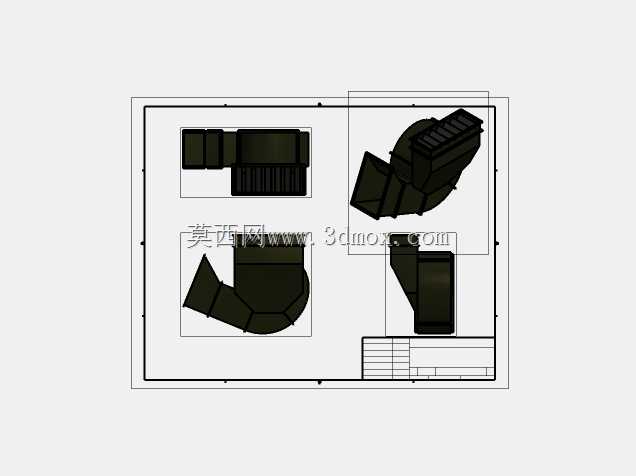

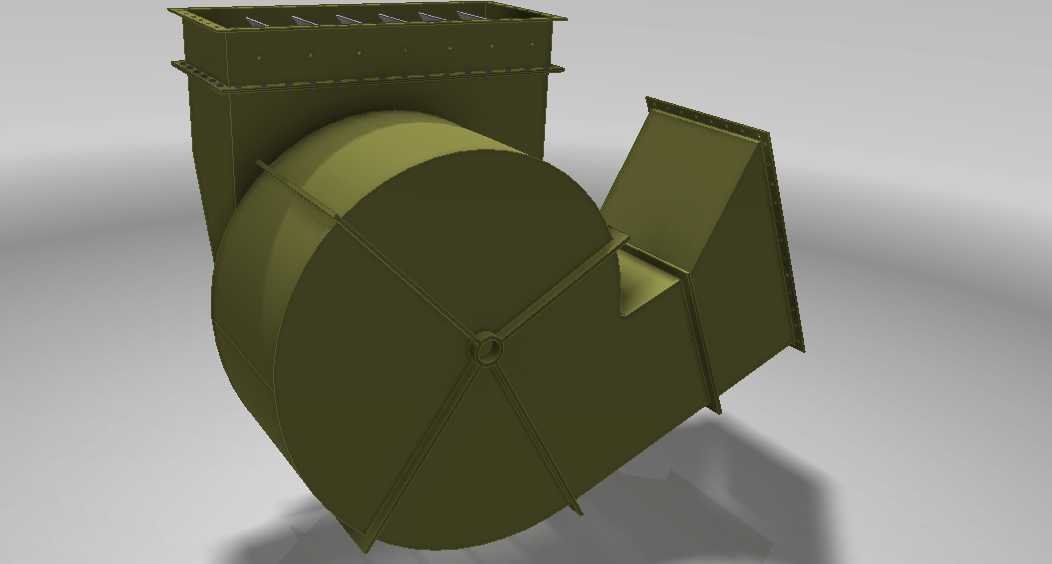

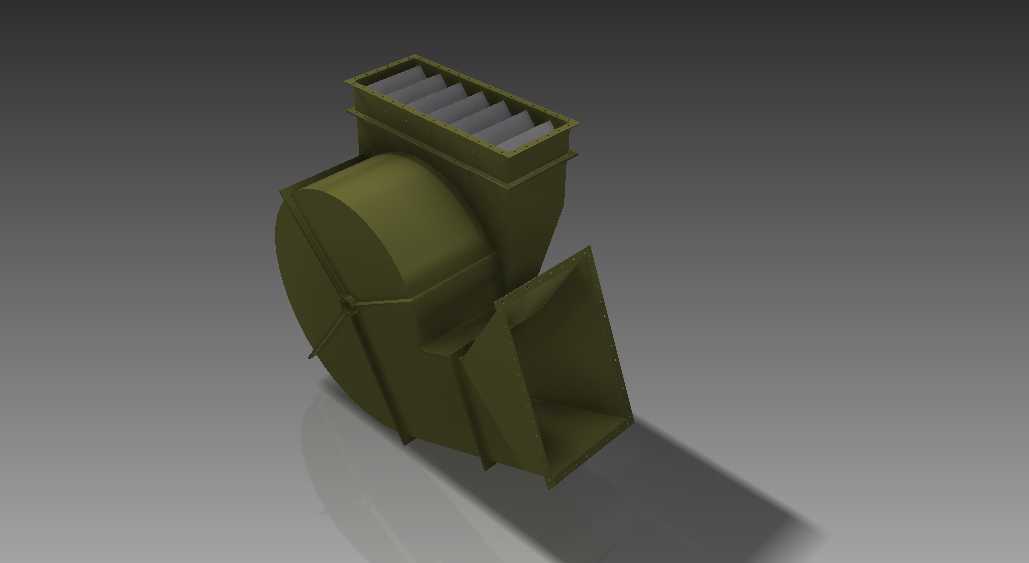

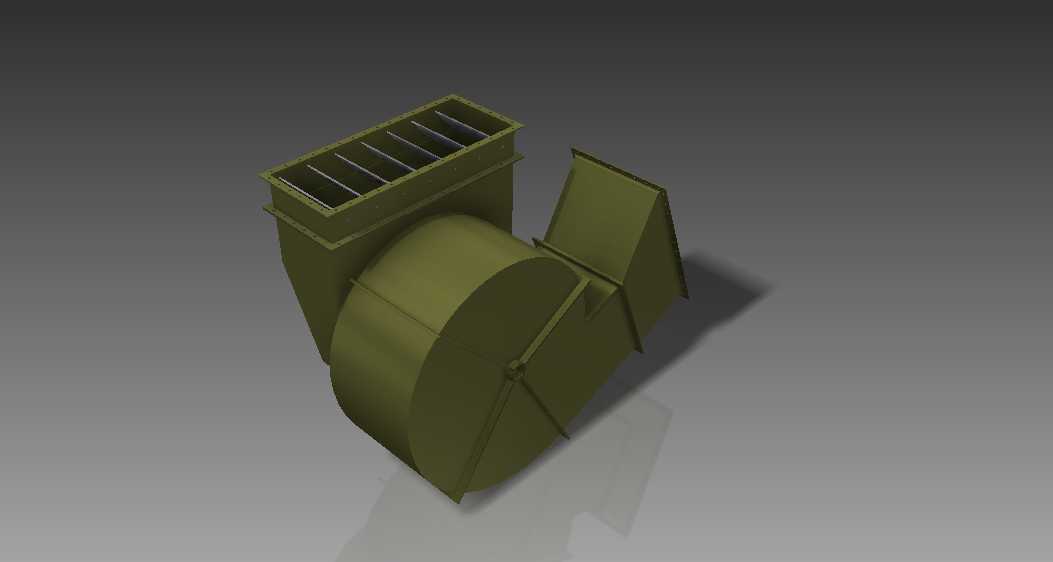

在热电联产、工业锅炉配套的烟气输送系统里，引风机机壳是承担气流导向、承压密封的核心壳体部件，其结构设计合理性直接影响整套通风系统的运行效率与振动噪声水平。这款机壳采用焊接式蜗壳型线设计，蜗壳内壁型线遵循对数螺旋线轨迹拟合，能够将叶轮甩出的高速气流顺畅导向出风口，最大限度降低壳体内的湍流涡旋损失，减少气流在壳体内的不必要折返，适配大流量烟气输送工况的流道需求。机壳的进风口采用收敛式集流结构，与叶轮进口的配合间隙控制在合理范围内，能够减少气流进入叶轮前的预旋损失，提升风机入口的进气均匀性，避免局部气流偏载引发的叶轮动平衡失效问题。顶部的出风口设置了导流栅结构，能够对流出蜗壳的气流进行整流，降低出口端的气流偏斜，减少后续风道连接段的阻力损失，同时可以阻挡大粒径杂物进入后续烟道，避免下游换热面或除尘部件出现卡堵。机壳侧面设置的检修人孔结构，采用法兰压紧密封结构，日常运维时可以快速开启，检查叶轮磨损、壳体积灰情况，无需整体拆解机壳连接螺栓，大幅缩短现场运维的停机时长。从安装边界来看，机壳底部设置了一体化焊接的支撑脚座，脚座上预留的螺栓孔位能够匹配常规混凝土基础或钢架平台的安装尺寸，安装时需要保证机壳的水平度偏差在允许范围内，避免与叶轮装配后出现动静摩擦。机壳的板材选型根据承压需求做了差异化厚度设计，蜗壳靠近叶轮出口的高风压区域采用加厚板材，低风压区域在保证结构刚度的前提下适当减薄，在满足承压强度、抗振性能要求的同时控制整体重量，减少基础承载负荷。壳体的所有焊接接缝都做了连续密封焊处理，应对高温烟气输送工况下的微负压运行需求，避免外界冷空气漏入烟道降低锅炉热效率，也防止带尘烟气外泄污染车间环境。在结构设计阶段，还充分考虑了热膨胀补偿需求，机壳与风道连接的法兰位置预留了膨胀间隙，避免高温工况下壳体热胀冷缩产生的结构应力拉扯连接风道，引发焊缝开裂或法兰密封失效问题。
