管壳式油冷却器工业换热设备结构

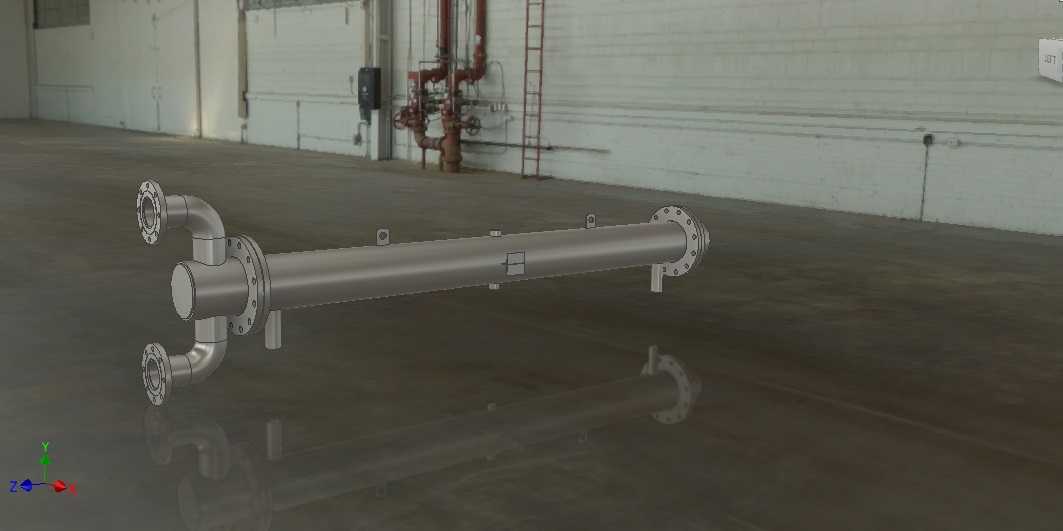

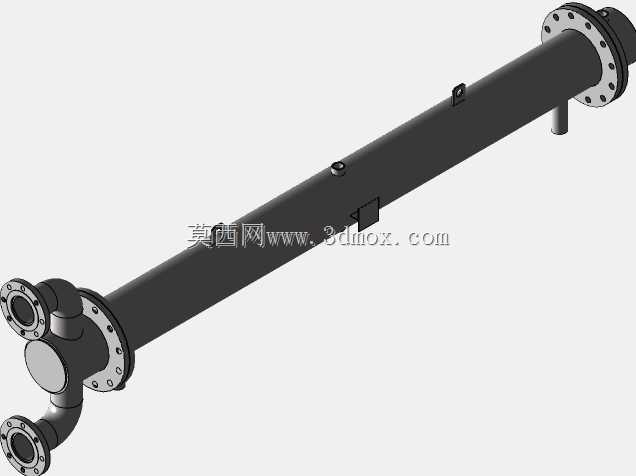

在工业润滑系统、液压动力站以及燃气动力机组的配套回路中，油液持续在泵、阀、执行元件间循环摩擦，会不断裹挟运动副产生的磨屑、吸收系统做功释放的热量，若油温超出许可区间，会直接导致油液粘度骤降、密封件加速老化、元件配合间隙异常磨损，这台管壳式油冷却器正是为解决这类热平衡问题设计的换热单元。从结构布局来看，设备采用卧式单管程壳体设计，主体为等径直筒承压壳体，两端通过标准法兰实现端盖与壳体的密封连接，侧面引出的两组弯管接口分别对接热油进、出管路，壳体另一侧的法兰接口则连通冷却介质回路，安装时可通过壳体下方的两个支脚直接固定在机组机架的安装平面上，支脚预留的螺栓孔可适配常规槽钢或工字钢横梁的安装孔距，不需要额外制作复杂的转接支架。设计阶段首先考虑的是管路对接的防呆属性，进出油接口采用不同朝向的弯管布局，现场配管时可直接顺着管路走向对接，避免强行掰弯油管造成的应力集中，同时法兰连接面的密封槽尺寸匹配通用耐油橡胶垫片，不需要定制特殊密封件就能满足承压密封要求。壳体内部的换热管束采用等间距排列结构，折流板的间距经过流速匹配计算，既能让冷却介质在壳程形成足够的湍流提升换热效率，又不会造成过大的介质流阻影响冷却循环泵的出力，油侧走管程的设计也方便后续检修时直接抽出管束清理内壁附着的油泥积碳，不需要整体拆解整个冷却回路。在实际选型适配时，需要注意设备的安装边界：壳体两端法兰外沿的总长度决定了轴向预留的检修空间，侧面弯管接口的外伸尺寸则要和周边的阀组、管路保持足够的操作间隙，支脚的安装高度要保证底部排污口能顺利对接废液收集管路，避免日常维护时排油操作不便。这类油冷却器可适配不同粘度等级的工业润滑油、液压油换热需求，在工厂集中润滑系统、燃气压缩机组、重型工程机械的液压回路中都能稳定运行，结构上没有复杂的运动部件，日常仅需要定期检查法兰密封面的渗漏情况、清理换热面的积垢就能维持稳定的换热效率，建模时还原了所有法兰的螺栓孔分布、弯管的弯折半径、支脚的安装孔位细节，可直接用于管路布局干涉检查、安装工位模拟等设计场景。
