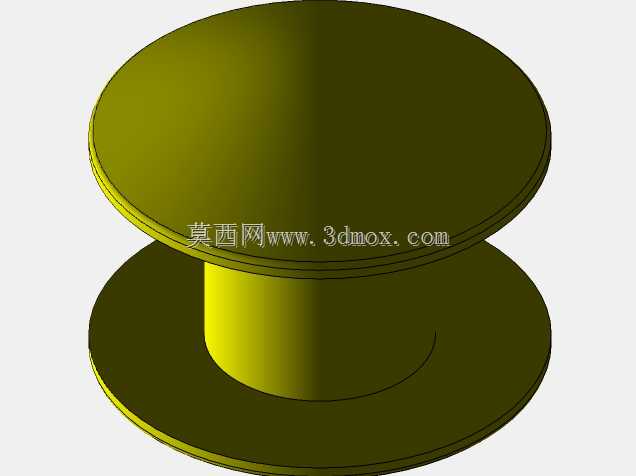

重力驱动皮带轮发电传动装置结构

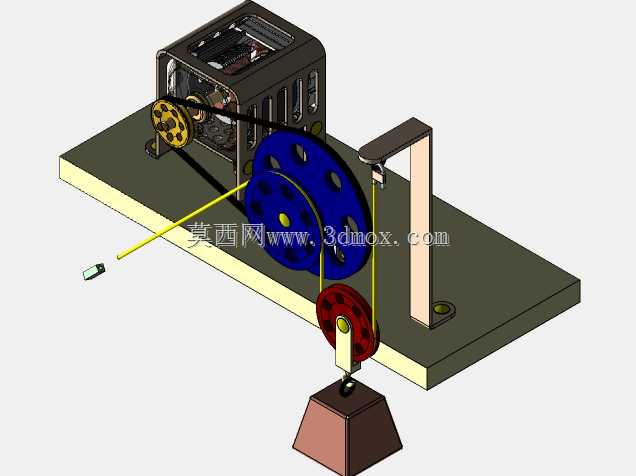

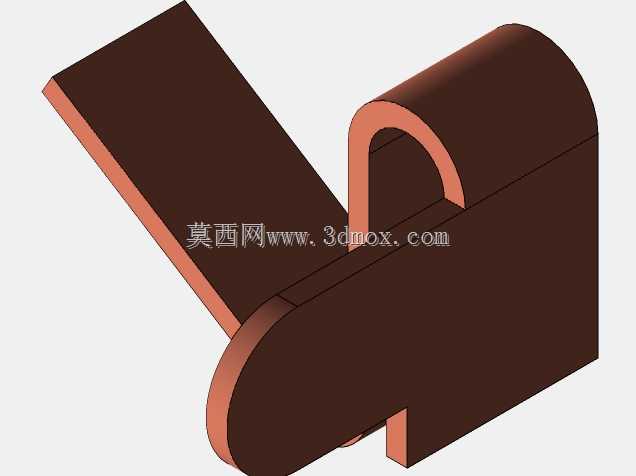

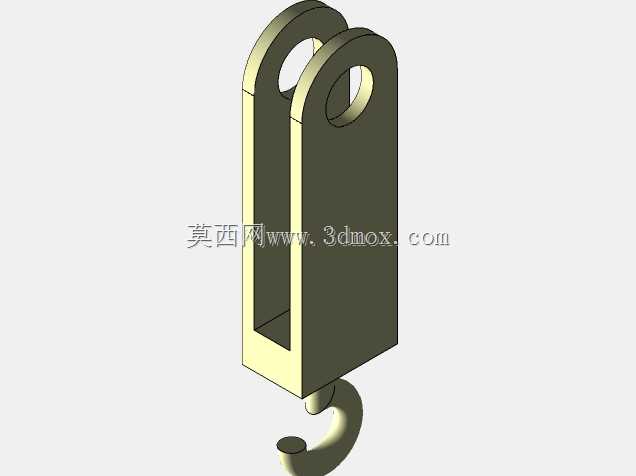

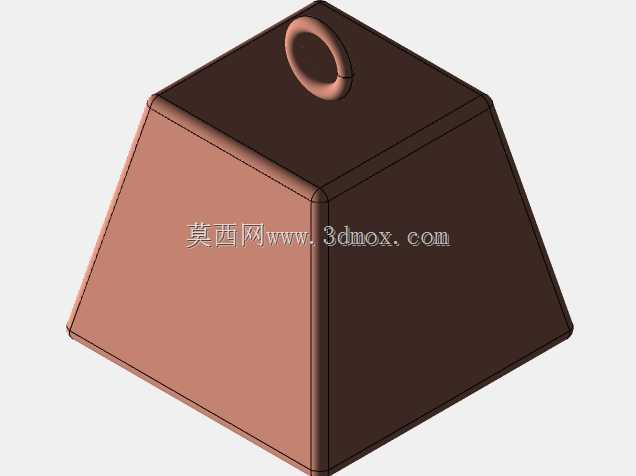

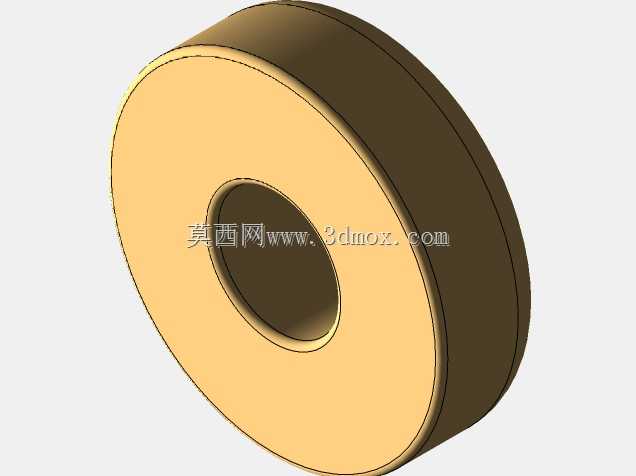

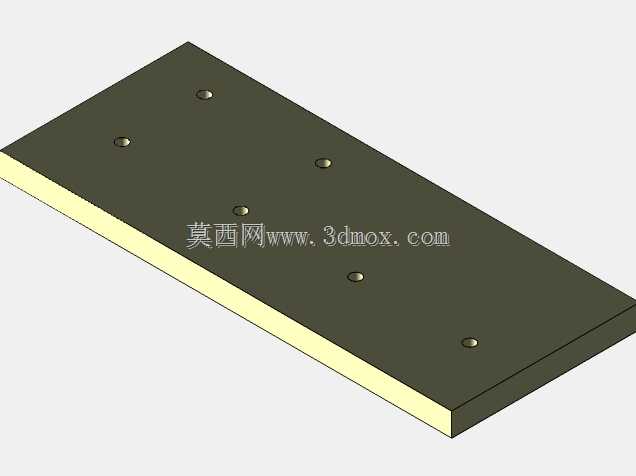

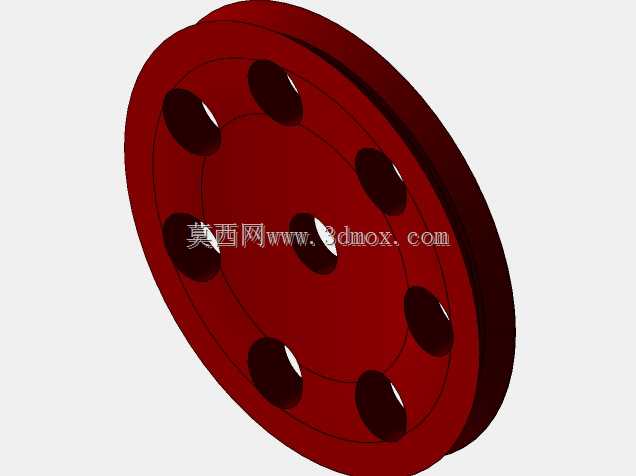

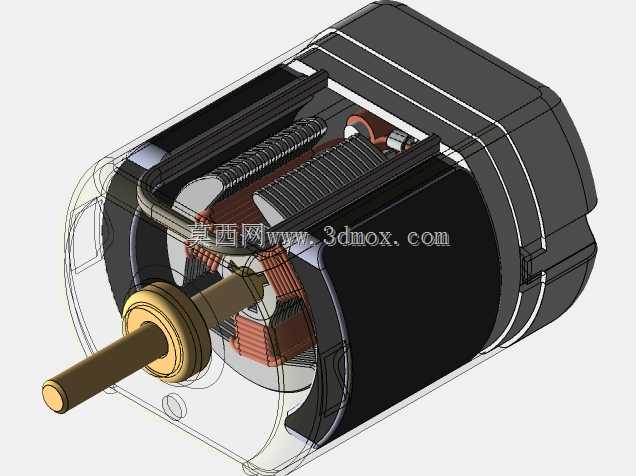

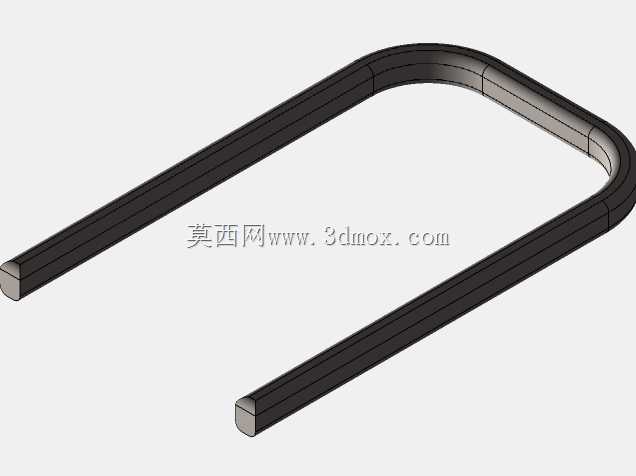

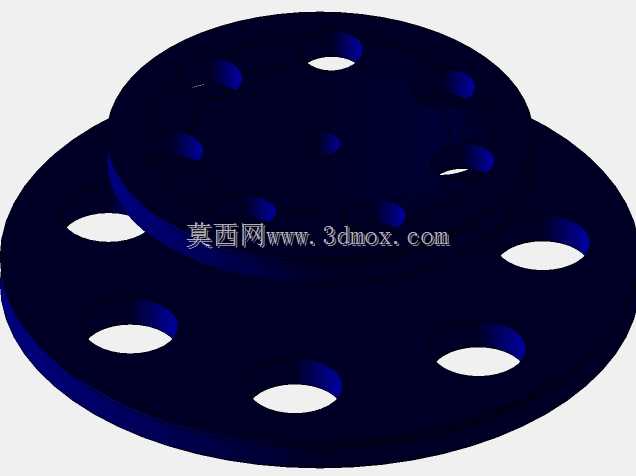

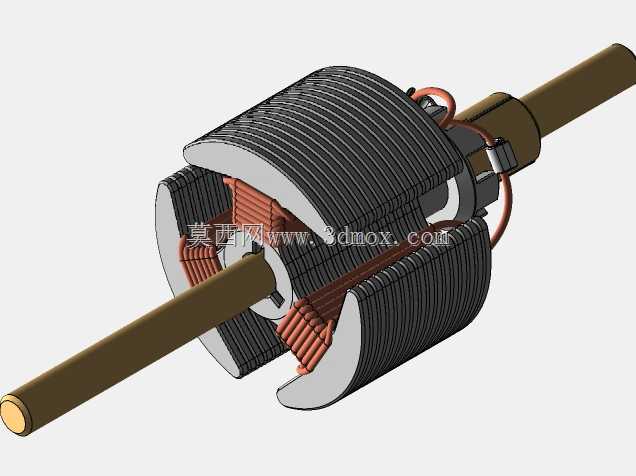

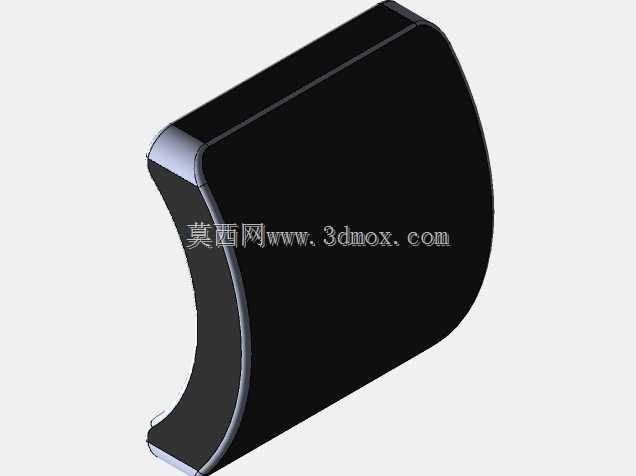

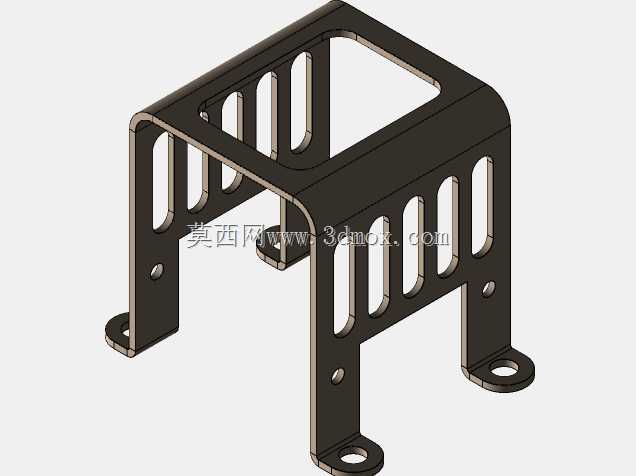

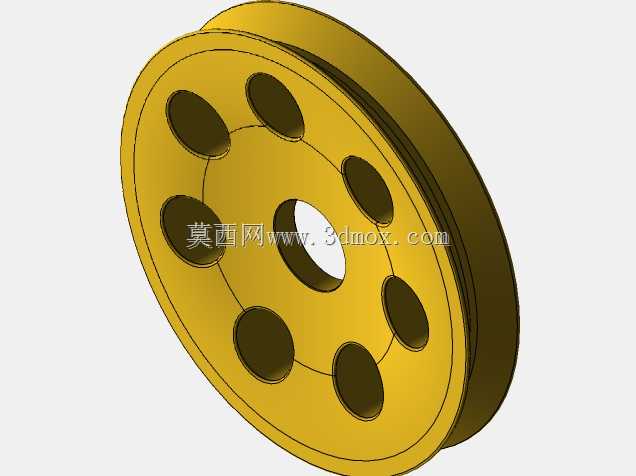

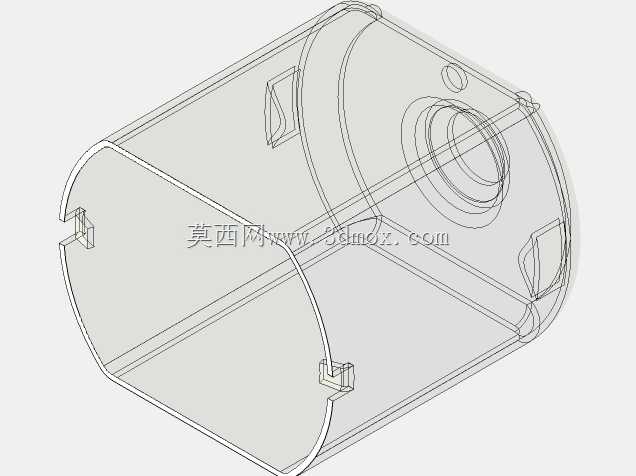

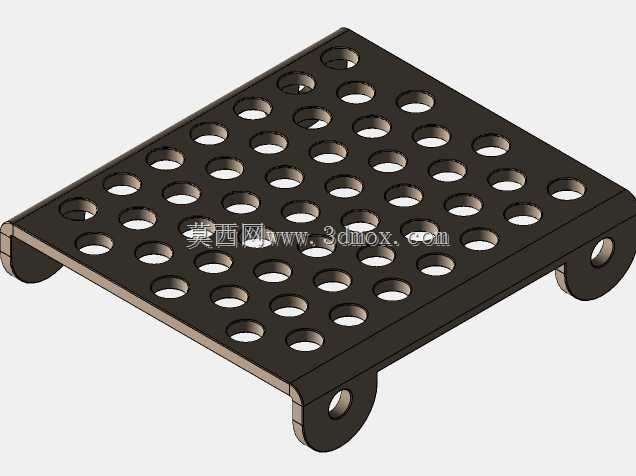

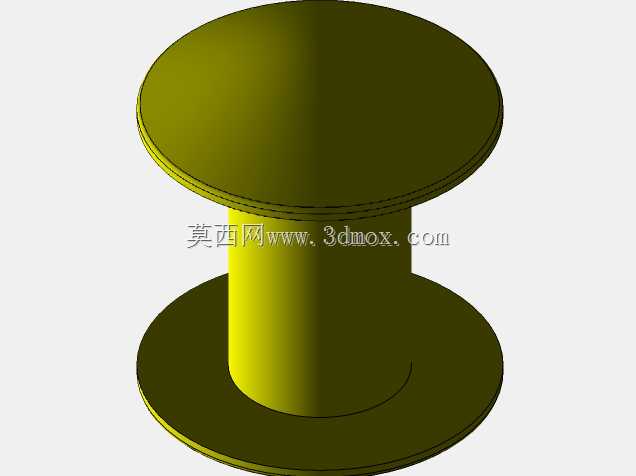

这套重力皮带轮传动结构，核心瞄准无电网覆盖区域的小功率离网供电场景，适配野外临时作业点、偏远无电村落的基础小功率用电需求，可支撑低功耗照明、小型便携数码设备补电这类日常刚需用电场景，无需依赖化石燃料、外接电源即可完成能量转换输出。整套机构采用底板集成式安装布局，所有传动部件、发电单元、重力配重导向结构全部固定在同一块安装基板上，安装时仅需将基板水平固定在硬质支撑面即可，不需要额外搭建复杂的安装机架，对安装场地的平整度要求较低，适配野外临时搭建、固定点位长期部署两种使用模式。设计上采用大直径从动轮搭配小直径发电机带轮的增速传动逻辑，重力配重通过悬垂结构挂载在从动轮侧的传动链上，配重受重力作用匀速下落时，会带动大直径带轮缓慢转动，通过皮带的传动比放大转速，直接驱动与小带轮同轴连接的发电机转子高速旋转，输出交流电。传动路径上特意设置了导向定轮结构，用来约束配重的下落轨迹，避免配重晃动带来的传动带跳齿、带轮偏载问题，保证传动过程的转速稳定性，减少不必要的机械磨损。发电输出端搭配桥式整流模块，可将发电机输出的交流电转换为直流电，直接存储到外接的储能电容或小型蓄电池中，避免电流波动对用电设备造成冲击。从结构设计细节来看，大直径带轮采用多辐条镂空结构，在保证轮体结构强度、满足传动惯量要求的前提下，尽可能降低轮体自身重量，减少重力配重的无效负载，让配重的重力势能更多转化为发电机的转动动能。带轮的安装轴位都预留了标准轴承安装位，可直接适配标准深沟球轴承，降低转动过程的摩擦阻力，提升整体能量转换效率。皮带采用常规三角带传动选型，张紧度可通过调整发电机安装座的固定位置进行调节，日常维护仅需定期检查皮带磨损情况、轴承润滑状态即可，不需要专业运维人员到场操作，维护门槛极低。整套装置的安装边界完全控制在基板范围内，传动部件的转动半径都做了安全距离校核，运行时不会出现部件超出基板轮廓的情况，可根据实际使用需求加装简易防护外罩，避免杂物卷入传动结构影响运行。配重的挂载行程可根据实际供电时长需求调整导向支架的高度，在配重重量固定的前提下，延长下落行程即可获得更长的持续发电时长，适配不同时长的用电需求。
