塑料光纤连接对接头结构三维设计

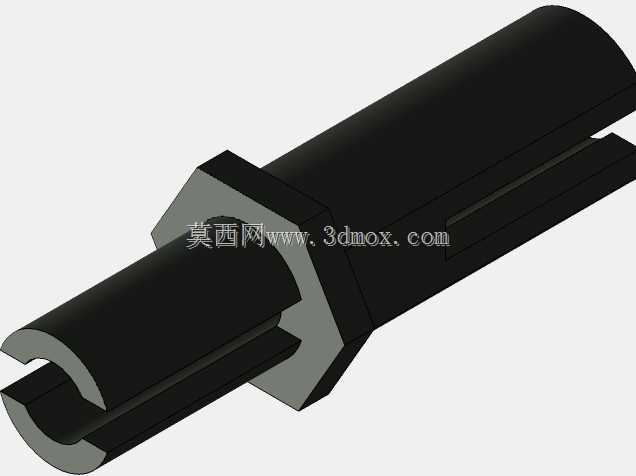

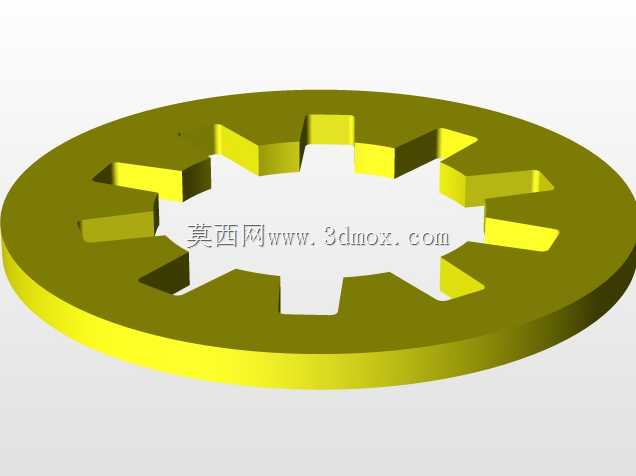

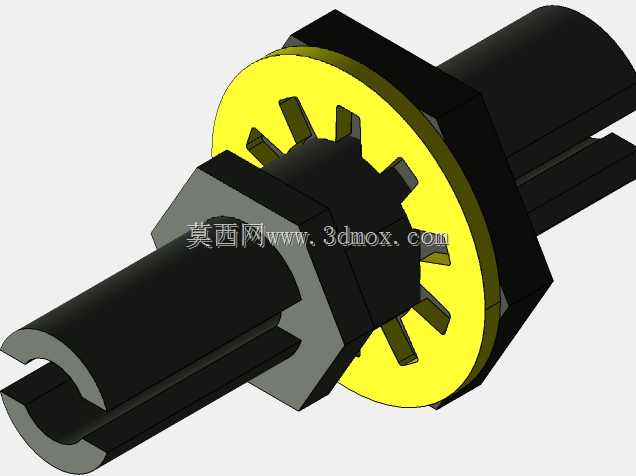

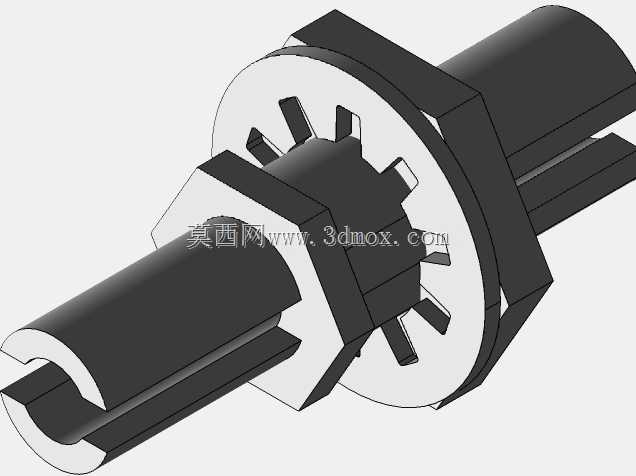

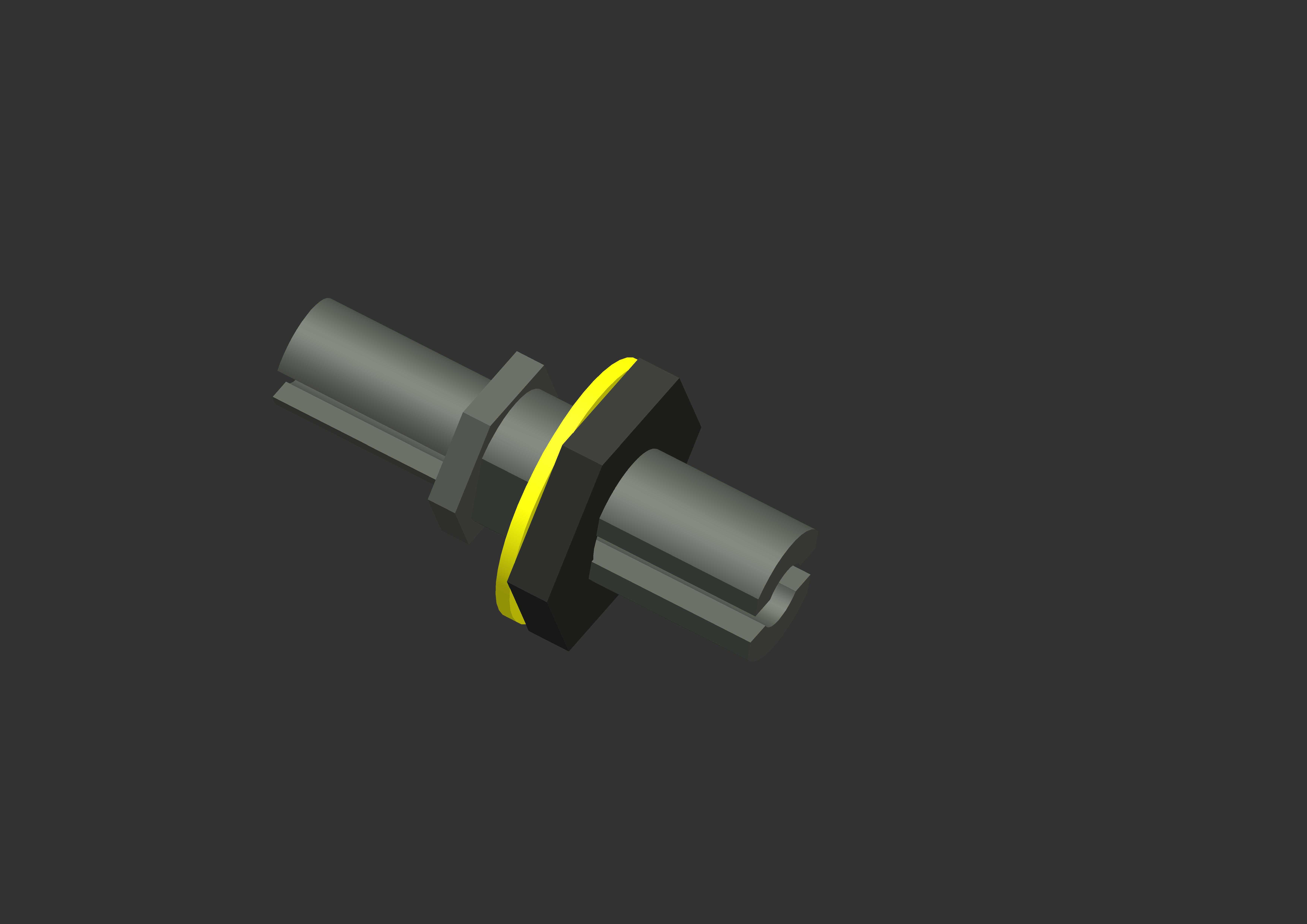

在工业光通讯传输、短距离数据互联、设备内部光信号链路搭建场景中，塑料光缆的可靠对接是保障信号传输稳定性的核心环节，本次呈现的对接结构正是针对塑料光缆的端接需求完成的结构设计。从实际使用场景出发，这类接头多应用在工业控制柜内部信号传输、车载娱乐系统光链路、低速工业设备通讯组网场景中，相比石英光纤接头，塑料光纤对接结构对端面精度的容错率更高，同时具备更强的抗振动、抗弯折性能，适配工业现场复杂的布线环境。设计过程中首先考虑安装的便捷性，主体采用贯通式轴向结构，两端预留适配标准塑料光缆外径的插芯孔位，插合时无需额外的端面研磨工序，现场施工时仅需将光缆裁切整齐插入即可完成端接，大幅降低现场布线的操作门槛。中间的六角限位结构是安装受力的核心部位，采用标准对边尺寸设计，可适配常规开口扳手完成锁紧固定，安装时不会出现结构打滑，同时六角结构的轴向定位面可与安装面板的定位槽贴合，避免接头在插接过程中发生跟转，保障对接时的轴向同轴度。外侧的黄色标识环采用差异化配色设计，在多组接头密集排布的机柜内部，可快速区分塑料光纤链路与铜缆、石英光纤链路，降低后期运维的线路排查难度，标识环与主体采用卡接式装配，无需粘接即可牢固固定，装配工序简单，适合批量生产组装。结构的安装边界充分考虑面板安装场景，中间的法兰限位台阶厚度适配常规1.5-2mm厚度的设备面板，面板开孔直径匹配主体插装部位的外径，安装时从面板正面插入后，后侧通过配套的锁紧螺母即可完成固定，安装后突出面板的长度经过优化，不会占用过多柜内布线空间，同时预留足够的插拔操作空间，方便后期维护时的链路插拔操作。插芯内部的对中结构经过公差优化，两端光缆插入后可保证纤芯的轴向同轴度控制在合理范围内，有效降低光信号的对接损耗，接头内部的防脱结构可在光缆插入后提供足够的抱紧力，在设备运行产生持续振动的工况下，不会出现光缆松脱导致的信号中断问题。整体结构没有冗余的复杂零件，所有棱角处均做了倒角处理，避免安装过程中划伤施工人员的手部，同时也避免锐边割伤光缆外层护套，长期使用过程中不会出现护套磨损导致的纤芯外露问题。
