基于塞贝克效应的余热回收散热发电装置

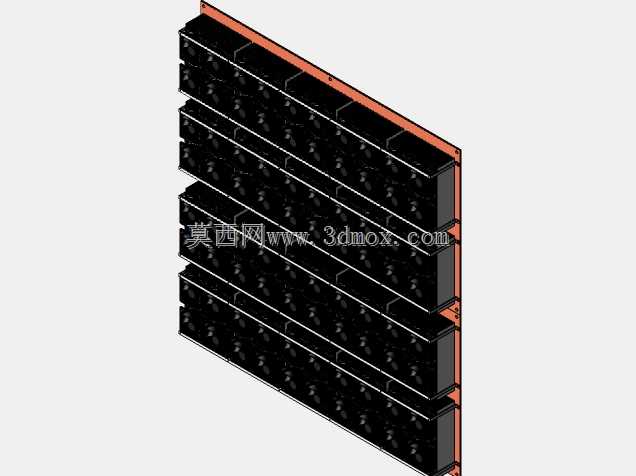

在工业余热余压利用、数据中心机柜散热、大功率电子设备热管理场景中，大量低品位热能往往直接通过散热结构排放到环境中，既造成能量浪费，又提升了散热系统的负载压力。这套装置依托塞贝克与帕尔贴效应的热电转换原理，将原本需要散逸的废热转化为可利用的电能，同时承担与发电模块、热源直接相连的散热功能，实现热管理与能量回收的双重作用。从结构设计来看，装置采用模块化堆叠布局，多组散热单元沿垂直方向分层排布，每层单元集成密集的散热翅片与强制对流风道，背部设置统一的安装基板，可直接贴合在需要散热的发热源表面，安装时仅需保证基板与热源接触面的平面度公差，配合导热界面材料即可降低接触热阻，无需额外复杂的固定支架结构。设计过程中优先考虑了热电模块的热面与冷面温差维持需求，散热侧的翅片间距经过流场仿真优化，配合阵列布置的轴流风扇形成均匀的穿堂风，避免翅片局部出现无风区导致散热效率下降，同时每层模组之间预留了足够的走线空间，方便热电模块的输出线缆汇总连接到储能或供电回路。安装边界方面，装置整体为矩形板式结构，背部安装面的固定孔位沿边缘等距分布，可适配不同功率等级的发热设备安装面尺寸，堆叠的层数可根据热源的热流密度灵活调整，单组模组的厚度控制在合理范围，不会占用过多的设备内部安装空间，在狭小的机柜内部也能完成部署。实际运行过程中，热源产生的热量传导到热电模块热面，冷面通过该散热装置将热量快速散出，冷热面形成的稳定温差驱动热电模块产生直流电能，可直接给低功率的传感器、散热风扇自身或者小型监测设备供电，减少外部供电线路的布置需求。结构细节上，散热翅片采用高导热材质加工，表面做氧化处理提升长期使用的耐腐蚀性，风扇模组采用可抽拉的安装结构，后期维护时可单独更换故障风扇，无需拆解整个散热装置，降低运维成本。风道设计上避免了气流短路的问题，所有进风都能完整穿过翅片区域带走热量，出风侧预留了导流空间，可对接设备的整体排风通道，不会在设备内部形成热风循环。
