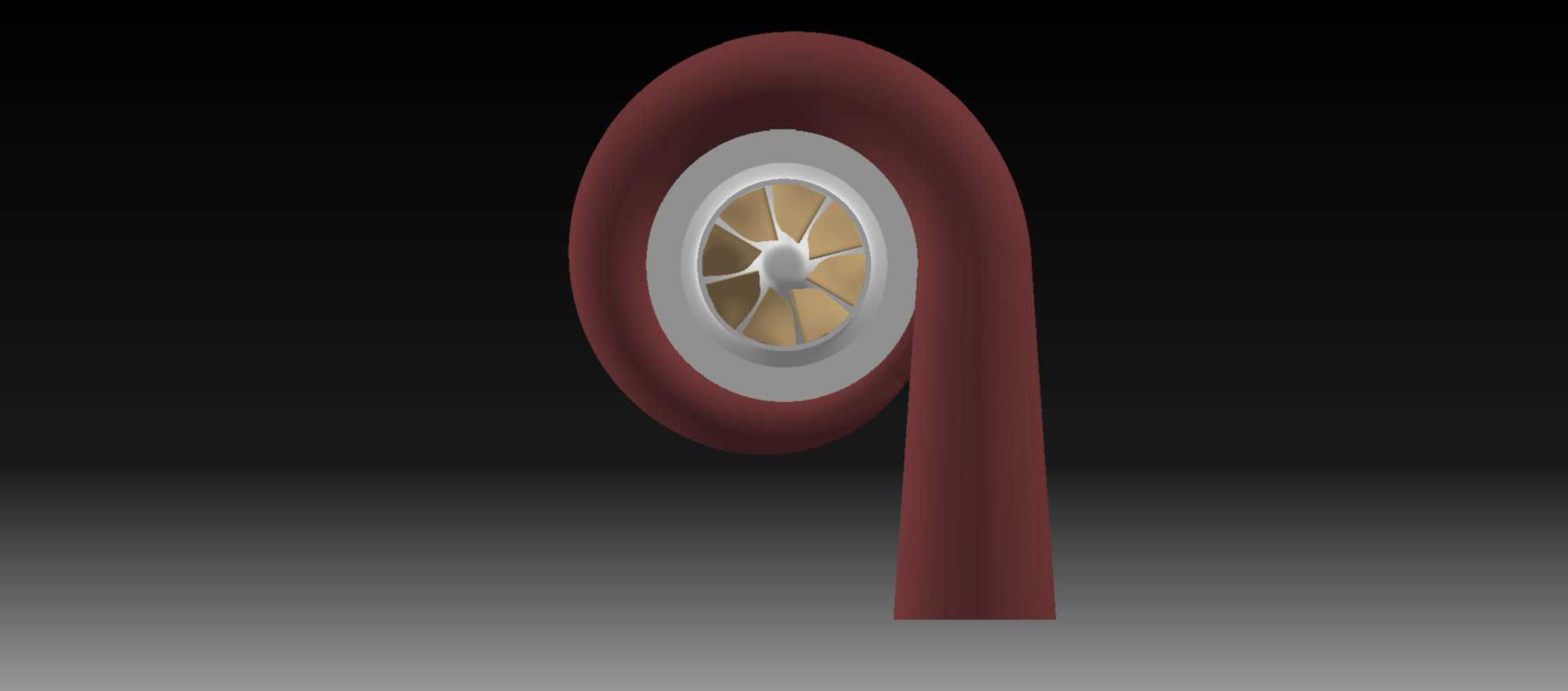

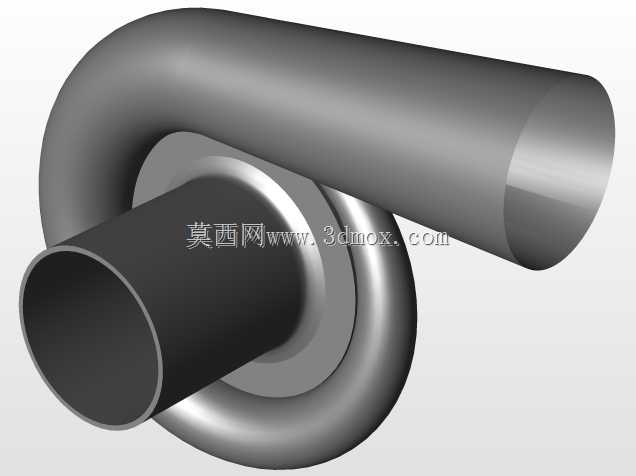

带蜗壳结构的径流式涡轮部件

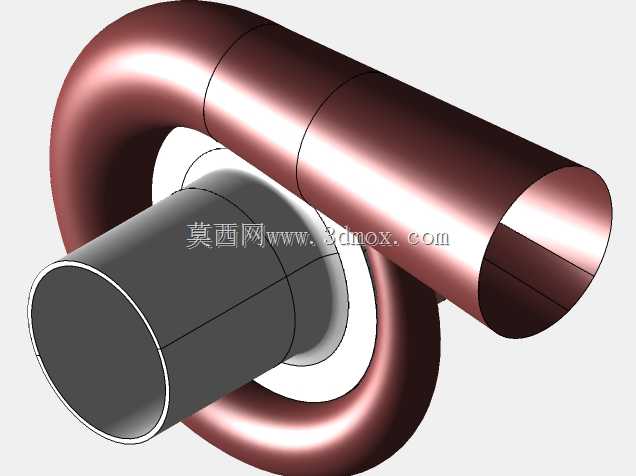

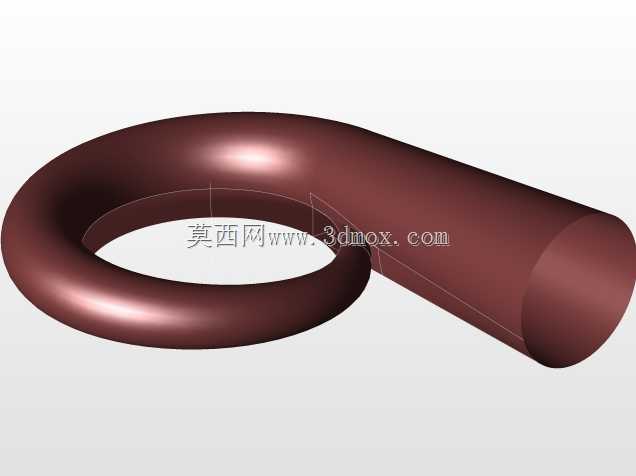

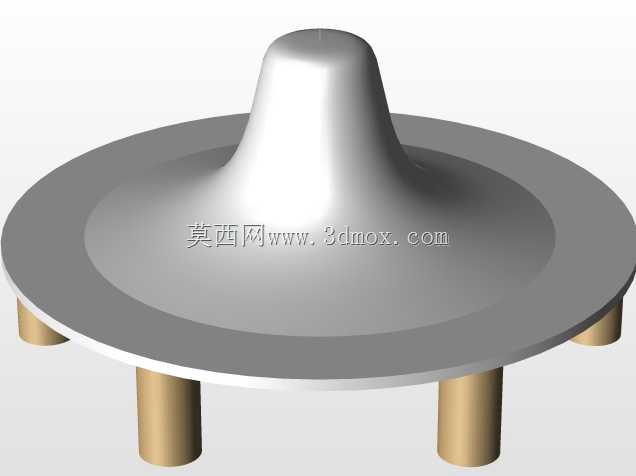

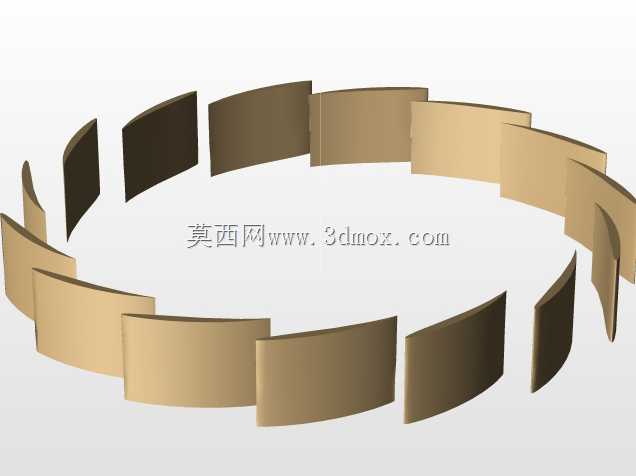

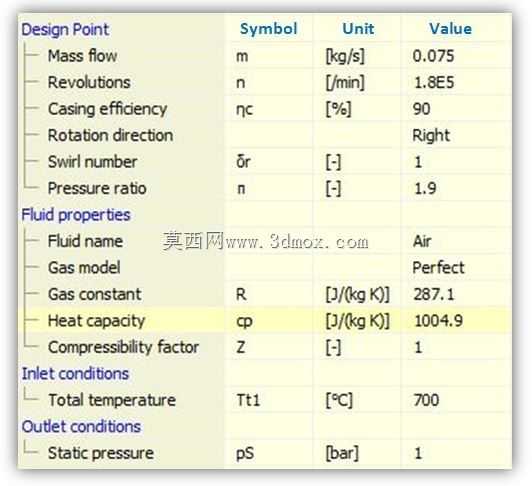

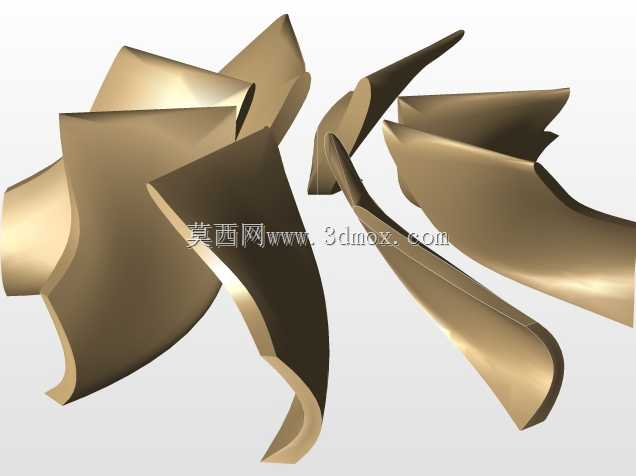

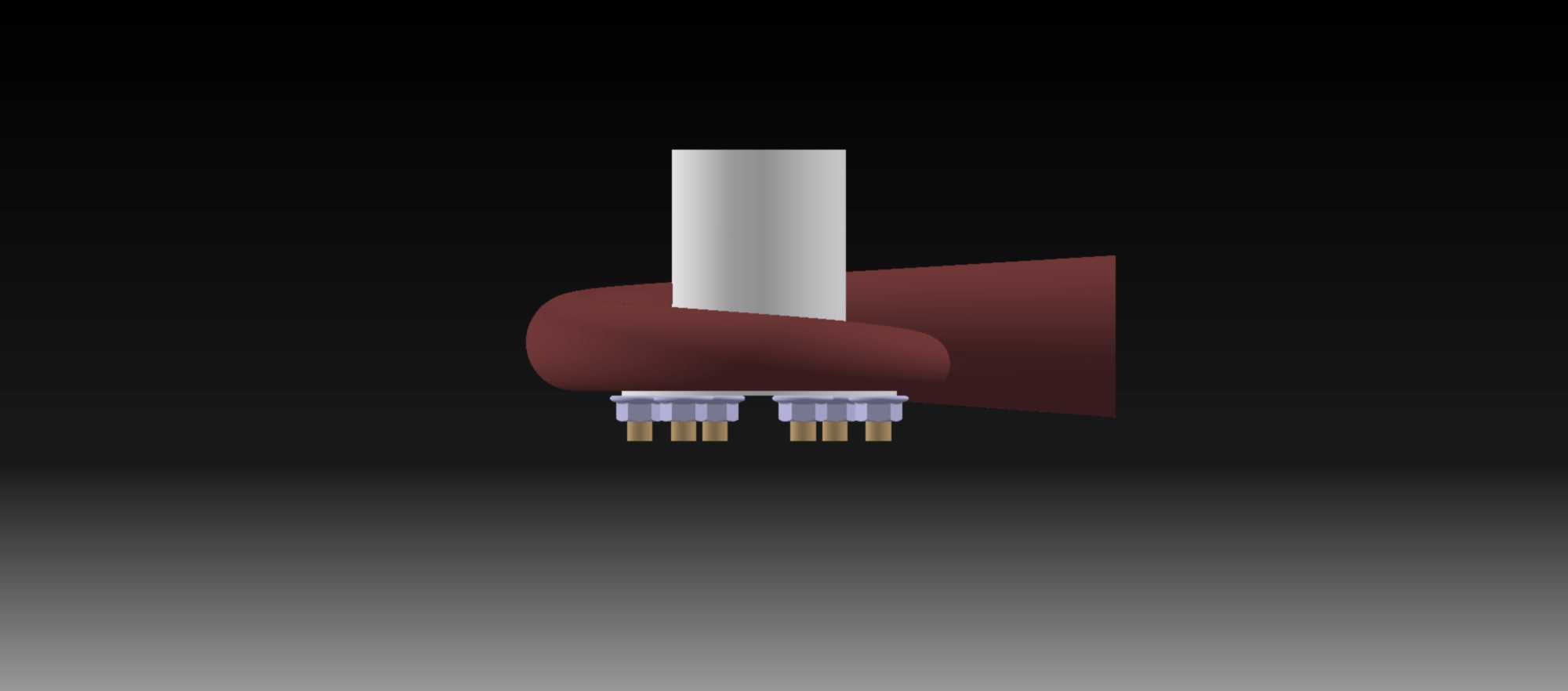

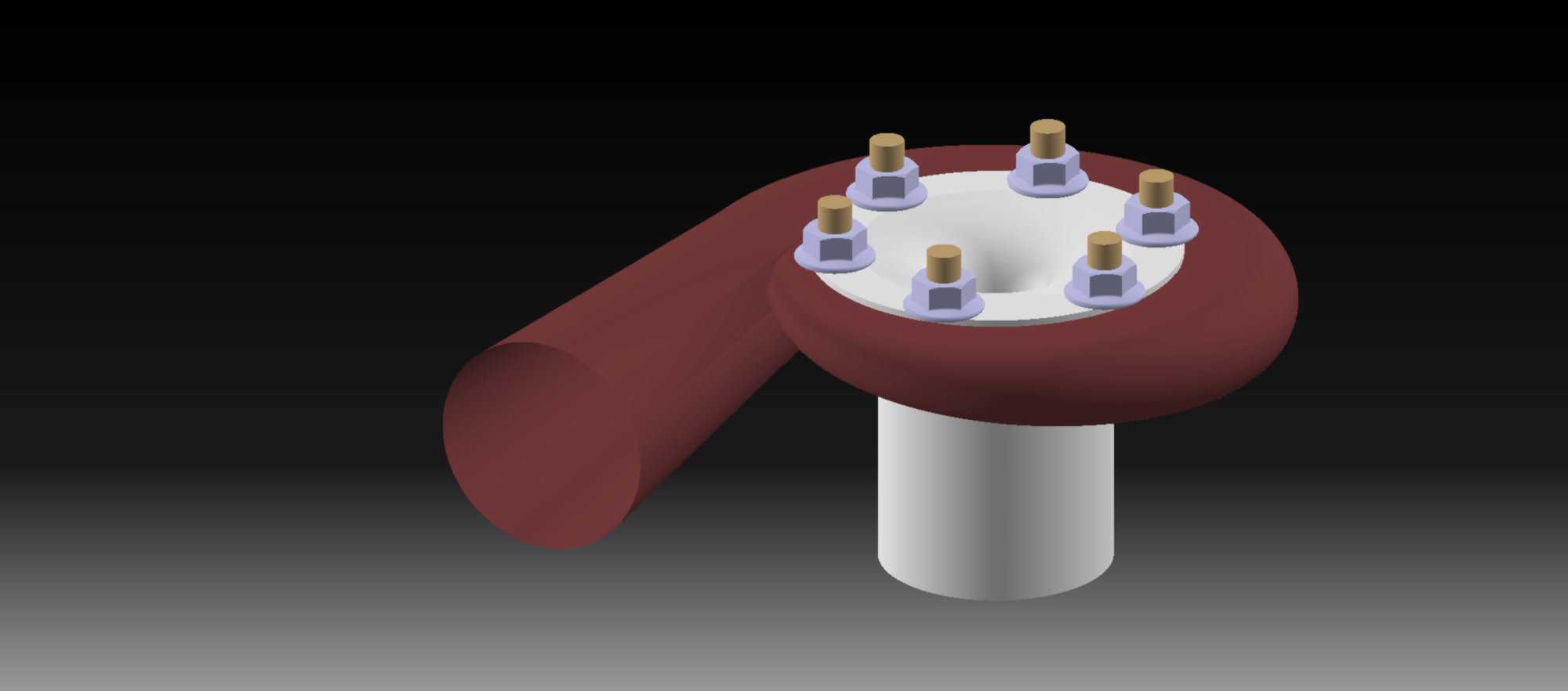

该涡轮部件属于径流式流体做功核心组件，主要适配小型分布式发电、余热能量回收等场景下的能量转换单元，可将流体携带的压力能、动能转换为旋转机械能输出，配套后续发电模块完成能量形式的转换。从结构设计来看，整体采用径向进气、轴向排气的流道布局，蜗壳部分采用等截面渐变式流道设计，能够引导来流沿周向均匀进入叶轮区域，降低进气段的流动损失，蜗壳与下方排气段采用圆弧过渡衔接，避免流道截面突变引发的局部涡流。叶轮端周向均布的叶片采用三元流设计思路，叶片型线结合来流角度做了适配修型，可保证流体进入叶道时的冲角处于合理区间，减少入口冲击损失，叶片与轮盘的连接位置做了圆角过渡处理，降低应力集中风险，适配高转速工况下的强度要求。顶部周向布置的连接柱用于安装固定上盖板，保证叶轮流道的封闭性，各连接柱的位置度公差控制在合理范围，避免装配后出现流道泄漏或者盖板偏磨的问题。安装边界方面，下方圆柱形排气段可直接对接后续排气管道，接口处可根据管路尺寸选配对应规格的法兰连接件，蜗壳侧的进气接口为圆形截面，可与上游来流管路直接对接，安装时需保证进气方向与蜗壳内部流道的旋向一致，避免出现流道对冲影响做功效率。整体结构的外形轮廓无突兀外伸结构，安装时预留的径向空间只需覆盖蜗壳最大外径即可，轴向安装空间需覆盖蜗壳顶部到排气段下端的总长度，无需额外预留过大的操作间隙。设计过程中先完成流道的一维参数匹配，确定进出口直径、叶片数、流道收缩比等核心参数，再通过三维造型完成蜗壳、叶片、轮盘的实体构建，各部件之间的配合间隙经过反复校核，既保证转动件与静止件之间无刮擦风险，又能控制间隙泄漏量在合理区间，兼顾运行安全性与能量转换效率。
