油气井用5寸半套管配套管柱封隔装置

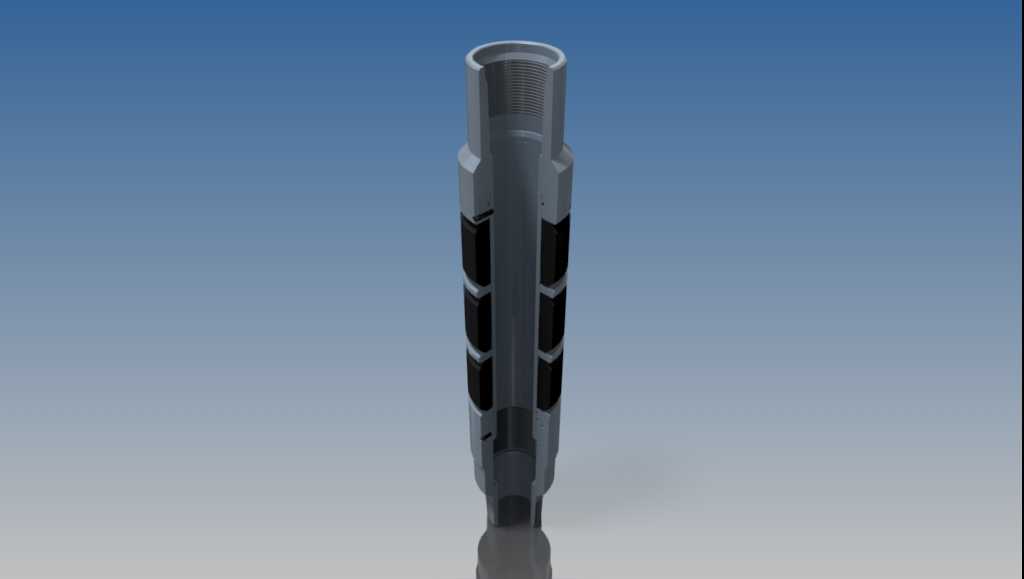

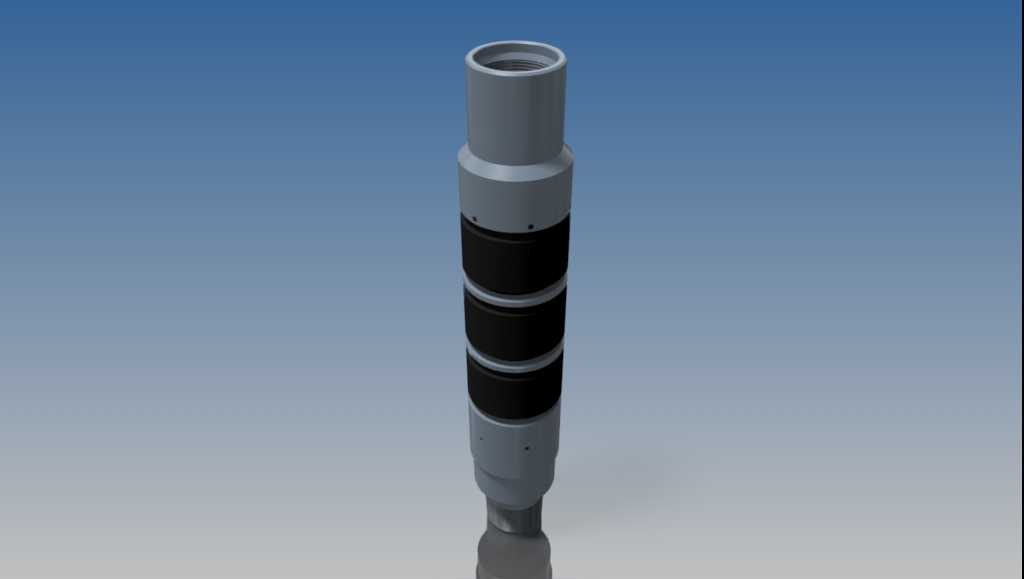

在油气田完井、分层开采、压裂酸化等井下作业场景中，封隔器是实现井筒层段封隔的核心井下工具，这款适配5 1/2英寸套管、对应2 7/8英寸油管的封隔结构，主要用于隔绝井筒内不同压力层段的流体通道，避免层间干扰，为分层测试、分层采油、堵水调剖等作业提供可靠的井筒密封条件。从结构设计来看，该封隔器采用长筒式整体主体结构，上端加工有标准油管内螺纹，可直接与上部油管柱实现螺纹密封连接，下端同样预留对应连接接口，能够串联下部井下工具串，整体轴向结构沿油管轴线对称分布，胶筒密封段采用多组独立胶筒串联布局，相比单胶筒结构可在不同井温、压差工况下提供更稳定的密封冗余，即使单组胶筒出现轻微磨损，剩余胶筒仍可维持密封性能，满足深井、高压差作业的使用需求。设计过程中充分考虑了井下入井的通过性要求，整体最大外径严格匹配5 1/2英寸套管的内通径边界，入井过程中不会出现刮碰套管内壁的问题，胶筒在未坐封状态下外径与主体本体外径保持一致，可顺利通过井斜变化段、套管接箍位置，降低入井阻卡风险。坐封机构采用液压坐封与机械锚定结合的结构逻辑，当工具下放到设计井深后，通过油管内加压推动内部活塞组件压缩胶筒，使胶筒径向膨胀紧贴套管内壁，同时锚定机构的卡瓦向外伸出咬合套管内壁，防止封隔器在作业过程中出现轴向窜动，保证密封位置的稳定性。解封结构设计为上提管柱即可实现解封，上提过程中剪切剪钉后，胶筒在自身弹性作用下回缩，卡瓦收回至本体内槽，即可顺利起出整个工具串，无需额外的解封作业工序，适配常规修井作业的操作流程。从结构细节来看，主体中心管采用整体式厚壁管结构，内部通径与2 7/8英寸油管内通径保持一致，不会对后续的井下测试仪器、作业工具通过造成阻碍，胶筒外侧设计有金属保护隔环，可避免胶筒在坐封过程中出现过度挤出损坏，同时在入井过程中保护胶筒免受井筒内杂质、结蜡层的刮擦损伤。该封隔器的结构设计充分兼顾了坐封可靠性、解封便捷性与入井通过性，可满足直井、定向井的常规分层作业需求，建模过程中严格按照井下工具的行业设计规范，还原了各部件的配合间隙、螺纹参数、密封结构细节，可作为井下工具设计、管柱搭配校核的三维参考模型，帮助设计人员快速完成管柱串的装配验证、下入轨迹模拟等工作。
