带金属防护框架的1立方储液罐体

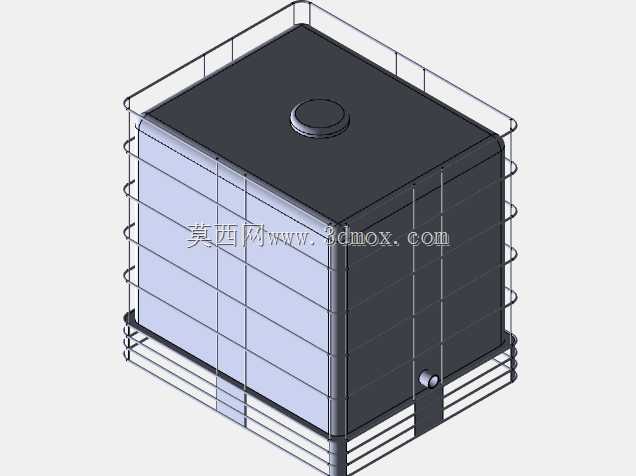

这款1立方容量的储液容器，是工业液体储运环节的常用单元，在化工原料中转、车间切削液暂存、建筑外加剂配送、农用液体肥储运等场景都有广泛适配性。设计阶段优先考虑了储运过程的抗磕碰需求，外层采用全包围金属框架结构，框架采用圆钢弯折焊接成型，竖向立杆与横向环筋均匀分布，既能够在堆码作业时分散上层载荷，也能在叉车转运、货车运输过程中抵御侧向冲击，避免内层罐体受外力挤压出现破损渗漏。内层罐体采用方形圆角结构设计，相比同容量圆柱罐体，方形结构能够最大化利用仓储与运输的空间，圆角过渡则能避免应力集中，降低满液状态下的边角形变风险，罐体顶部设置圆形加注口，口径适配常规工业加注管与快接接头，加注作业时无需额外转接配件，罐体下部侧方设置排液接口，接口位置贴近底部托盘平面，能够最大限度排净罐内残留液体，减少介质残留带来的交叉污染与物料浪费。底部框架集成了标准叉车槽与托盘支撑结构，四面均可进叉，适配不同作业方向的叉车转运需求，底部支撑脚的高度符合常规堆码与托盘转运的尺寸要求，堆码时上层框架能够精准嵌入下层框架的定位槽内，多层堆码时不会出现滑移倾覆的问题。建模过程中对框架的焊接节点做了细节还原，每处横纵筋的连接位置都保留了实际焊接的贴合结构，罐体的壁厚、框架的钢筋直径都按照实际工业产品的通用参数做了等比例还原，加注口的密封盖、排液口的外螺纹结构都做了完整建模，没有做简化省略，方便设计人员直接调用做产线布局、仓储规划的场景装配。在实际选型应用中，这类带框架的储液单元不需要额外做外部防护支架，落地即可使用，框架顶部的平面也可作为临时放置加注配件的操作面，排液口的高度预留了常规阀门安装的操作空间，不需要额外抬高罐体即可安装球阀、快接接头等配件，整体结构没有冗余设计，所有结构特征都服务于储运过程的实用性需求，没有多余的装饰性结构，完全贴合工业现场的使用逻辑。
