星型布局气动六缸动力装置结构设计

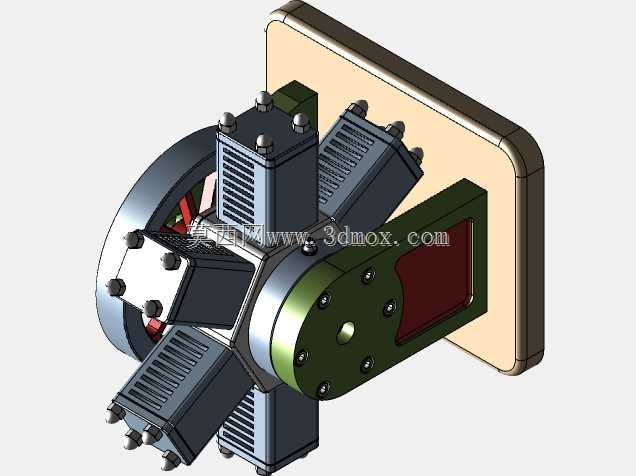

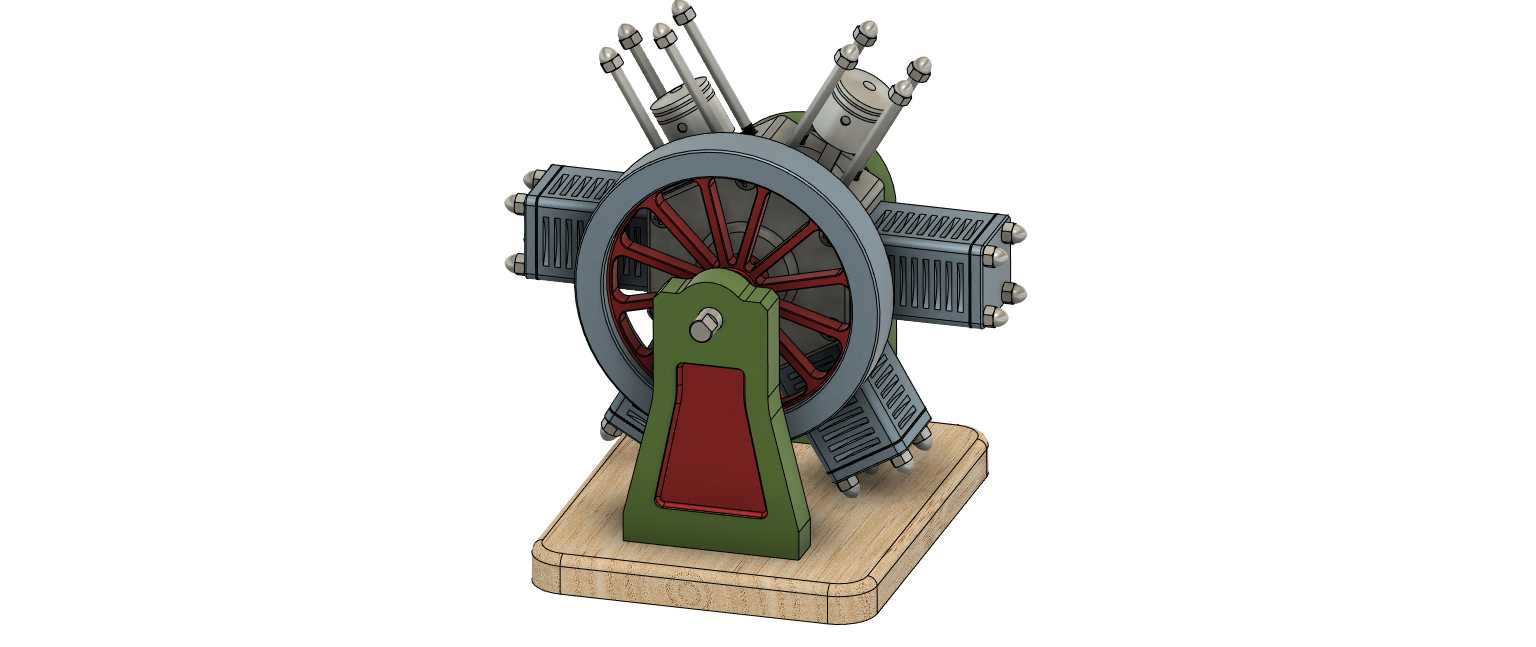

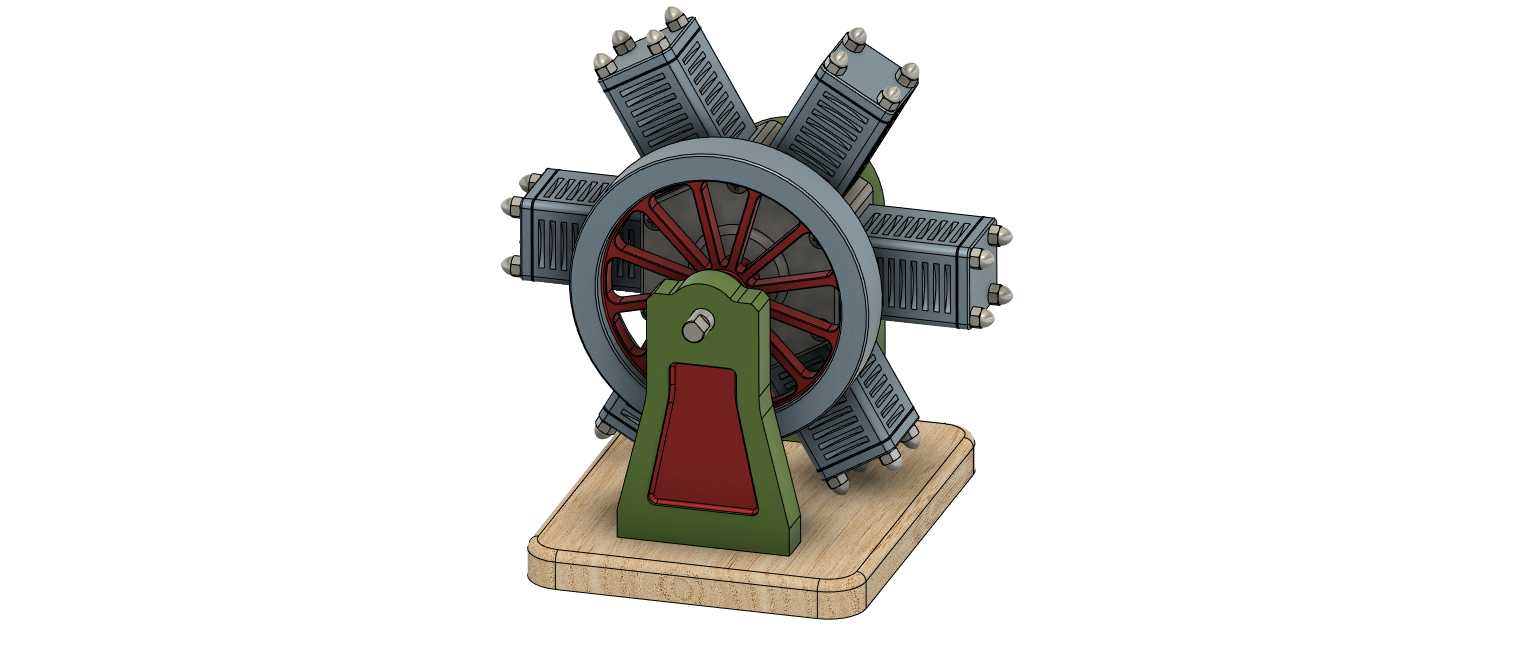

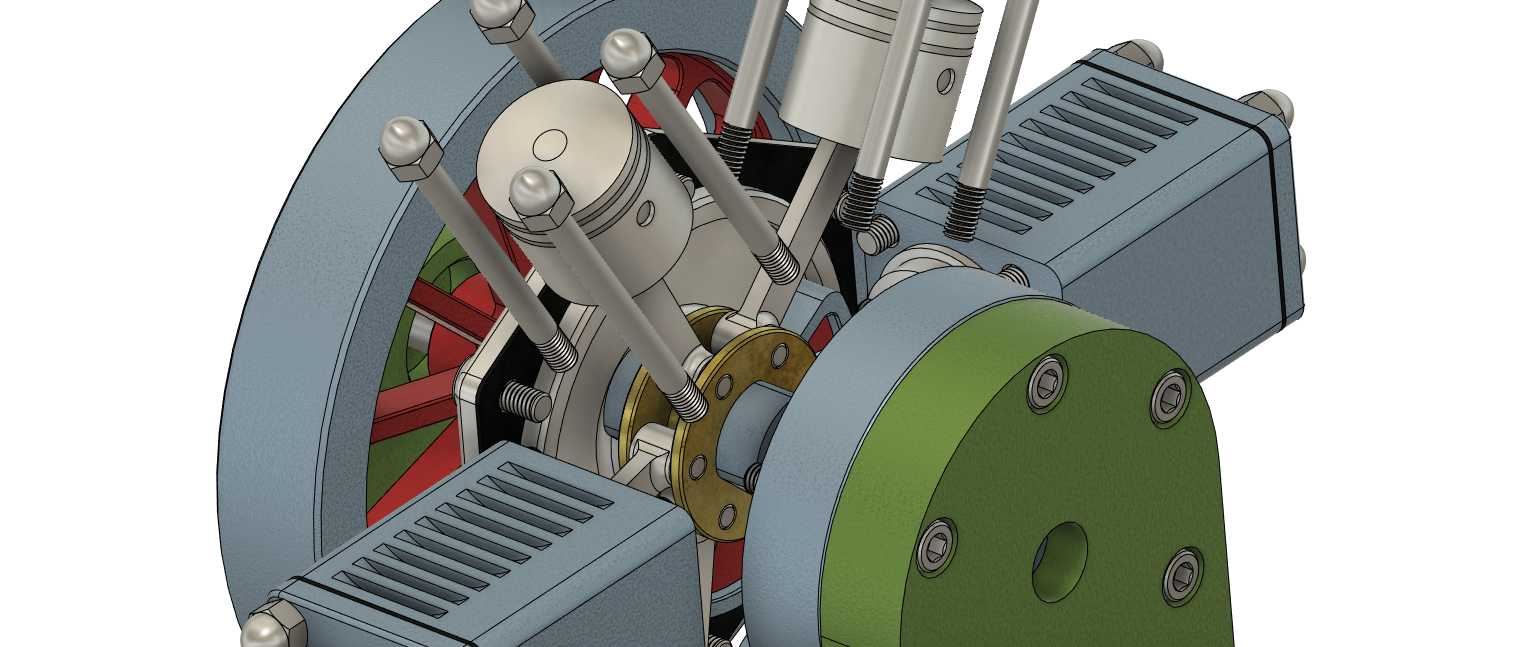

这款星型布局的六缸气动动力装置，在小型教学演示台架、低压气动动力输出场景中有着明确的适配性，不同于传统燃油动力的星型发动机结构，它完全依靠压缩空气作为动力介质，无需燃油供给、点火系统配套，整体结构更简洁，运行过程无燃烧排放，适合在实验室教学、小型气动设备动力配套、科普展示场景中使用。从结构设计逻辑来看，六个气缸采用放射状星型排布围绕中心曲轴布置，这种布局能让六个气缸的做功行程均匀错开，曲轴每旋转一周可完成六次动力输出，相比直列同缸数结构，曲轴的受力更均衡，动力输出的脉动更小，同时整体径向尺寸更紧凑，轴向长度大幅缩短，能适配安装空间轴向受限的小型设备场景。底座采用实木质感的矩形安装基座，安装孔位预设在基座四角，安装时可通过螺栓直接固定在操作台架上，基座上方的支撑立架承担曲轴组件的定位支撑作用，立架与基座之间采用定位销加螺栓的连接方式，保证运行过程中支撑结构不会出现共振偏移。中心的大直径飞轮采用辐条式结构，既可以储存转动惯量保证曲轴运转平顺，又能通过辐条结构降低整体自重，飞轮与曲轴输出端采用平键连接，可直接外接负载轮或者传动带轮输出扭矩。每个气缸的缸体采用散热鳍片结构设计，虽然气动驱动的热负荷远低于燃油发动机，但鳍片结构依然可以在长时间连续运行时均衡缸体温度，避免压缩空气膨胀吸热导致的缸体结露影响部件配合精度，气缸与中心曲轴箱的连接采用法兰面定位，每个气缸的进排气道统一汇聚到曲轴箱端的配气机构，通过曲轴的转动同步控制六个气缸的进排气时序，不需要额外的电控配气组件，纯机械配气结构的可靠性更高，维护成本更低。从安装边界来看，整体结构的最大径向尺寸由六个气缸的外端轮廓决定，安装时需要预留足够的径向转动空间，避免气缸运行过程中与周边设备产生干涉，轴向尺寸从基座底面到飞轮顶端的高度适配常规教学操作台的展示高度，不需要额外垫高即可清晰展示内部的动力传递过程。在实际功能层面，这款装置接入0.4-0.8MPa的常规工业压缩空气即可稳定运转，输出转速可通过进气压力调节，运转过程中噪音低，没有高温部件，适合作为机械原理教学的演示教具，也可作为小型气动设备的动力源，搭配减速组件后可驱动小型传送带、展示台等低负载设备。设计过程中充分考虑了部件的加工工艺性，所有缸体、曲轴箱、支撑立架的结构都采用规则几何特征，既适合3D打印制作原型，也可通过常规铣削加工制作金属材质的实用版本，各运动部件的配合公差选取适配气动设备的常用精度等级，不需要超高精度加工即可保证顺畅运转，降低了制作与装配的门槛。
