定制轮毂带刹车盘卡钳轮胎总成设计

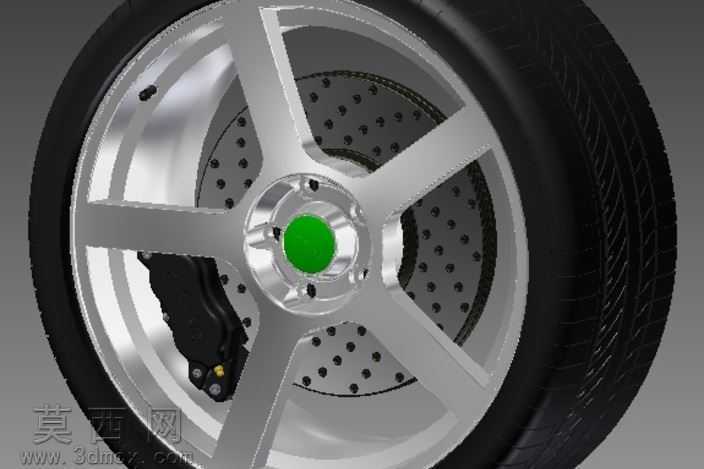

本作品为定制化汽车车轮总成三维建模成果，建模过程依托Autodesk Inventor平台完成，整体围绕改装风格车轮的功能与视觉表现展开设计。建模阶段首先完成轮胎主体的参数化构建，参考民用改装轮胎的胎面花纹排布规律，通过草图绘制胎面纵向排水槽、横向防滑纹路的轮廓，采用扫掠、阵列特征完成胎面花纹的批量生成，胎侧部分还原了常规民用轮胎的侧壁弧度与厚度参数，保证轮胎与轮毂装配的贴合度。轮毂部分采用五辐星形辐条设计，建模时先绘制轮毂中心定位基准，以中心轴为阵列基准完成五根辐条的对称排布，辐条采用渐变厚度设计，从中心安装座向轮辋方向逐步收窄，既保证视觉上的运动感，也兼顾结构受力的合理性；轮毂中心的安装孔位、螺栓固定点位均按照实车装配尺寸预留，中心装饰盖采用独立零件建模，赋予鲜亮的绿色漆面材质，与银色金属质感的轮毂本体形成视觉对比。刹车系统部分包含钻孔刹车盘与对向刹车卡钳两个核心零件，刹车盘采用双层通风结构设计，盘面通过阵列特征排布密集的散热钻孔，还原高性能刹车盘的散热结构，盘面赋予哑光铸铁材质，表面做轻微的磨砂质感处理，还原金属铸件的真实肌理；刹车卡钳采用浮动式卡钳结构建模，还原卡钳本体、活塞、刹车片、固定螺栓的完整装配关系，卡钳本体赋予黑色磨砂耐高温涂层材质，刹车片部分做摩擦面的粗糙纹理处理，卡钳上的放油螺丝、标识点位均做细节还原，保证结构的真实度。渲染阶段采用工作室环境光设置，主光源从侧上方打亮轮毂金属面，形成自然的高光反射，辅光源补全刹车卡钳与轮胎暗部的细节，金属材质调整反射粗糙度参数，让铝合金轮毂呈现出亮面电镀般的金属光泽，轮胎部分调整橡胶材质的漫反射参数，还原橡胶哑光略带细微颗粒的质感，刹车盘的铸铁材质做轻微的旧化处理，模拟日常使用后的轻微磨损痕迹，整体装配关系完全遵循实车逻辑，轮胎与轮辋过盈配合、刹车盘与轮毂中心定位同轴、卡钳固定于转向节对应位置的装配关系均准确还原，完整呈现了改装车轮总成的结构细节与视觉效果。
