外啮合高压齿轮旋转泵结构设计

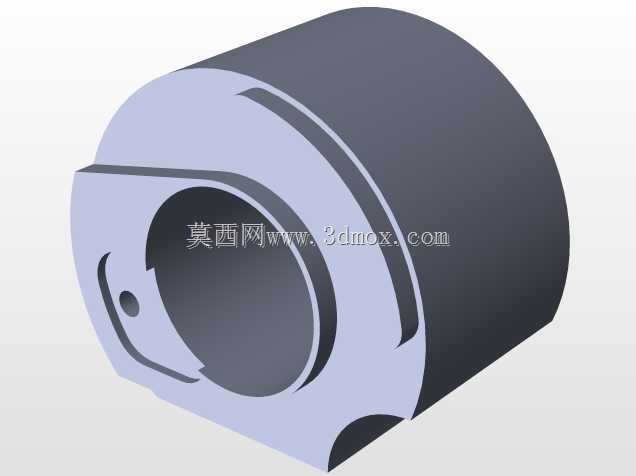

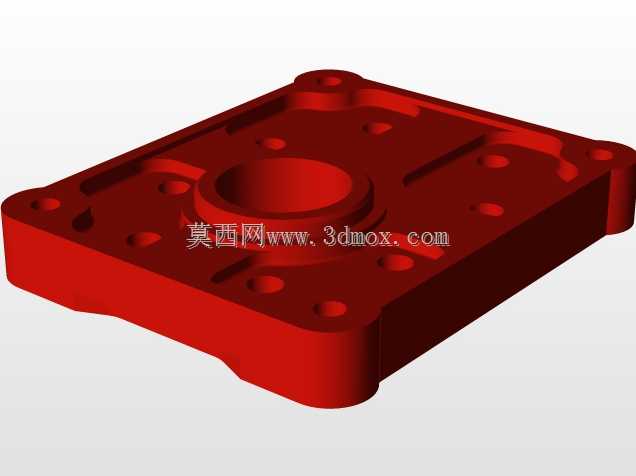

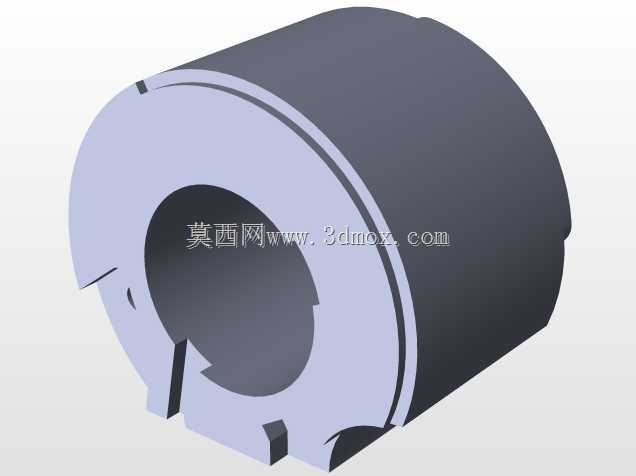

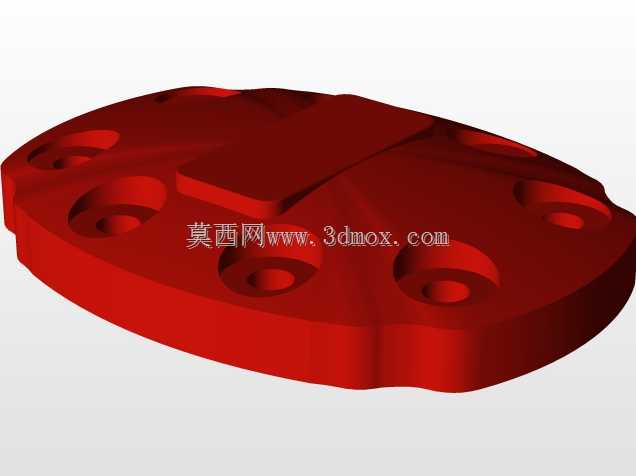

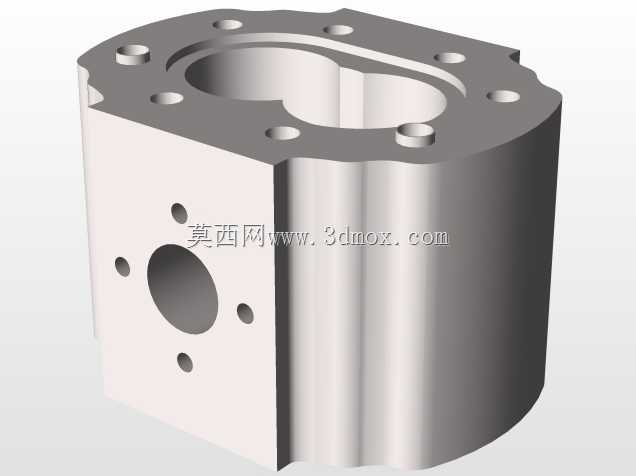

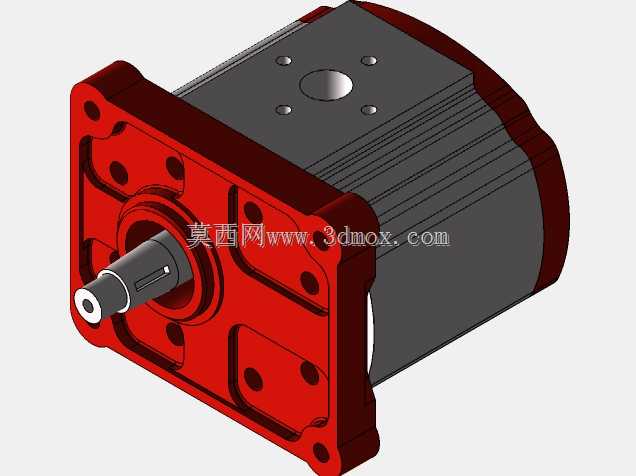

这款旋转泵属于外啮合齿轮式液压动力元件，在液压传动系统、低压流体输送场景中应用广泛，常见于小型工程机械液压供油、机床润滑系统供油、农用机械流体输送单元，也可适配3D打印砂型铸造的工艺验证场景，作为铸造工艺试制的结构样件使用。从结构设计逻辑来看，泵体采用分体式方形法兰安装结构，前端安装法兰设置多组螺栓过孔，可直接适配标准安装面板的螺孔布局，无需额外转接板即可完成固定，安装法兰的止口尺寸做了公差适配设计，能保证泵轴与驱动端的同轴度要求，减少轴系运转时的径向跳动。泵体外壳采用散热筋式圆柱结构，外壳表面的轴向筋条既可以提升泵体的结构刚性，降低高压工况下的壳体形变，也能增大散热面积，带走连续运转时齿轮啮合产生的热量，避免油温过高引发的密封件老化问题。伸出端的泵轴做了键槽传动结构，可通过平键与驱动电机、发动机输出轴直连，轴端设置的密封槽可适配骨架油封，防止泵内流体沿轴向外泄漏，同时阻挡外部粉尘进入泵腔磨损齿轮副。内部齿轮副采用渐开线齿形设计，齿侧间隙控制在合理区间，既保证高压工况下的容积效率，也避免齿面过度磨损缩短使用寿命，泵体的进出油口设置在后端盖位置，采用标准内螺纹接口，可直接适配常规液压油管接头，无需定制转接接头。从安装边界来看，前端法兰的安装孔位呈对称分布，中心高尺寸符合常规液压站的安装布局要求，泵体总长度控制在紧凑区间，可适配安装空间受限的小型设备集成场景，不会与周边的阀组、管路产生干涉。设计过程中对泵体的壁厚做了等强度优化，高压腔位置的壁厚做了局部加厚处理，低压腔位置在保证刚性的前提下适当减薄，兼顾整体重量与承压能力，端盖与泵体的连接螺栓采用均匀排布方式，保证结合面的密封压力均匀，避免高压工况下出现结合面渗油问题。
