蜗壳式涡轮泵整机结构三维设计

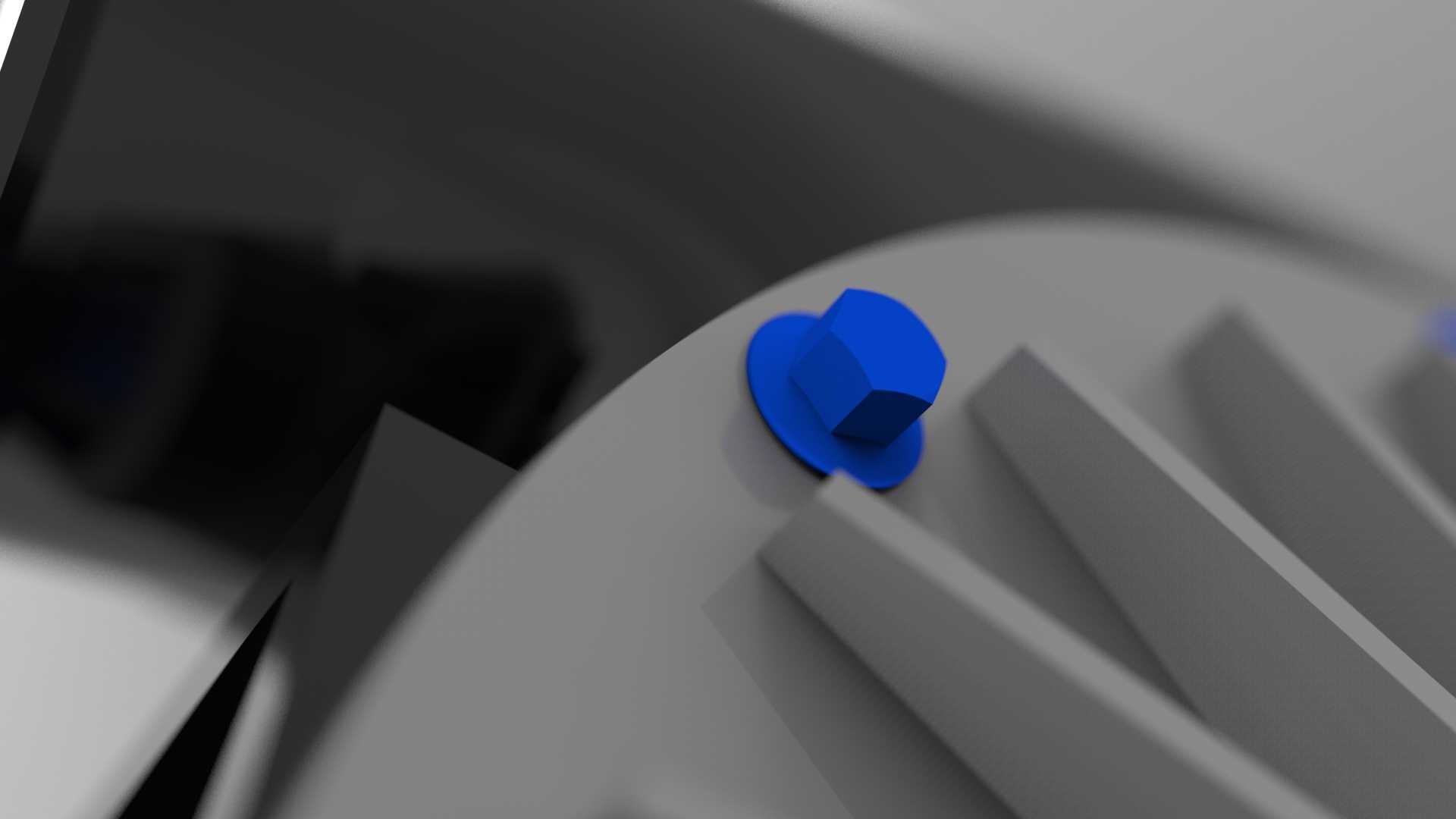

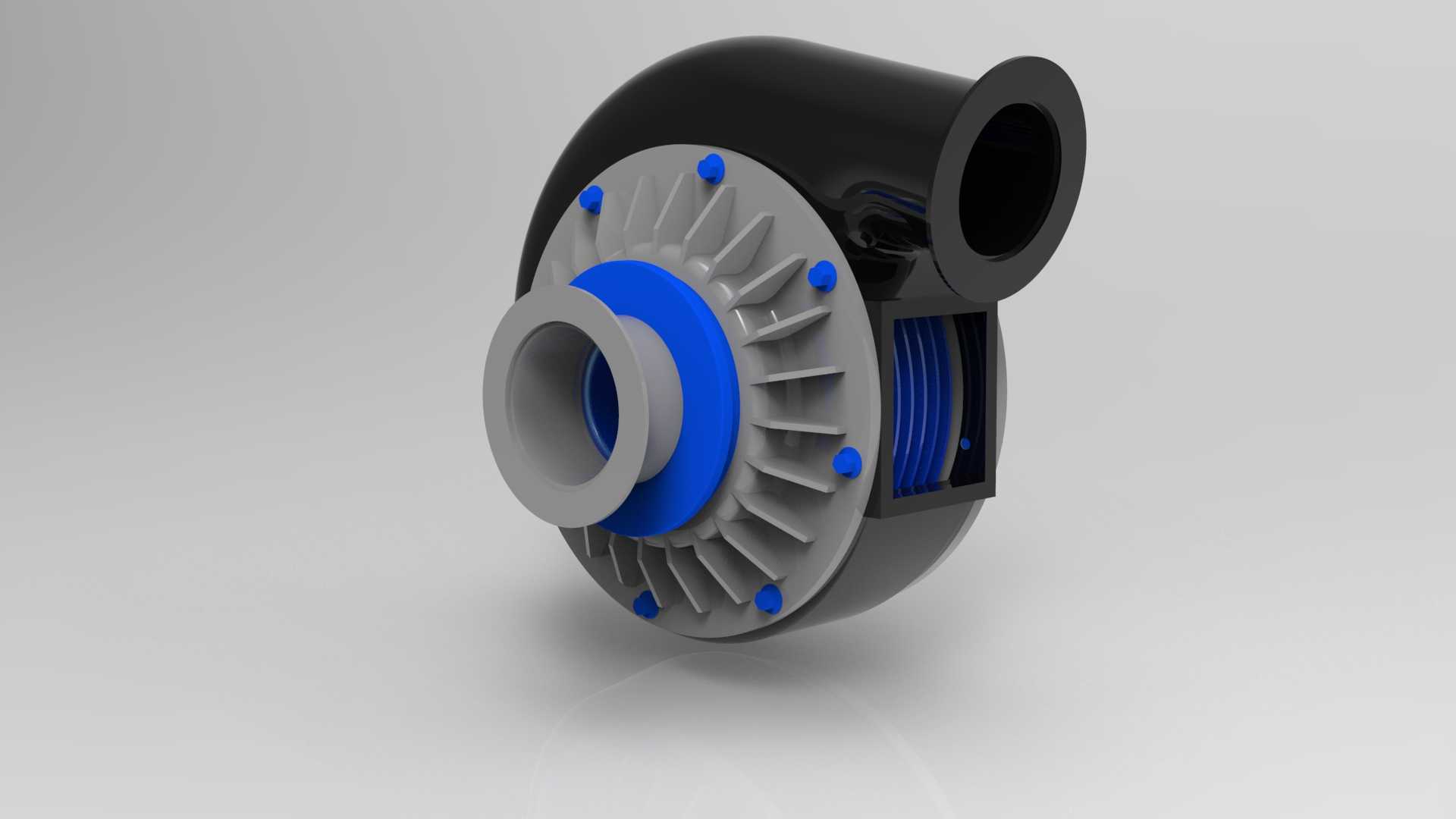

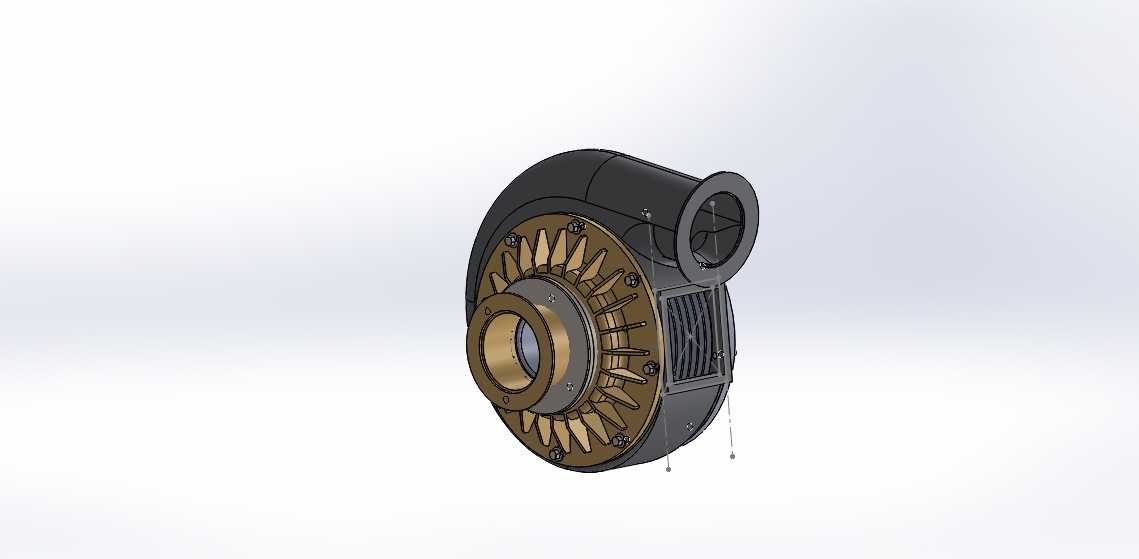

这款涡轮泵的结构设计围绕中低压流体输送工况展开，可适配净水输送、轻度腐蚀性工业流体循环、小型设备冷却回路等场景，在民用供水、小型工业配套、实验台流体循环系统中都能找到对应使用场景。整机采用侧进上出的流道布局，侧向的圆形进水口采用直段接口设计，可直接对接标准管径的硬管或软管，接口端面预留了密封件安装槽位，安装时无需额外加工过渡接头，能有效减少管路连接的泄漏点。上部的切向出水口顺着蜗壳的流道切线方向布置，这种设计能最大程度降低流体从叶轮进入蜗壳后的转向阻力，减少流道内的湍流损耗，提升泵的运行效率。

从结构拆分来看，泵体分为蜗壳壳体、叶轮组件、端盖连接三个核心部分，蜗壳采用渐变式流道截面设计，从叶轮外缘到出水口位置，流道截面面积逐步扩大，能够将叶轮输出的动压平稳转化为静压，降低流体在泵腔内的压力脉动，减少运行过程中的振动与噪音。叶轮采用径向直叶片搭配导流筋的结构，叶片外缘与蜗壳内壁的间隙控制在合理范围，既避免间隙过大造成回流损失，也防止间隙过小导致加工装配难度提升、运行中出现刮蹭故障。端盖与蜗壳之间采用周向均匀分布的紧固件连接，紧固件的排布位置避开了流道的高压区域，同时在连接面设置了整圈的密封槽，可适配O型圈或密封垫片，满足不同压力等级的密封需求。

设计过程中优先考虑了装配与维护的便捷性，端盖侧预留了轴承位与轴封安装空间，叶轮与主轴的连接采用键传动加轴向定位的结构，拆装时无需专用工装即可完成叶轮更换与密封件维护。整机的安装边界充分考虑了小型设备的集成需求，泵体底部预留了安装固定的凸台结构，凸台上的安装孔位采用对称排布，可适配立式或卧式两种安装方式，进水口与出水口的中心距、接口端面到安装基准面的尺寸都符合通用小型泵类的安装互换要求，可直接替换同参数等级的现有泵体，无需对配套管路与安装基座做大规模改造。

在结构强度校核层面，蜗壳的壁厚根据不同位置的压力分布做了差异化设计，高压区域的壁厚适当增加，低压区域在保证刚度的前提下做了减薄处理，既控制了整机重量，也避免了材料的不必要浪费。端盖上的散热筋结构除了提升端盖的结构刚度外，还能在运行过程中带走轴承位产生的部分热量，延长轴承与轴封的使用寿命。
