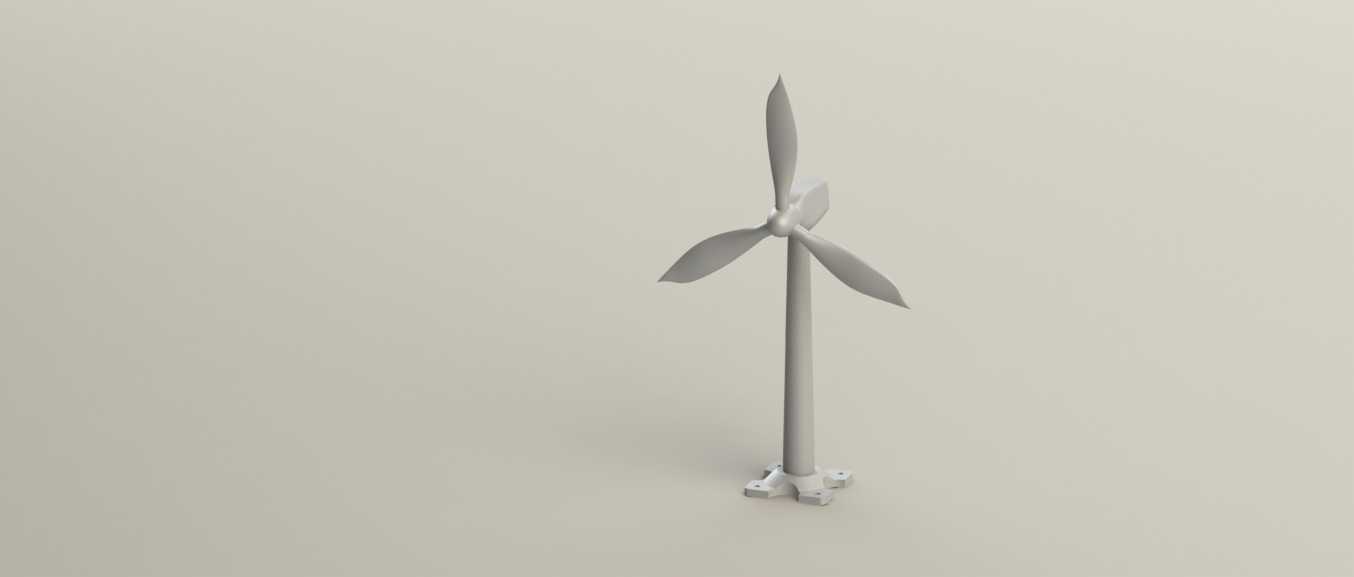

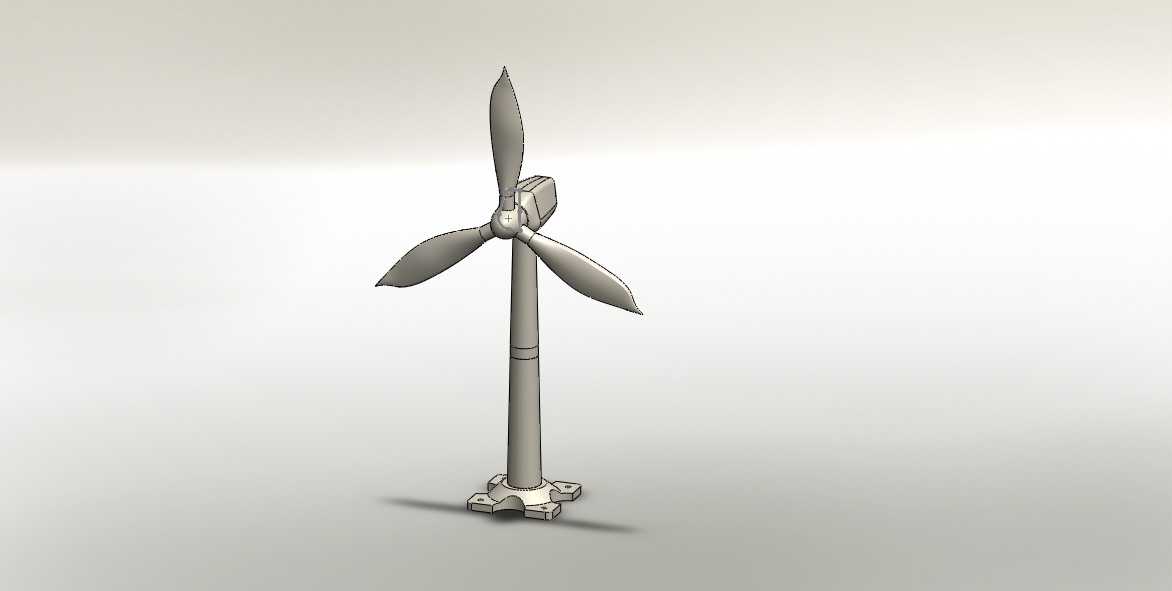

小型三叶片水平轴风力发电装置结构设计

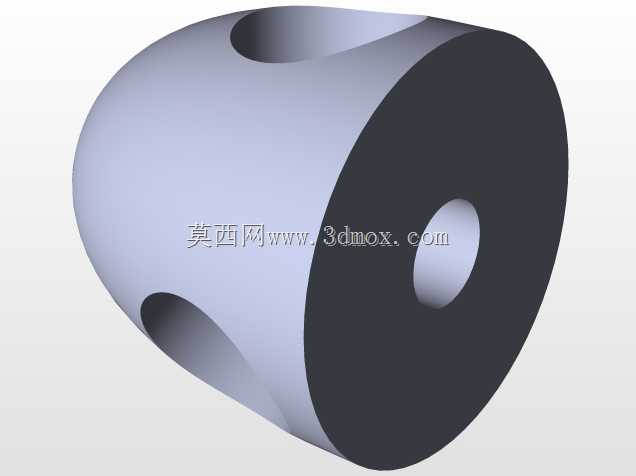

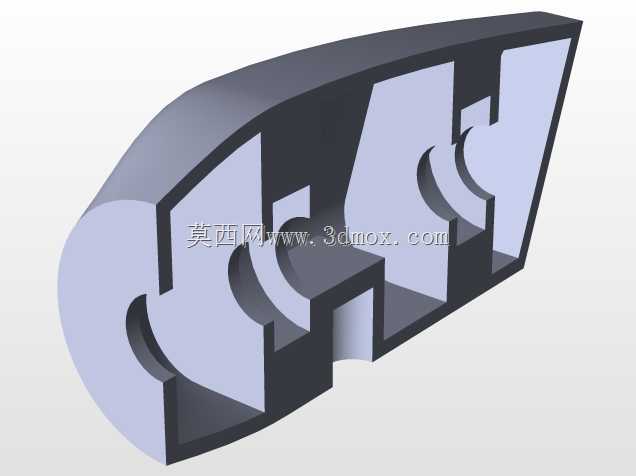

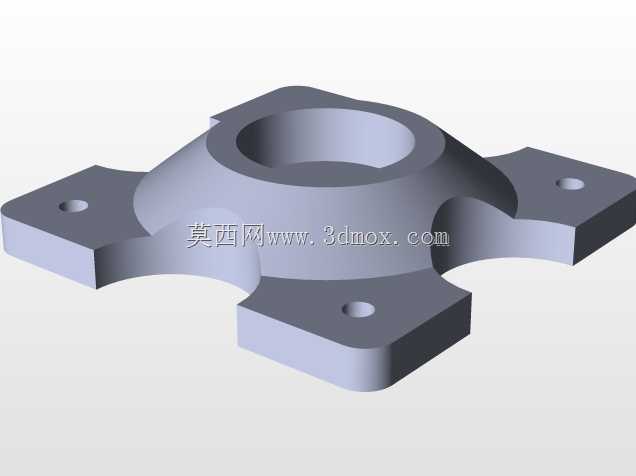

这款三叶片水平轴风力发电装置的结构设计，首先要匹配分布式微网供电、离网型户外补能的实际应用场景，常见于山区散户供电、海岛监测站点补能、牧区小型用电设备供电、户外环境监测站点自持供电等场景，不需要依托大电网即可完成风能到电能的转换，适配低风速区域的风能捕获需求。从功能特性来看，三叶片风轮的动平衡表现更优，运行过程中塔筒受到的交变载荷更小，相比两叶片结构，扫风面的风能捕获效率更稳定，不会出现单叶片经过塔筒正前方时的载荷突变问题，长期运行的结构疲劳寿命更有保障。设计过程中，首先确定风轮的翼型选型，采用低速高升阻比的翼型截面，从叶根到叶尖做线性扭转与弦长收窄处理，叶根位置做加厚结构设计，保证与轮毂连接位置的结构强度，叶尖做切尖处理降低运行过程中的气动噪声，同时减少叶尖涡带来的能量损失。轮毂采用一体化锥面连接结构，三个叶片的安装定位槽呈120度均匀分布，装配时不需要额外做角度校准，降低现场安装的调试难度。塔筒部分采用等径直筒结构，上端与机舱底座采用法兰盘螺栓连接，下端与底部安装法兰做焊接固定，底部法兰预留四个对称分布的安装通孔，适配混凝土基础的膨胀螺栓固定，或者小型钢结构支架的螺栓连接，安装边界需要保证塔筒竖直方向的垂直度偏差不超过千分之五，风轮旋转平面与常年主导风向垂直，周边10米范围内不能有高于塔筒高度的遮挡物，避免湍流影响风轮运行稳定性。机舱内部预留了发电机、增速齿轮、偏航轴承的安装空间，偏航结构可以根据风向自动调整风轮朝向，保证风轮始终处于最大迎风面位置。整体结构做了轻量化设计，在保证结构强度的前提下，尽可能降低塔筒与叶片的自重，减少底部基础的承载压力，叶片表面做光滑曲面过渡，减少气动阻力，所有连接位置都做了止口定位设计，避免长期受交变载荷出现连接松动的问题。实际选型应用时，需要根据安装区域的年平均风速确定风轮直径与塔筒高度，低风速区域适当提升塔筒高度，避开近地面的风切变影响，高风速区域可以适当缩短塔筒高度，降低结构的风载荷压力。
