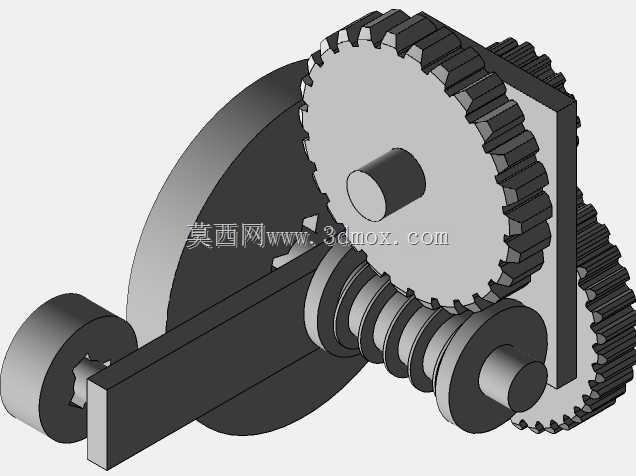

大传动比蜗轮齿轮组合传动结构

这套传动结构整合了带轮、蜗杆蜗轮与圆柱齿轮的多级传动路径，最终实现1:172.9的大传动比输出，在轻工输送、小型自动化进给、精密微调机构这类需要低转速大扭矩输出、对安装空间有严格限制的场景中适配性极强。不同于常规单级蜗轮蜗杆或齿轮减速结构，这套设计将带传动的缓冲吸振特性放在输入级，可抵消动力端输入的小幅振动冲击，避免刚性传动下的轮齿崩损问题，中间级采用蜗杆蜗轮结构承担主要减速比，依托蜗轮蜗杆的自锁特性，在设备停机状态下可直接锁止输出端，无需额外加装制动部件，末端搭配圆柱齿轮组做扭矩适配与输出方向调整，可匹配不同安装朝向的负载接口。设计阶段优先考虑了安装边界的紧凑性，将各级传动的轴线做平行与垂直方向的交错排布，输入带轮的轴伸方向与最终输出轴呈垂直布局，整体外轮廓没有突出的冗余结构，安装时可直接嵌入设备的预留腔体内，不需要额外预留过大的操作维护空间。轮齿部分的参数匹配经过传动效率校验，蜗杆的导程角选取兼顾了自锁性能与传动效率，避免大减速比下出现的传动卡滞、磨损过快问题，各级齿轮的齿宽选取按照输出扭矩梯度做对应调整，输入级小扭矩位置齿宽收窄，输出端大扭矩位置齿宽加大，在控制整体重量的同时保证结构强度。带轮部分的轮槽尺寸适配常规V型带规格，用户选型时不需要定制特殊传动带，后期维护更换成本更低，各轴的支撑位预留了标准轴承安装位，可直接适配常用深沟球轴承，轴端的固定结构采用常规轴肩与卡簧配合的形式，装配流程简单，不需要特殊工装即可完成整机组装。实际应用中，这套结构可直接作为小型输送线的驱动减速单元，也可用于精密检测设备的进给驱动机构，大传动比特性可让输入端的高速电机转化为输出端的低速平稳转动，运行过程中噪音控制表现优于多级圆柱齿轮减速结构，蜗轮与齿轮的啮合间隙经过预调，反向传动空程量小，在需要小幅精准位移调整的工位上也能满足定位精度要求。
