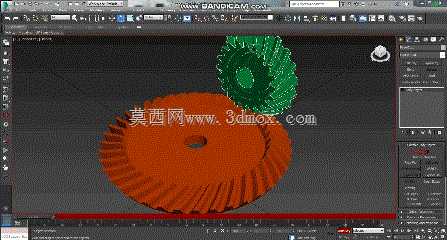

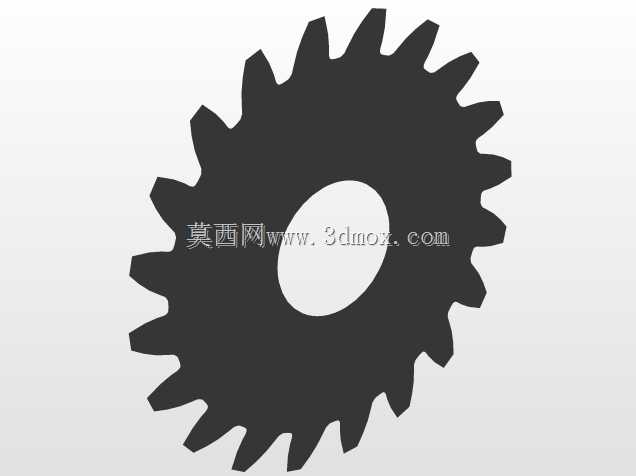

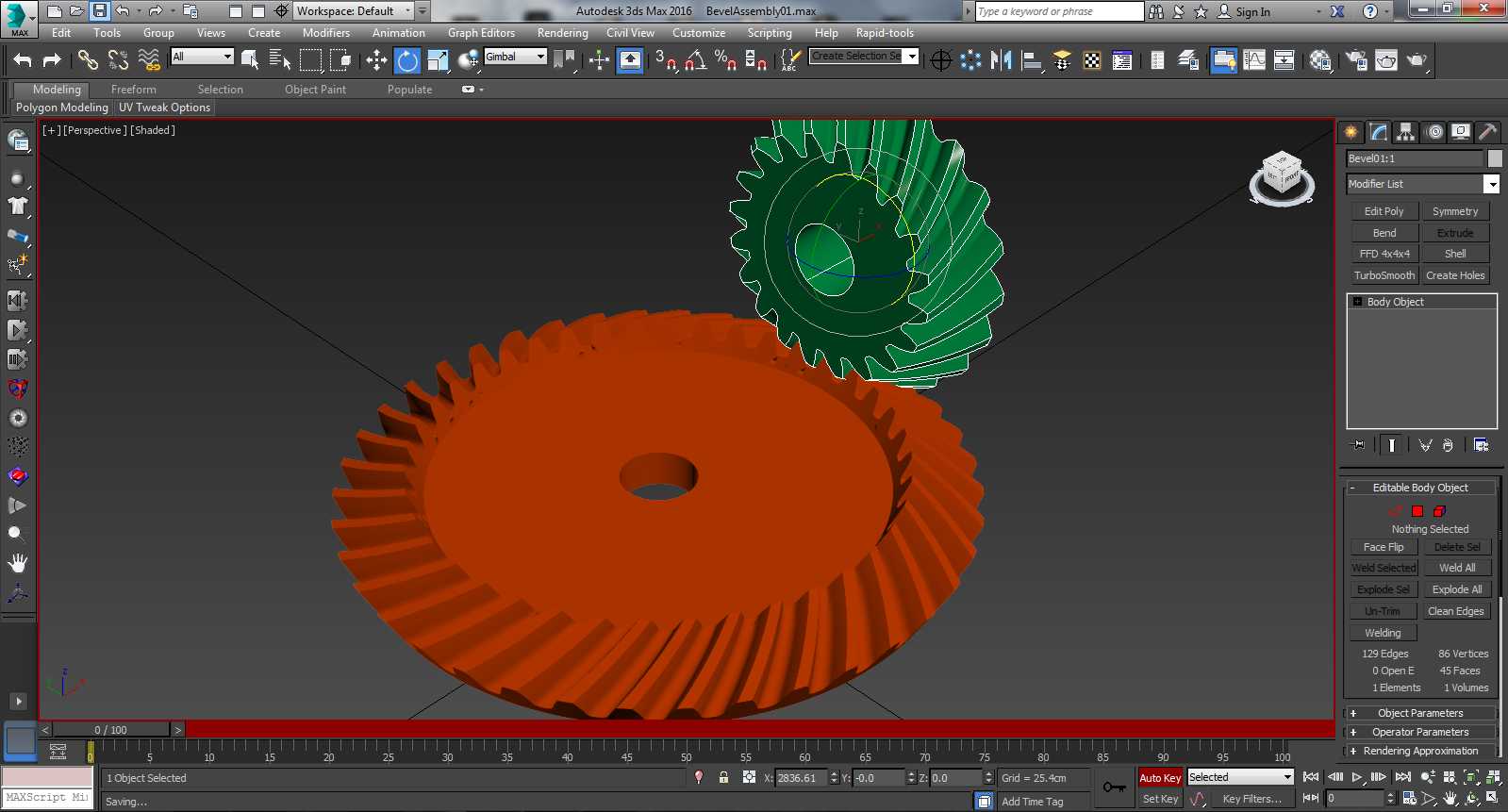

交错轴传动斜齿锥齿轮组结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261612
  • 交错轴传动斜齿锥齿轮组结构设计
  • 交错轴传动斜齿锥齿轮组结构设计
  • 交错轴传动斜齿锥齿轮组结构设计

这套斜齿锥齿轮组主要面向需要交错轴动力传递的工况场景,常见于斜井钻机的回转进给机构、小型农用机械的转向传动单元、轻工设备的变向传动工位,核心作用是在两轴轴线呈空间交错状态时,完成稳定的扭矩与转速传递,相比直齿锥齿轮,斜齿结构的啮合重合度更高,传动过程中轮齿是逐步进入啮合再逐步退出啮合,不会出现直齿锥齿轮啮合瞬间的刚性冲击,运行时的噪音与振动表现更优,适合中高速、有一定载荷波动的传动场景。设计时首先根据传动比要求确定两个齿轮的齿数配比,结合安装空间的边界约束,确定节锥角、齿顶高系数、顶隙系数等基础齿形参数,斜齿的螺旋角取值需要兼顾轴向力大小与啮合重合度,螺旋角过大会导致支撑轴承承受的轴向载荷过高,提升轴承选型成本与结构复杂度,螺旋角过小则无法发挥斜齿传动的平稳性优势,最终选定的螺旋角参数可在常规深沟球轴承加推力轴承的支撑配置下,将轴向力控制在轴承额定载荷的合理区间内。外形尺寸方面,大端齿顶圆直径根据传递扭矩的大小核算,保证轮齿齿根弯曲强度与齿面接触强度满足额定工况下的使用寿命要求,齿轮中心的安装孔采用标准公差带设计,可直接与对应直径的传动轴通过平键连接,安装端面预留有轴肩定位面,装配时可直接抵靠轴肩完成轴向定位,不需要额外调整轴向位置,两个齿轮的安装中心距与轴线夹角严格按照啮合关系设定,装配时只要保证两轴的相对位置精度,即可实现顺畅啮合,不需要反复调整齿侧间隙。轮齿的齿向修形量结合实际工况下的轴系变形量做了针对性补偿,避免满载状态下轮齿端部出现应力集中导致的早期点蚀失效,齿轮背部的轮辐结构采用等强度设计,在保证整体刚性的前提下尽可能减少冗余材料,降低转动惯量,减少设备启动与换向时的惯性冲击。
