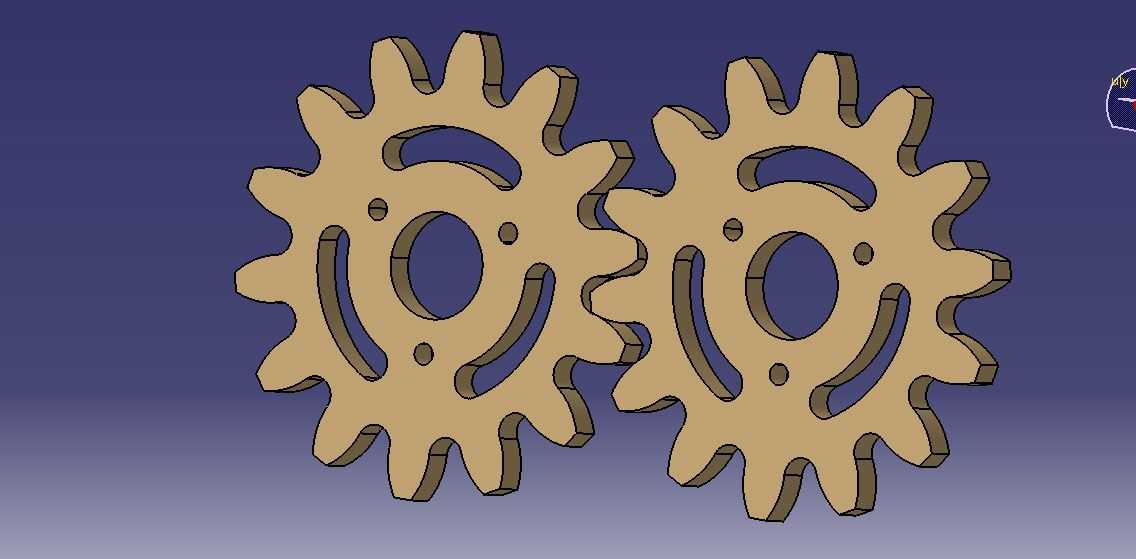

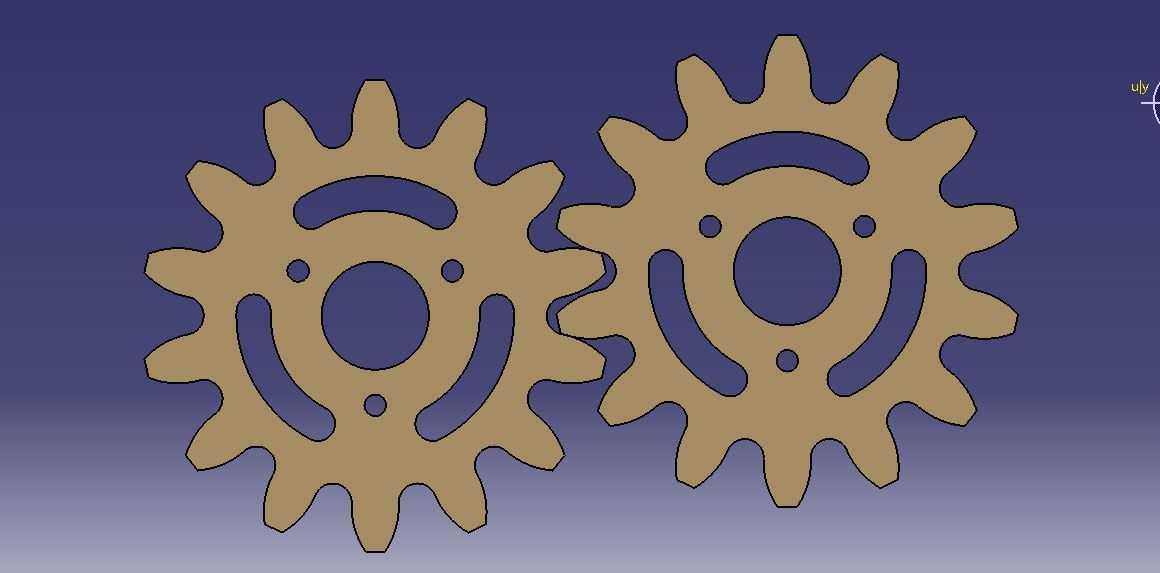

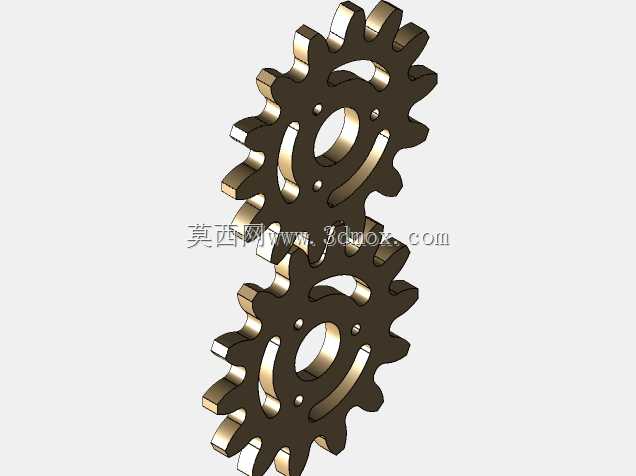

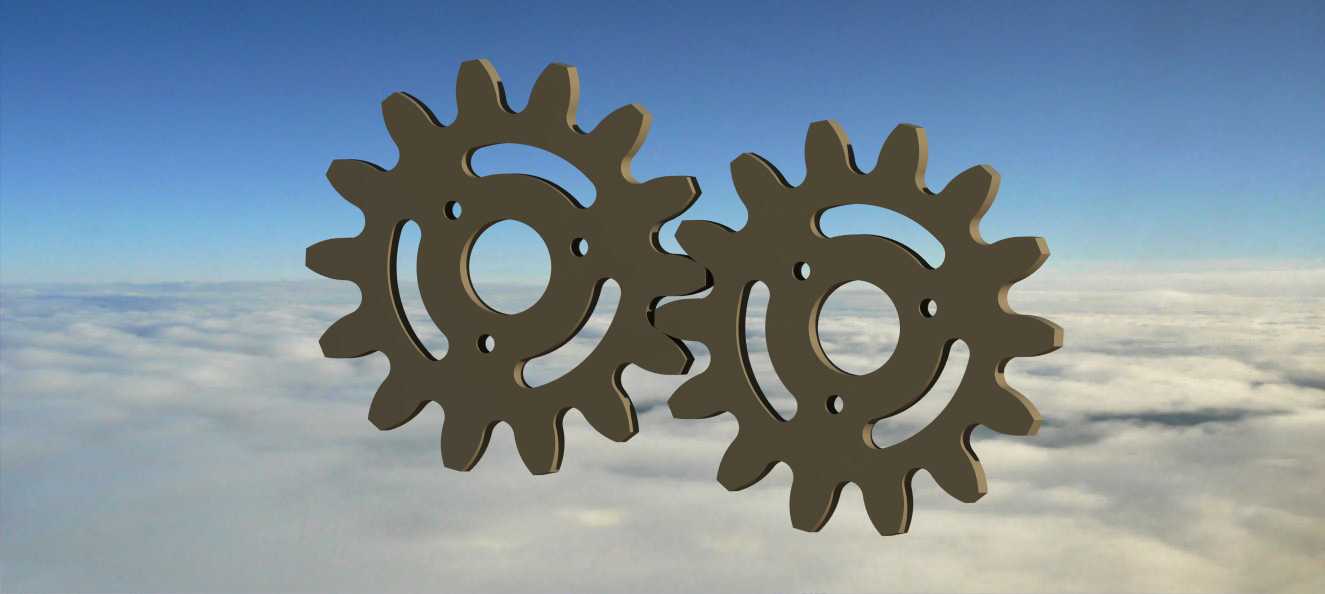

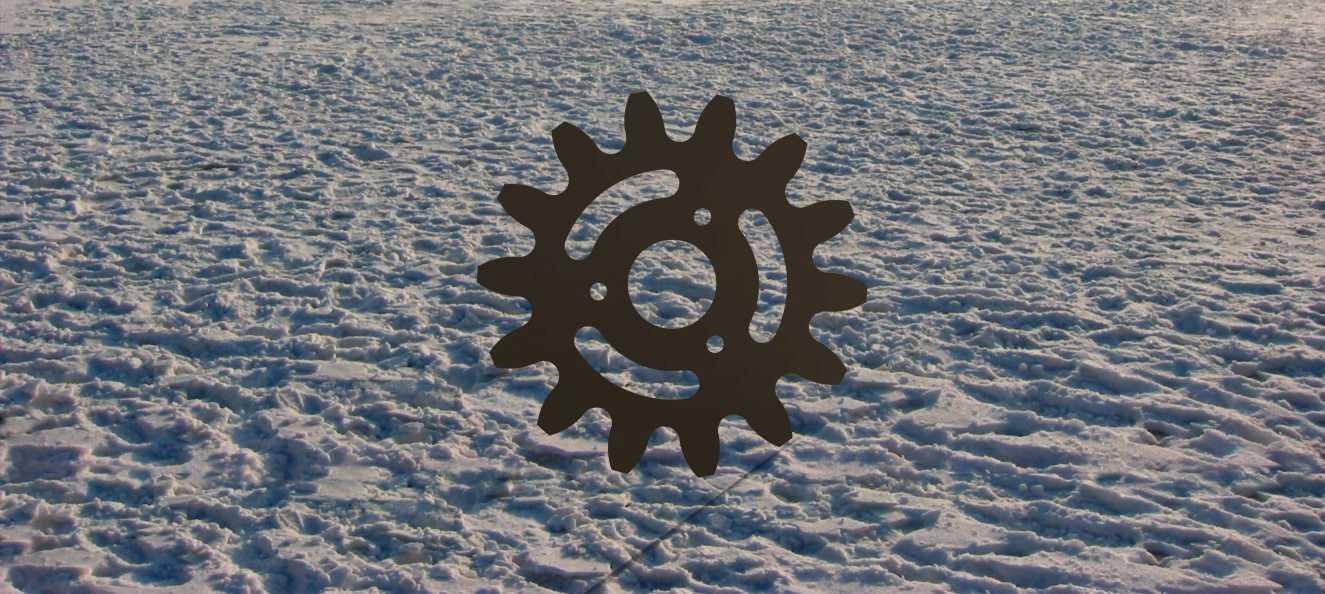

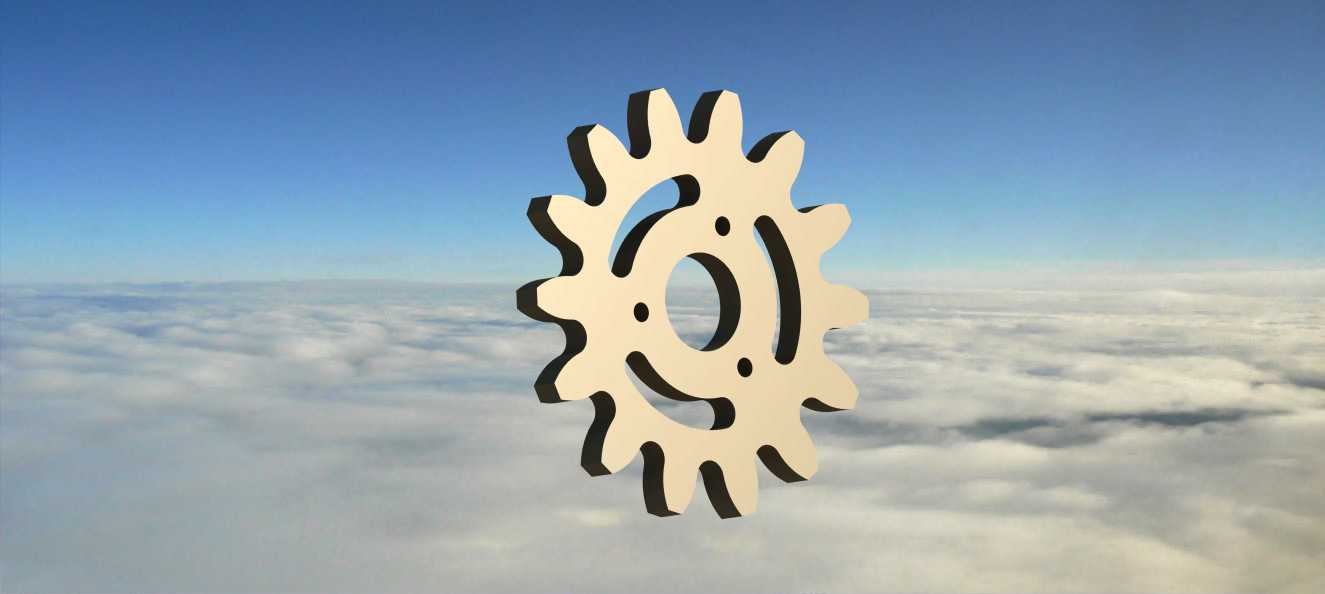

渐开线啮合平行轴双齿轮传动结构

这套平行轴双齿轮啮合结构，是机械传动系统里最基础也最核心的动力传递单元，在各类需要定传动比转速扭矩转换的设备里都能见到它的身影，从小型精密仪器的进给机构，到中型输送设备的动力端，再到常规工业设备的传动链路，这类啮合齿轮组都是保障动力平稳传递的核心构件。设计这类齿轮结构时，首先要敲定的是两轴的中心距边界，这直接决定了齿轮的节圆参数，齿形选用标准渐开线廓形，能保证啮合过程中齿面接触为滚动摩擦为主，大幅降低传动过程中的滑擦损耗，避免长期运转后齿面出现过度磨损导致传动间隙变大、传动精度下降的问题。从结构细节来看，两个齿轮的轮齿数量匹配对应固定的传动比，建模时齿顶高、齿根高的参数都遵循通用机械传动的设计规范，齿根位置做了标准的圆角过渡，避免应力集中导致轮齿在交变载荷下出现断裂失效。齿轮本体上开设的减重孔，是在保证轮体结构刚度满足传动扭矩要求的前提下，尽可能降低转动惯量，减少设备启动、换向过程中的惯性冲击，同时也能降低整体构件的重量，适配对安装重量有要求的设备场景。实际装配时，两个齿轮分别通过轴孔与对应传动轴配合，安装时需要严格保证两轴的平行度公差，一旦平行度超差，会出现轮齿偏载的情况，轻则导致传动噪音增大、齿面局部磨损加剧，重则会出现卡齿、断齿的故障。齿侧间隙的预留也需要匹配应用场景的精度要求，精密传动场景下间隙要控制在极小范围，避免反向传动时出现空程误差，而重载传动场景则需要预留稍大的间隙，容纳热胀冷缩带来的尺寸变化，同时也能给润滑脂留出存储空间，在齿面形成稳定的油膜降低磨损。这类齿轮传动结构的核心作用就是在两根平行布置的轴之间实现稳定的转速与扭矩传递，不需要额外的中间挠性构件，传动效率高，定传动比的特性也能保证输入端与输出端的转速匹配精准，不会出现打滑丢转的问题，在长期连续运转的工况下也能保持稳定的传动性能。建模过程中对齿形的精准还原，能直接用于后续的装配干涉检查、运动仿真验证，提前排查安装边界内的结构冲突，也能为后续的加工工艺编制提供精准的三维参考，避免二维图纸转化过程中出现齿形参数的理解偏差。
