单耳铰接式简易液压执行油缸结构

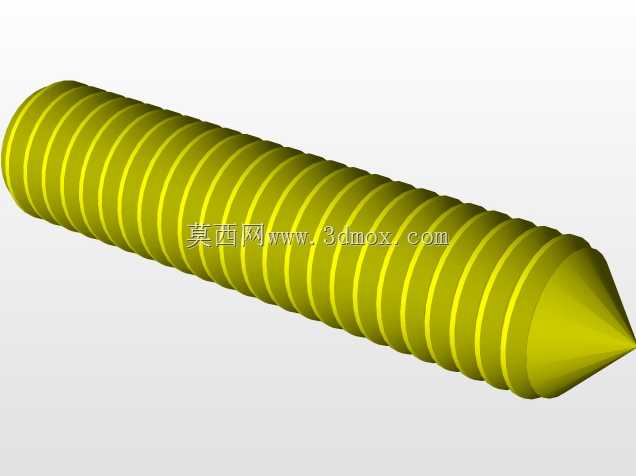

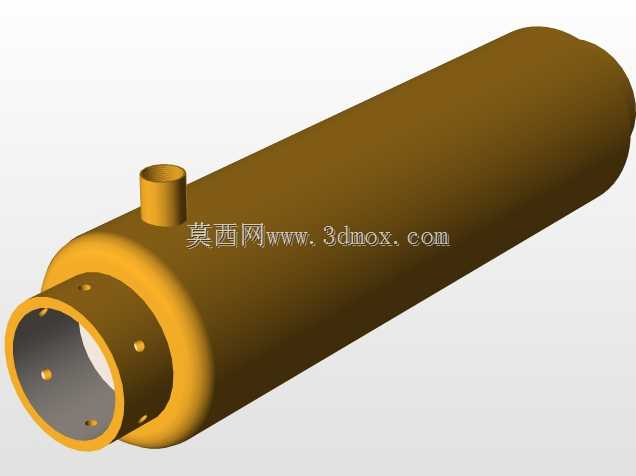

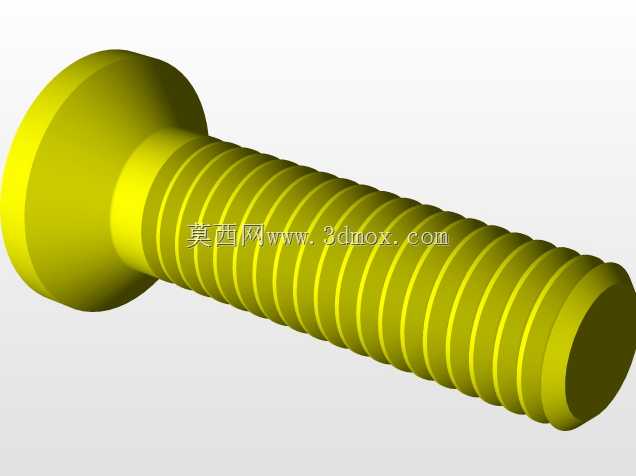

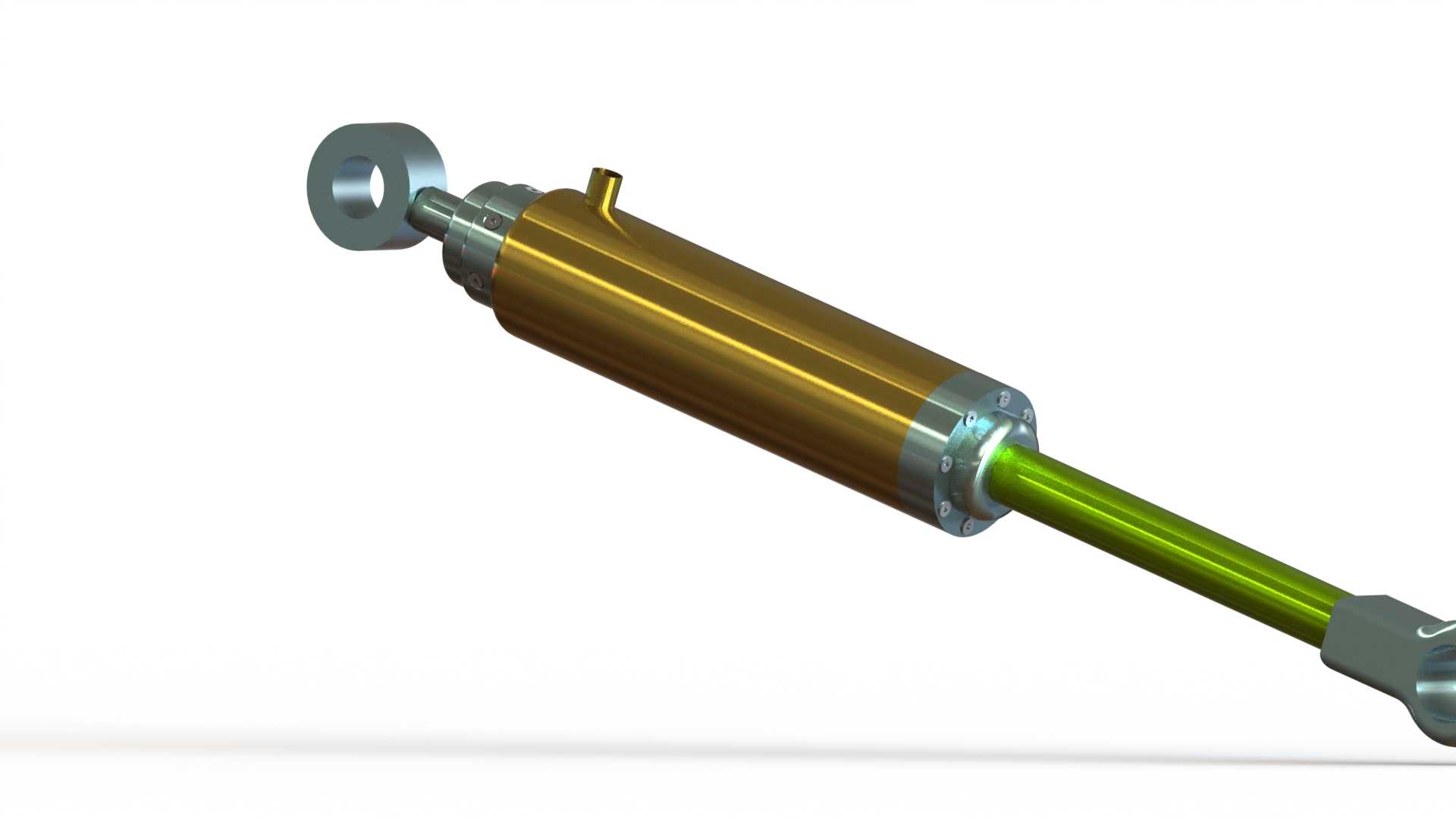

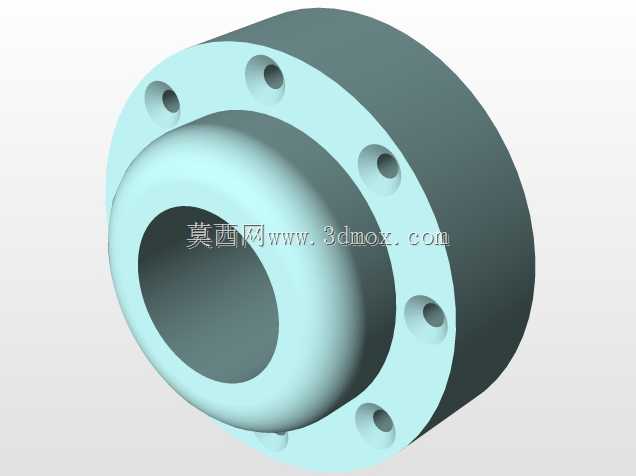

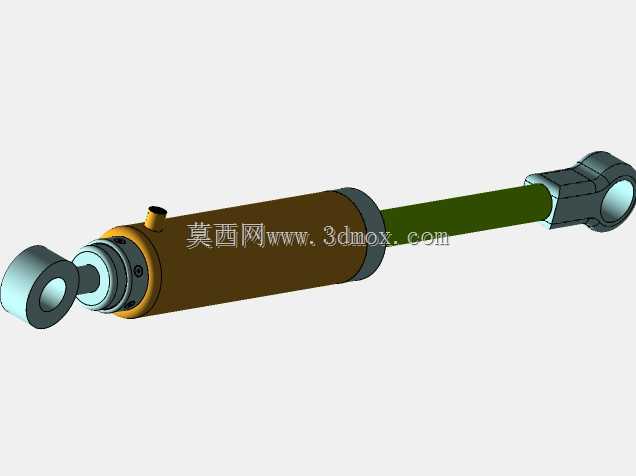

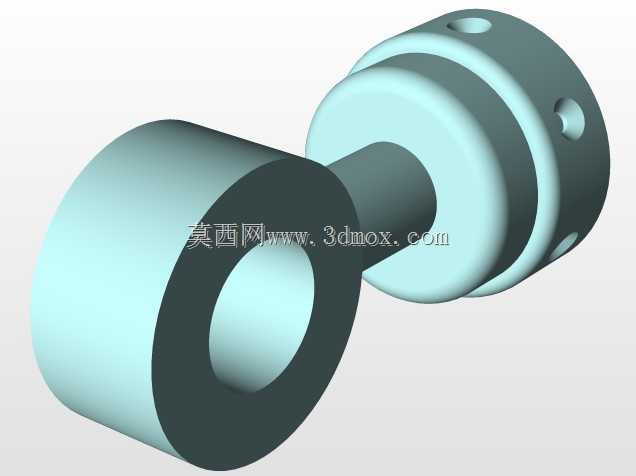

这款单耳铰接式油缸，在各类中小型工业设备的直线执行场景里适配性极强，从工装夹具的夹紧动作、小型自动化生产线的工位推料，到工程设备里的辅助姿态调整，都能见到这类结构的应用。不同于重型设备用的大吨位法兰安装油缸，这款结构走的是紧凑轻量化路线，缸筒采用薄壁无缝基材加工，表面做了硬质氧化处理，既保证耐压能力，又能控制整体重量，适合安装空间局促、负载中等的工况。从结构设计逻辑来看，两端的铰接耳是核心安装基准，杆端的单耳带自润滑衬套安装位，缸底端的耳环与缸筒采用螺纹加焊接的复合连接方式，既保证连接强度，又能抵消活塞杆往复运动带来的径向偏载，避免活塞杆出现别劲拉伤的问题。缸体侧面预留的油口采用标准公制细牙螺纹，方便现场配接液压油管，油口内部集成了简易的缓冲节流槽，在活塞杆伸出到行程末端时，能通过节流阻尼降低冲击，减少铰接部位的撞击磨损。设计时特意控制了活塞杆的伸出长径比，在满行程伸出状态下，杆体的挠度控制在允许范围内，不会因为侧向力导致密封件偏磨。安装边界上，缸体的最大外径控制在常规安装空间的适配尺寸内，两端铰接孔的中心距在全缩状态下预留了足够的安装操作间隙，不需要额外改动设备原有安装位就能直接替换同规格的标准油缸。密封结构采用了轴用斯特封加O型圈的组合配置，既能保证往复运动的密封性能，又能降低活塞杆运动的摩擦阻力，减少长时间运行的温升问题。缸筒与端盖的连接采用卡键式结构，相比螺纹连接的端盖，拆装维护时不需要专用的大扭矩扳手，现场检修更换密封件的效率更高。在实际选型适配时，这类油缸通常匹配低压到中压的液压系统，额定工作压力覆盖常规设备的液压系统压力区间，不需要额外配置高压油路就能稳定运行。活塞杆表面做了镀硬铬抛光处理，表面粗糙度控制在合理区间，能有效减少防尘圈的磨损，延长密封件的整体使用寿命。缸体上没有多余的外置管路，所有油道都做在缸筒本体上，避免了外接管路磕碰损坏的风险，适合在有一定杂物、粉尘的车间环境里使用。
