双球头60杆径液压油缸结构设计

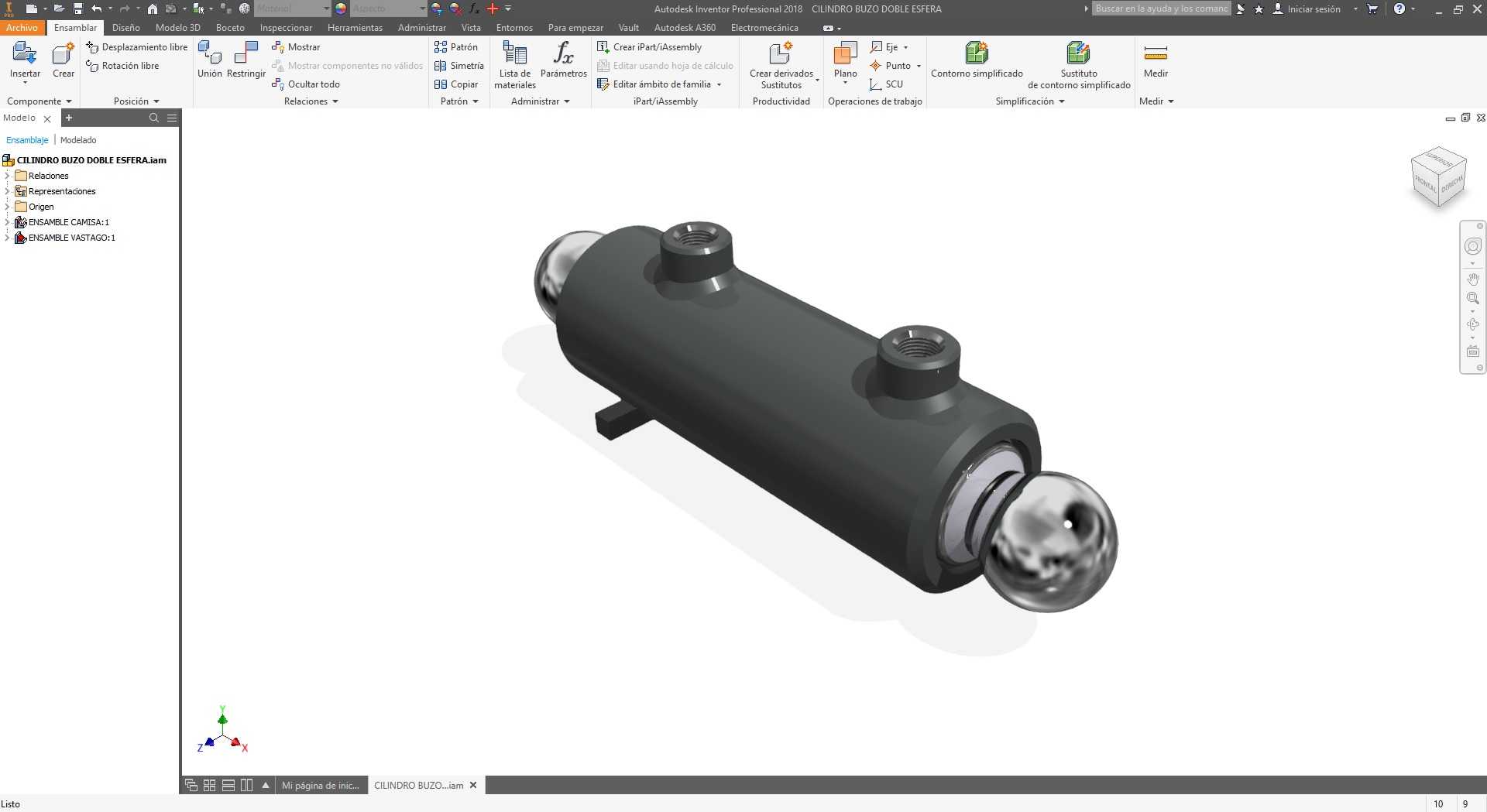

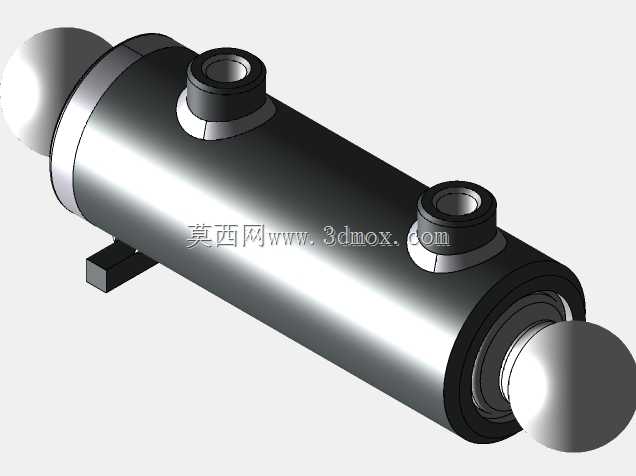

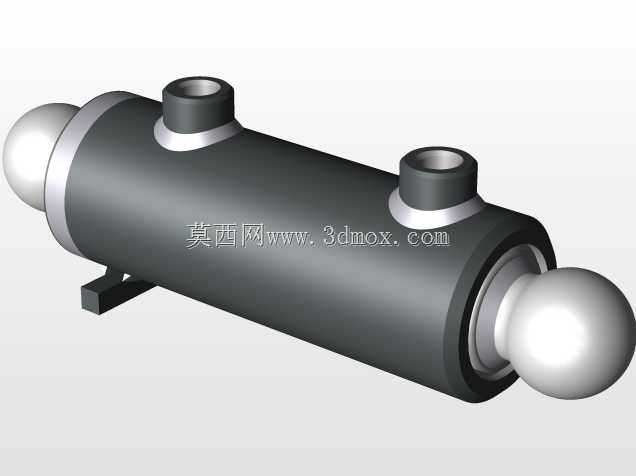

这款双球头结构的液压执行元件，杆径规格为60毫米，在工程机械、环卫装备、特种作业车辆的铰接式液压回路中应用十分广泛，区别于常规法兰或耳环安装的油缸，两端的球头结构可以补偿安装过程中出现的多维度角度偏差，避免设备运行过程中因机架形变、铰接点磨损错位带来的活塞杆侧向受载问题，从根源上降低活塞杆拉伤、密封件偏磨漏油的故障概率。从结构设计逻辑来看，缸筒采用无缝钢管精加工内孔，表面粗糙度控制在合理区间以保证密封件的使用寿命，两个进出油口布置在缸筒侧上方，采用标准内螺纹连接形式，兼顾布管便利性与缸体结构强度，不会因为油道开孔过度削弱缸筒的承压能力。两端球头的球面精度经过严格管控，和配套球铰座配合时可以实现±8度范围内的角度摆动，完全适配作业过程中执行端位置不断变化的工况，比如垃圾压缩车的推铲驱动、挖掘机属具的姿态调整、高空作业平台的支臂微调这类存在安装位动态偏移的场景，都能稳定输出推力与拉力。设计过程中优先考虑了安装边界的控制，缸体外部没有突出的安装耳座，整体最大外径控制在合理范围，在狭小安装空间内也能完成布置，不需要额外预留过大的安装避让空间，球头的连接尺寸采用行业通用规格，替换现有同参数油缸时不需要修改配套的铰接座结构，降低设备改造成本。密封结构采用多道组合密封形式，缸筒内部的活塞密封兼顾动密封性能与低摩擦阻力，活塞杆端的防尘密封可以阻挡作业环境中的泥沙、粉尘进入缸体内部，适配户外多粉尘、多泥沙的恶劣作业环境。在实际选型匹配过程中，需要结合系统工作压力核算输出力是否满足负载要求，同时要确认两端球头的摆动范围是否覆盖设备运行过程中的最大偏角，避免超行程摆动造成球头卡滞或者密封件损坏，缸体的固定方式不需要额外的刚性支撑，依靠两端球铰的连接即可完成定位，能吸收设备运行过程中产生的小幅振动，减少振动传递到液压管路造成的管接头松动漏油问题。这类结构的油缸相比常规铰接油缸，对安装精度的要求更低，在非精密加工的机架结构上也能正常使用，非常适合工程机械、农用装备这类机架焊接加工精度有限的设备场景，日常维护过程中只需要定期检查球铰座的润滑情况、活塞杆表面是否有磕碰损伤即可，维护成本远低于常规刚性连接的油缸产品。
